Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik

Co to jest kondensator przeciwzakłóceniowy?

Kondensator przeciwzakłóceniowy pełni kluczową rolę w elektronice, skutecznie redukując zakłócenia elektromagnetyczne i wygaszając szumy w obwodach zasilających. Pracując jako swego rodzaju filtr, urządzenie to absorbuje składowe o wysokiej częstotliwości, co pozwala chronić sprzęt przed niebezpiecznymi skokami napięcia i gwarantuje stabilne działanie całego systemu.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

W standardowych układach prądu zmiennego 230V najczęściej spotkamy:

• bezpolaryzacyjne kondensatory o pojemności 100nF,
• napięciu znamionowym 275V.

Konstrukcja tych elementów pozwala na ich ciągłą pracę, dlatego bez obaw można włączać je równolegle do linii zasilającej. Poprawa jakości sygnału, którą gwarantują te komponenty, jest nieoceniona w przypadku:

• opraw oświetleniowych,
• okapów kuchennych,
• urządzeń wyposażonych w silniki indukcyjne, takich jak wiertarki lub odkurzacze.

Stosowanie takich filtrów to prosty sposób na zapewnienie odbiornikom stabilności, co w praktyce przekłada się na znacznie dłuższą żywotność naszego sprzętu.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

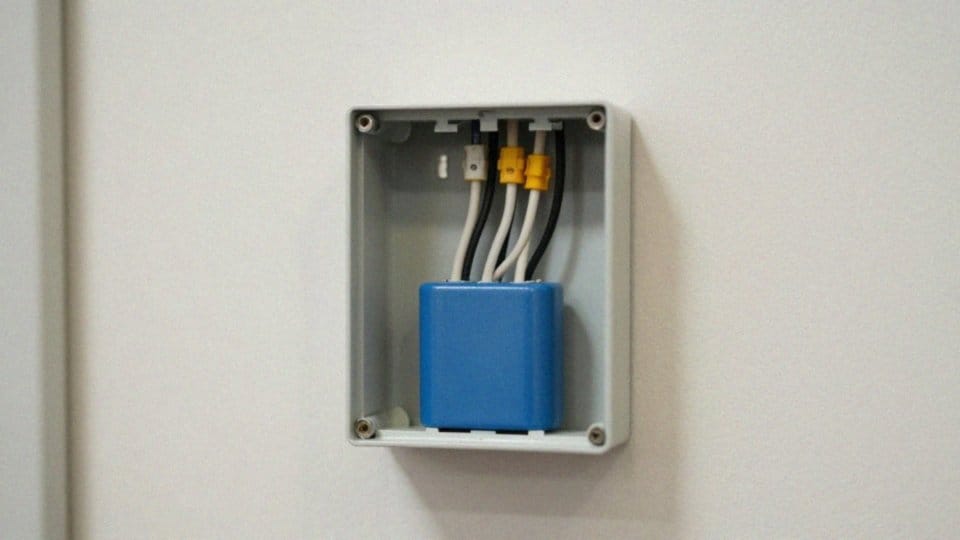

Jak dobrać parametry kondensatora przeciwzakłóceniowego?

Wybierając kondensator przeciwzakłóceniowy, trzeba wziąć pod uwagę zarówno charakter sieci, jak i specyfikę samego źródła zakłóceń. W instalacjach zasilanych napięciem 230V sprawdzają się jedynie podzespoły bezpolaryzacyjne klasy X lub Y, które są przystosowane do pracy przy prądzie przemiennym. Warto przy tym pamiętać, że kondensatory elektrolityczne kompletnie nie nadają się do tego celu – ich polaryzacja mogłaby doprowadzić do szybkiego uszkodzenia układu.

Jeżeli Twoim celem jest wyeliminowanie uporczywego jarzenia się diod LED, najczęściej wystarczającym rozwiązaniem okazuje się kondensator 100nF (0,1µF). Dobierając go, pamiętaj o odpowiednim marginesie bezpieczeństwa i celuj w elementy o napięciu znamionowym 275VAC. Stabilność filtrowania zależy od dokładności wykonania komponentu, dlatego najlepiej wybierać te z typową tolerancją na poziomie 10 lub 20%.

Przy bardziej wymagających konstrukcjach, zwłaszcza takich jak silniki elektryczne, projekt urządzenia narzuca sposób filtrowania i liczbę potrzebnych przewodów. Nie zapominaj też o lokalizacji – montaż podzespołu w bezpośrednim sąsiedztwie oprawy lub w puszce łącznika znacząco poprawia tłumienie zakłóceń. Planując modernizację, zawsze zerkaj jeszcze do instrukcji producenta oraz specyfikacji technicznej posiadanego sprzętu, by uniknąć błędów.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Jak podłączyć kondensator przeciwzakłóceniowy do sieci 230V?

W domowych instalacjach 230V montaż kondensatora przeciwzakłóceniowego sprowadza się do wpięcia go równolegle względem odbiornika, czyli bezpośrednio między przewody fazowy (L) oraz neutralny (N). Zanim jednak chwycisz za narzędzia, koniecznie odetnij dopływ prądu w danym obwodzie, by wyeliminować jakiekolwiek ryzyko porażenia.

Sposób montażu zależy od dostępności instalacji. Element ten możesz umieścić w jednym z trzech punktów:

• bezpośrednio przy kostce oprawy oświetleniowej,
• w puszce za przełącznikiem,
• w puszce rozgałęźnej ukrytej w ścianie.

Najpopularniejszym rozwiązaniem, skutecznie niwelującym uciążliwe migotanie diod LED, jest zastosowanie komponentu o parametrach 230V 100nF. W typowej oprawie wystarczy wpiąć końcówki kondensatora w zaciski L oraz N. Połączenie musi być stabilne, a całość należy starannie zabezpieczyć obudową, aby odizolować elementy pod napięciem.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Nieco inaczej wygląda sytuacja w przypadku korzystania z bardziej zaawansowanych filtrów, które wyposażono w dodatkowe wyjście uziemiające. Tutaj koniecznie zajrzyj do załączonej instrukcji producenta, zachowując wskazaną przez niego konfigurację wejść i wyjść. Zanim ponownie włączysz bezpieczniki, sprawdź jeszcze raz, czy wszystkie przewody są solidnie dokręcone. Właściwy styk to klucz do uniknięcia niebezpiecznego iskrzenia wewnątrz puszki i awarii instalacji w przyszłości.

Czy uziemienie jest konieczne przy montażu kondensatora przeciwzakłóceniowego?

Prawidłowe uziemienie podczas instalacji filtra przeciwzakłóceniowego to absolutna podstawa. To właśnie dzięki niemu niepożądane zakłócenia trafiają prosto do ziemi, co znacząco podnosi poziom bezpieczeństwa systemu. Jeżeli moduł wyposażono w przewód ochronny – określany potocznie piątym przewodem lub masą – koniecznie połącz go z obudową urządzenia bądź szyną PE. W przeciwnym razie kondensatory klasy Y po prostu nie spełnią swojej roli, bo potrzebują drogi odpływu, by skutecznie wygaszać sygnały o wysokiej częstotliwości.

O ile kondensatory wpięte między fazę a neutralny teoretycznie zadziałają bez uziemienia, to stałe zapewnienie masy drastycznie poprawia stabilność całej instalacji. W urządzeniach zamkniętych w metalowych obudowach normy są bezwzględne i niemal zawsze wymuszają połączenie tego typu komponentów z masą. Takie rozwiązanie nie tylko tłumi zakłócenia za przełącznikiem, ale przede wszystkim minimalizuje ryzyko niebezpiecznych przebić.

Do czego służy kondensator przeciwzakłóceniowy? Zastosowanie i działanie

Przy każdym montażu najważniejszym punktem odniesienia pozostaje dokumentacja techniczna oraz wytyczne producenta. Musimy skrupulatnie trzymać się obowiązujących norm instalacyjnych, które precyzyjnie określają wymogi dotyczące ochrony przeciwporażeniowej. W zaawansowanych układach, stosujących separację przewodu ochronnego, tylko precyzyjne podpięcie wszystkich punktów styku pozwala realnie osiągnąć deklarowane parametry tłumienia EMI.

Jak podłączyć kondensator przeciwzakłóceniowy przy napięciu stałym?

W układach prądu stałego kondensatory przeciwzakłóceniowe pełnią rolę stabilizatorów, dlatego należy je włączać równolegle między linię zasilającą a masę. W praktyce sprowadza się to do przylutowania jednej nóżki elementu do bieguna dodatniego, a drugiej bezpośrednio do wspólnego potencjału odniesienia. Taka konfiguracja pozwala skutecznie wygładzić przebieg, usuwając uciążliwe szumy o wysokiej częstotliwości.

Kluczowym wyzwaniem przy projektowaniu takich filtrów jest dobór odpowiedniego typu komponentu. W sytuacjach, gdzie mogą wystąpić wahania napięcia lub ryzyko przypadkowej zmiany polaryzacji, najbezpieczniejszym wyborem są kondensatory ceramiczne – brak polaryzacji czyni je znacznie bardziej niezawodnymi. Jeśli jednak decydujesz się na elektrolity, upewnij się, że kierunek prądu będzie stale zachowany, w przeciwnym razie element może ulec uszkodzeniu.

Jak podłączyć kondensator do kosiarki? Krok po kroku z poradami

Pamiętaj też, aby dopuszczalne napięcie kondensatora zawsze przewyższało maksymalną wartość zasilania układu. Podczas pracy z obciążeniami indukcyjnymi, takimi jak silniki DC, warto dodatkowo przeanalizować charakter generowanych zakłóceń, co pomoże w precyzyjnym wyborze pojemności. Pamiętaj przy tym, że staranne lutowanie nie jest tylko kwestią estetyki; minimalizacja impedancji filtra bezpośrednio wpływa na wydajność całego urządzenia i trwałość jego podzespołów.

Na koniec warto zajrzeć w dokumentację producenta, która często zawiera wskazówki dotyczące optymalnego umiejscowienia kondensatora na płytce, co w połączeniu z zasadami bezpieczeństwa elektrycznego zapewni stabilną pracę sprzętu.

Czy kondensator przeciwzakłóceniowy likwiduje jarzenie żarówek LED?

Jeśli Twoje żarówki LED lub świetlówki energooszczędne irytująco migoczą, rozwiązaniem może być wpięcie kondensatora 100nF (0,1µF) o napięciu co najmniej 275V równolegle do obwodu. Często to niewielkie upływy prądu na przełącznikach lub zakłócenia w sieci odpowiadają za ten defekt. Zastosowanie odpowiedniego komponentu pozwala wygładzić składowe napięciowe, co nie tylko wygasza niechciane mruganie, ale także realnie wydłuża czas pracy samego źródła światła.

Jak sprawdzić uzwojenie silnika jednofazowego? Krok po kroku z praktycznymi wskazówkami

Element ten możesz zainstalować w:

• puszce przy łączniku,
• górnej puszce rozdzielczej,
• bezpośrednio przy pierwszej oprawie oświetleniowej.

Choć jest to sprawdzona metoda, w bardziej wymagających instalacjach czasem lepiej sprawdzi się dedykowany adapter LED lub profesjonalny filtr przeciwzakłóceniowy. Pamiętaj, aby zawsze dobierać podzespoły bezpolaryzacyjne, dostosowane do pracy z napięciem zmiennym AC. Bezwzględnie dbaj też o swoje bezpieczeństwo – przed przystąpieniem do jakichkolwiek prac zawsze odłącz zasilanie i kieruj się wytycznymi technicznymi producenta oświetlenia.
