Kondensator pracy silnika — jak działa i jak go dobrać?

Co to jest kondensator pracy silnika?

Kondensator pracy, często określany mianem biegowego lub roboczego, pełni nieocenioną rolę w układach elektronicznych. Jego kluczowym zadaniem jest wspieranie uzwojenia pomocniczego w silnikach jednofazowych, co pozwala na płynną pracę przy standardowym zasilaniu 230Vac i częstotliwości 50-60Hz.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Gromadząc ładunek, komponent ten odpowiada za przesunięcie fazowe prądu, co bezpośrednio przekłada się na stabilność oraz wyższą sprawność jednostki napędowej. W przeciwieństwie do kondensatorów rozruchowych, te elementy przystosowano do nieprzerwanego działania w cyklu ciągłym. Producentów wspierają tu trwałe dielektryki, najczęściej z:

• polipropylenu,
• specjalnego papieru,

które gwarantują niezmienną pojemność i wysoką rezystancję izolacji. Dla prawidłowej pracy urządzenia kluczowe jest dobranie modelu o odpowiedniej pojemności, wahającej się zazwyczaj od kilku do kilkudziesięciu mikrofaradów, oraz właściwym napięciu roboczym. Dzięki temu elementowi szeroka gama sprzętów – od wentylatorów, pomp i klimatyzatorów, po kompresory, kosiarki czy zaawansowane motoreduktory – zyskuje na wydajności i niezawodności w codziennym użytkowaniu.

Jak działa kondensator pracy i dlaczego poprawia współczynnik mocy?

W silnikach jednofazowych kondensator pracy połączony równolegle z uzwojeniem pomocniczym odpowiada za kluczowe przesunięcie fazowe. Proces ten pozwala wygenerować pole magnetyczne o wyższej skuteczności, co przekłada się na lepszy moment obrotowy przy odczuwalnie mniejszym zapotrzebowaniu na prąd.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Podczas każdego cyklu roboczego komponent ten gromadzi energię w polu elektrycznym, by w odpowiednim momencie oddać ją z powrotem do układu. Tego typu mechanizm:

• poprawia współczynnik mocy,
• kompensuje prąd bierny,
• realnie optymalizuje efektywność energetyczną.

Dzięki zastosowaniu nowoczesnych materiałów dielektrycznych i utrzymaniu wysokiej stabilności pojemnościowej, praca urządzenia staje się stabilniejsza, a sama instalacja elektryczna mniej obciążona. W praktyce oznacza to:

• mniejsze straty przesyłowe,
• niższą temperaturę uzwojeń,
• wydłużony okres bezawaryjnej eksploatacji całego napędu.

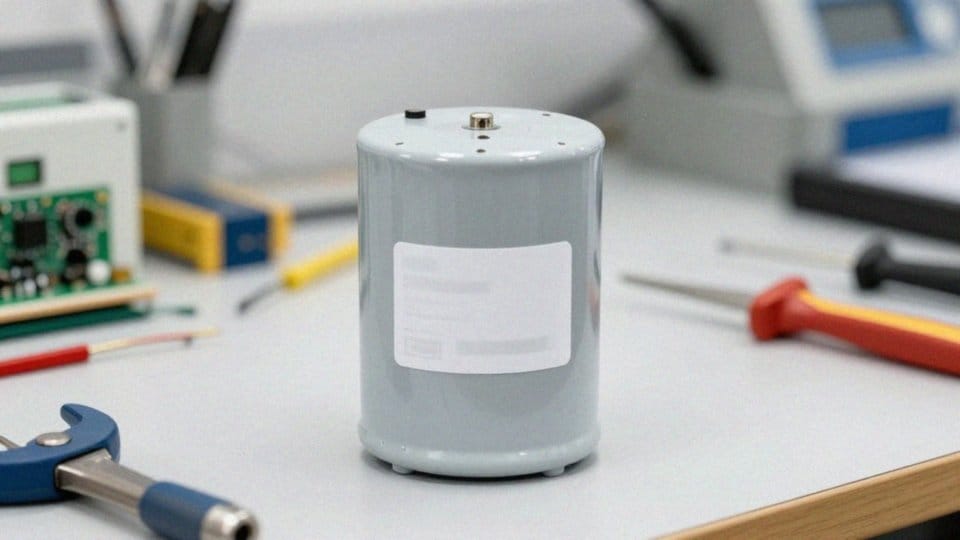

W jakich urządzeniach stosuje się kondensator pracy?

Kondensatory silnikowe to kluczowy komponent układów jednofazowych, odpowiedzialny nie tylko za stabilną wydajność, ale przede wszystkim za utrzymanie właściwego przesunięcia fazowego. Znajdziemy je wszędzie tam, gdzie niezawodność jest priorytetem – od systemów HVAC, w których wentylatory i klimatyzatory pracują nieprzerwanie, aż po domowe AGD.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

W lodówkach, pralkach czy suszarkach to właśnie te elementy sprawiają, że silniki odpalają i działają bez żadnych zakłóceń. W przemyśle kondensatory wspierają wydajną pracę:

• pomp,
• kompresorów,
• zaawansowanych motoreduktorów.

Doceniono je również w sprzęcie ogrodniczym i mobilnym, takim jak myjki ciśnieniowe czy kosiarki, gdzie bezpośrednio wpływają na wydłużenie żywotności jednostek napędowych. Choć w układach jednofazowych dbają o płynność ruchu, w instalacjach trójfazowych pełnią nieco inną rolę – pomagają korygować współczynnik mocy i zasilają pomocnicze podzespoły.

Precyzyjny dobór tych elementów jest fundamentem każdego sprawnego mechanizmu. Odpowiednia konfiguracja nie tylko gwarantuje bezawaryjność w wymagającym środowisku przemysłowym, ale skutecznie chroni uzwojenia przed groźnymi przeciążeniami termicznymi.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Jak dobrać pojemność i napięcie kondensatora pracy?

Wybór właściwego kondensatora to fundament sprawnej pracy silnika, dlatego warto ściśle trzymać się wartości pojemności wyrażonej w mikrofaradach (µF), którą określił producent. Ten parametr decyduje o przesunięciu fazowym, wpływając bezpośrednio na wydajność całego układu. Pamiętaj, że zlekceważenie specyfikacji technicznej niemal zawsze skutkuje przegrzewaniem się uzwojeń. Kluczowe jest także dopasowanie napięcia. Dla standardowej sieci 230Vac absolutnym minimum jest kondensator 250Vac, choć w praktyce dla większego bezpieczeństwa znacznie lepiej sprawdzają się modele na 400Vac lub wyższe.

Wybierając element, najlepiej postawić na konstrukcje z dielektrykiem polipropylenowym – gwarantują one wysoką stabilność parametrów oraz długowieczność w trybie pracy ciągłej. Przy zakupie warto przyjrzeć się kilku szczegółom:

• tolerancji pojemności, dzięki której wiesz, jak bardzo rzeczywista wartość odbiega od deklarowanej,
• rezystancji izolacji, która chroni przed awariami w wymagającym środowisku,
• zdolności komponentu do pracy w pełnym zakresie temperatur.

Co istotne, kondensatory pracy znacznie lepiej znoszą przebicia niż ich elektrolityczne odpowiedniki, wykorzystywane głównie w układach rozruchowych. Pod żadnym pozorem nie sięgaj po jednostki o wartościach w pikofaradach (pF), gdyż w przypadku silników są one bezużyteczne – zbyt mała pojemność nie wywrze żadnego wpływu na działanie uzwojeń. Na koniec zawsze upewnij się, że wybrany model posiada odpowiednią klasę bezpieczeństwa i jest w pełni dostosowany do pracy z częstotliwością sieci 50-60Hz, zgodnie z wytycznymi w dokumentacji technicznej Twojego sprzętu.

Kondensator rozruchowy — do czego służy i jak działa?

Kiedy kondensator chroni przed przeciążeniem silnika?

Kondensator pracy to kluczowy element, który realnie podnosi bezpieczeństwo jednostki napędowej. Stabilizując prąd i poprawiając współczynnik mocy, znacząco ogranicza ryzyko przegrzewania się silnika. W momentach wysokiego obciążenia mechanicznego komponent ten przejmuje rolę kompensatora prądu biernego, korzystając z przesunięcia fazowego, co chroni uzwojenia przed nadmiernym nagrzewaniem.

Co więcej, w systemach zasilanych niestabilnie, kondensator dba o równomierną pracę uzwojenia pomocniczego. Dzięki niemu:

• wahania momentu obrotowego stają się mniej odczuwalne,
• nagłe skoki natężenia prądu są sprawnie wygładzane,
• zapewnienie optymalnego momentu rozruchowego pozwala uniknąć przeciążeń już w samej fazie startu urządzenia.

Należy jednak pamiętać, że podzespół ten nie zastępuje tradycyjnych systemów ochronnych. Nie jest on samodzielnym „bezpiecznikiem”, dlatego urządzenie musi współpracować z zewnętrznymi zabezpieczeniami, takimi jak:

• wyłączniki termiczne,
• bezpieczniki nadprądowe,
• układy automatycznego odłączania.

Jeśli dojdzie do poważnej awarii lub uszkodzenia izolacji, niezbędna staje się profesjonalna diagnostyka. Regularne przeglądy kondensatora i jego terminowa wymiana to najlepszy sposób, aby zapewnić silnikowi długą żywotność oraz niezawodność, zwłaszcza podczas intensywnej pracy ciągłej.

Kondensator rozruchowy do silnika 2,2 kW — jak go dobrać i obliczyć pojemność?

Jak sprawdzić kondensator pracy multimetrem?

Zanim zaczniesz diagnozować kondensator, zadbaj o swoje bezpieczeństwo. Najważniejszym krokiem jest całkowite odłączenie zasilania i upewnienie się, że element został w pełni rozładowany. Zaleca się wymontowanie podzespołu z układu przed rozpoczęciem testów – to najprostszy sposób, by wyeliminować wpływ sąsiednich komponentów na wynik pomiaru i uniknąć ryzykownego porażenia prądem.

Jeśli Twój multimetr posiada wbudowaną funkcję pomiaru pojemności, wystarczy ustawić pokrętło na zakres µF, a następnie przyłożyć sondy do wyprowadzeń. Uzyskany wynik zestaw z danymi znamionowymi i dopuszczalną tolerancją wskazaną przez producenta. Starsze czy prostsze modele mierników, pozbawione automatycznego testu pojemności, pozwalają na diagnostykę poprzez badanie rezystancji. W sprawnym elemencie opór na początku jest niski, lecz wraz z procesem ładowania zaczyna rosnąć, dążąc docelowo do nieskończoności. Jeśli jednak od razu zobaczysz wartość bliską zeru, masz do czynienia ze zwarciem, a brak jakiejkolwiek reakcji przyrządu świadczy o wewnętrznej przerwie w obwodzie.

Dla osób wymagających większej precyzji najlepszym rozwiązaniem będzie miernik ESR. Pozwala on na sprawdzenie kondensatora bez wyciągania go z urządzenia, co znacznie ułatwia pracę przy ciasnych instalacjach. Pamiętaj, że zbyt wysoki poziom ESR lub znaczne odchylenia pojemności to jasny sygnał, że element wymaga wymiany.

Kondensator rozruchowy do silnika 1,1 kW — jak dobrać i podłączyć?

Warto wspomnieć, że kondensatory polipropylenowe są elementami bipolarnymi, co sprawia, że ich weryfikacja jest wyjątkowo bezproblemowa. Regularna kontrola tych drobnych części pozwala uniknąć nagłych awarii silnika i znacząco wydłuża okres bezawaryjnej pracy całego urządzenia.
