Co to jest wyłącznik odśrodkowy w silniku jednofazowym?
| Cecha | Opis/Wartość | Znaczenie |
|---|---|---|
| Lokalizacja | Po stronie B silnika | W silniku jednofazowym z dwoma kondensatorami |
| Funkcja | Wyłącza kondensator rozruchowy | Po zwiększonym rozruchu silnika |
| Problem | Nie wraca do pozycji wyjściowej | Po zatrzymaniu silnika |
| Wymaganie | Regulacja | Dla prawidłowego działania |
Wyłącznik odśrodkowy pełni rolę mechanicznego strażnika silników jednofazowych zasilanych napięciem 230 V. Jego głównym zadaniem jest automatyczne odcięcie zasilania kondensatora rozruchowego w momencie, gdy wirnik rozpędzi się do około 75% swojej prędkości nominalnej. Modele takie jak L17-204Y opierają swoje działanie na przemyślanej konstrukcji, którą tworzą:
- ruchome ciężarki,
- sprężyny powrotne,
- solidne styki elektryczne.
Gdy silnik prądu przemiennego nabiera obrotów, siła odśrodkowa wypycha ciężarki na zewnątrz, pokonując opór sprężyn. W efekcie styki rozłączają się, co skutecznie chroni kondensator przed zbędnym obciążeniem po zakończeniu fazy rozruchu. Dobierając odpowiedni podzespół, musimy wziąć pod uwagę:
- średnicę wału,
- liczbę biegunów silnika – najczęściej spotykamy wersje dwu- i czterobiegunowe.
Takie wyłączniki są niezastąpione, gdyż zabezpieczają delikatne uzwojenie rozruchowe przed groźnym przegrzaniem. Prawidłowy montaż po stronie B silnika gwarantuje niezawodną pracę urządzeń, od domowych wentylatorów po profesjonalne pompy i sprężarki.
Jak wyłącznik odśrodkowy odłącza kondensator rozruchowy?
Podczas uruchamiania silnika zamknięty obwód kondensatora rozruchowego znacząco podnosi moment obrotowy. Gdy wirnik rozpędzi się do około 75% swojej prędkości znamionowej, siła odśrodkowa wypycha ciężarki wyłącznika, które pokonując opór sprężyn, mechanicznie rozwierają styki. W ten sposób zasilanie kondensatora zostaje błyskawicznie odcięte, co chroni uzwojenia przed przegrzaniem i znacząco wydłuża żywotność całego układu.
Współczesna technika często rezygnuje z rozwiązań mechanicznych na rzecz przekaźników rozruchowych lub czasowych. Zamiast reagować na prędkość obrotową, urządzenia te odłączają kondensator po upływie zadanego interwału. Bez względu na zastosowaną metodę, kluczem do bezpieczeństwa pozostaje precyzyjne rozłączenie obwodu dokładnie wtedy, gdy maszyna osiągnie optymalną dynamikę pracy.
Jak dobrać wyłącznik odśrodkowy do silnika jednofazowego?
Wybór właściwego podzespołu do silnika jednofazowego o napięciu 230 V zaczyna się od precyzyjnego dopasowania otworu montażowego do średnicy wału. Oznaczenia serii L, na przykład L17-204Y, bezpośrednio definiują ten kluczowy wymiar wewnętrzny. Aby jednak urządzenie działało niezawodnie, musisz wziąć pod uwagę cztery istotne obszary techniczne:
- liczba biegunów – silniki dwu- i czterobiegunowe, a także hybrydy 2 + 4, generują inne siły odśrodkowe, co bezpośrednio wymusza dobór odpowiedniego wyłącznika,
- układ elektryczny – w aplikacjach z jednym lub dwoma kondensatorami kluczowe jest rozplanowanie montażu, najczęściej po tak zwanej stronie B silnika,
- aspekty mechaniczne – zorientuj się, czy preferujesz połączenia wtykowe oraz upewnij się, że styki typu normalnie otwartego będą w pełni kompatybilne z Twoim mechanizmem,
- specyficzne przypadki – w wolnoobrotowych maszynach czy wirówkach przeciążeniowych standardowe wyłączniki mogą wymagać wsparcia w postaci ograniczników ciężarków.
Jeśli zależy Ci na najwyższej precyzji, warto rozważyć zastąpienie mechaniki bardziej zaawansowanymi przekaźnikami rozruchowymi lub czasowymi. Zanim sfinalizujesz zakup, zawsze porównaj wytypowany element z dokumentacją swojej instalacji. To prosty sposób, aby zagwarantować prawidłowe odłączanie kondensatora rozruchowego i uniknąć awarii w przyszłości.
Jak wyregulować wyłącznik odśrodkowy w silniku jednofazowym?
Prace rozpocznij od całkowitego odcięcia zasilania i zdjęcia obudowy silnika, co pozwoli Ci bezpiecznie dostać się do mechanizmu. W pierwszej kolejności przyjrzyj się sprężynie powrotnej oraz ciężarkom – sprawdź, czy nie widać na nich śladów zużycia i czy wszystkie elementy są właściwie osadzone. Nie zapomnij o weryfikacji luzu osiowego wirnika, ponieważ to właśnie od niego zależy precyzja pracy styków oraz stabilne mocowanie wyłącznika na wale.
Aby wyregulować mechanizm, ręcznie ustaw pozycję ciężarków względem wypustek, a następnie skoryguj ograniczniki, aby wyłącznik otwierał się dokładnie przy właściwej prędkości obrotowej. Jeśli mimo tych zabiegów układ wciąż nie pracuje optymalnie, warto rozważyć:
- montaż zewnętrznego przekaźnika czasowego,
- dodatkowego przełącznika kondensatora rozruchowego.
Po każdej modyfikacji wykonaj próbny rozruch, uważnie obserwując moment rozłączenia i płynność pracy silnika; zwróć też uwagę, czy nie pojawiają się niepokojące drgania. Na koniec skontroluj stan styków elektrycznych, usuwając ewentualne zabrudzenia czy ślady korozji. Ruchome części warto delikatnie przesmarować, co znacznie wydłuży bezawaryjną pracę systemu. Pamiętaj, że wnikliwa diagnoza i regularna konserwacja to najskuteczniejszy sposób na zapewnienie niezawodności całego układu rozruchowego.

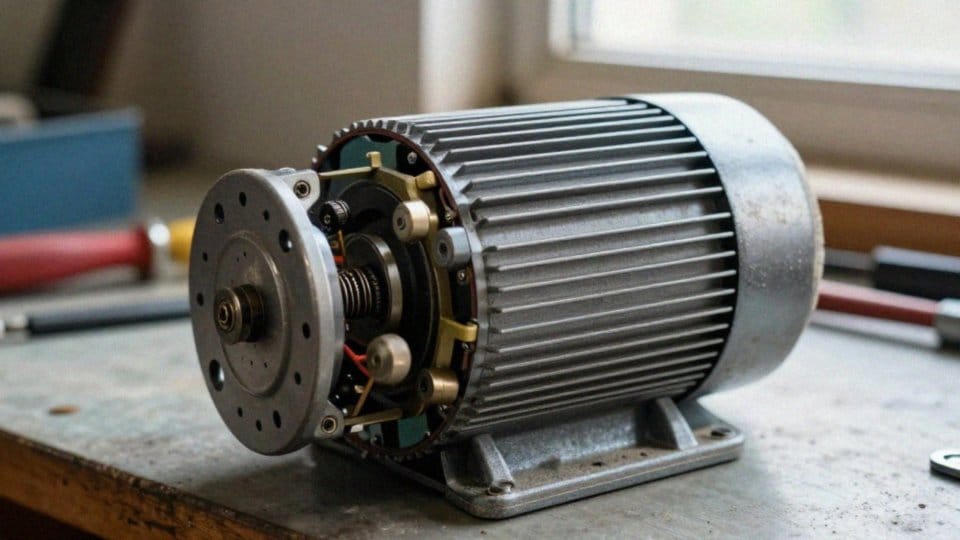

Dlaczego wyłącznik odśrodkowy nie wraca i jak to sprawdzić?
Głównym powodem awarii jest najczęściej zablokowanie elementów mechanicznych, przez co wyłącznik po wyłączeniu silnika nie wraca do swojego położenia spoczynkowego. Usterkę wywołują zazwyczaj:
- wyeksploatowane sprężyny,
- nagromadzone zanieczyszczenia hamujące ruch ciężarków,
- niesprawne ograniczniki.
Niekiedy winę ponosi zbyt duży luz osiowy wirnika, powodujący niepożądane przesunięcia podzespołów. Aby ocenić stan urządzenia, zacznij od odłączenia dopływu prądu. Następnie przyjrzyj się dokładnie sprężynom, ciężarkom i wypustkom – upewnij się, że nie noszą śladów korozji ani nie stawiają oporu. Ręcznie sprawdź, czy cały mechanizm stykowy swobodnie powraca do pozycji zamkniętej. Warto również zweryfikować luz osiowy wirnika oraz skontrolować stan samych styków; wszelkie nadpalenia lub ślady przetopienia skutecznie blokują płynną pracę części.
Jeśli mechanika wydaje się w porządku, przyczyny poszukaj w kondensatorze lub uzwojeniach. Jeżeli model L17-204Y po dokładnym wyczyszczeniu nadal odmawia posłuszeństwa, jedynym sensownym rozwiązaniem pozostaje jego wymiana. Jeśli jednak problemy wracają, pomyśl o instalacji przekaźnika rozruchowego, który zastąpi mechaniczny przełącznik znacznie trwalszym układem elektronicznym lub czasowym. W sytuacjach, gdy nie masz pewności co do kondycji uzwojeń, najlepiej skonsultuj się z fachowcem.
Kiedy wezwać elektryka przy problemach z wyłącznikiem odśrodkowym?
Jeśli po sprawdzeniu sprężyn, ciężarków oraz luzu osiowego Twój wyłącznik odśrodkowy nadal nie wraca do pozycji wyjściowej lub nie odłącza kondensatora rozruchowego, czas na profesjonalną pomoc. Fachowiec przeprowadzi wnikliwą diagnostykę, mierząc pojemność kondensatorów, sprawdzając stan uzwojeń i analizując parametry prądu rozruchowego, co pozwoli szybko namierzyć źródło problemu.
Wsparcie specjalisty okazuje się niezbędne, gdy dostrzeżesz:
- ślady korozji lub przepalenia styków,
- silnik pracuje nierówno,
- silnik nadmiernie drga,
- silnik nie jest w stanie osiągnąć swojej prędkości znamionowej.
Serwisant nie tylko wymieni uszkodzony komponent, jak np. model L17-204Y, dopasowując go precyzyjnie do wału i wymagań konkretnego silnika, ale też doradzi w kwestiach modernizacji instalacji. Planujesz zamianę mechanicznego przełącznika na nowoczesny przekaźnik czasowy lub rozruchowy? Elektryk podpowie najkorzystniejsze rozwiązania, dobierze odpowiednie systemy sterowania i skonfiguruje czas opóźnienia.
Profesjonalna interwencja to przede wszystkim gwarancja bezpieczeństwa przy pracach z układami pod napięciem oraz pewność fachowej oceny technicznej całego osprzętu.
