Jak wygląda kondensator? Rodzaje i zasada działania

Kondensator: co to jest i jak wygląda?

Kondensator to podstawowy element bierny, którego głównym zadaniem jest gromadzenie energii wewnątrz pola elektrostatycznego. Jego konstrukcja opiera się na dwóch metalowych płytkach przewodzących, pomiędzy którymi umieszczono warstwę izolacyjną, czyli dielektryk. Forma tych komponentów znacząco różni się w zależności od ich przeznaczenia oraz sposobu montażu.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Popularne kondensatory elektrolityczne przypominają niewielkie cylindry z wyprowadzeniami typu THT lub polami SMD, przy czym zawsze wymagają zwrócenia uwagi na polaryzację zacisków. Zupełnie inaczej prezentują się ceramiczne modele wielowarstwowe, często określane jako MLCC. To miniaturowe, płaskie kostki w obudowach SMD, których wymiary bywają tak znikome, że przypominają ziarnka piasku. Z kolei wersje foliowe zazwyczaj zamyka się w prostokątnych lub cylindrycznych tworzywach sztucznych, podczas gdy superkondensatory wyraźnie odróżniają się od nich większymi rozmiarami.

Na obudowie każdego elementu producenci zamieszczają najważniejsze dane techniczne. Kluczowymi wartościami są:

• pojemność podawana w faradach,
• maksymalne dopuszczalne napięcie pracy,
• wskazania dotyczące tolerancji,
• wskazania dotyczące rezystancji szeregowej ESR.

Te informacje ułatwiają dobór odpowiedniego komponentu do konkretnego układu elektronicznego. Ostateczne połączenie z obwodem realizowane jest poprzez dedykowane zaciski.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Do czego służy kondensator w układzie?

Kondensatory pełnią fundamentalną funkcję w gromadzeniu ładunków oraz czasowym magazynowaniu energii. Wśród nowoczesnych rozwiązań prym wiodą superkondensatory, cenione za zdolność dostarczania ogromnej mocy w ułamku sekundy. Ich najpowszechniejszą rolą jest:

• filtracja zasilania,
• wygładzanie tętnień napięcia,
• gwarantowanie stabilnej pracy urządzeń.

W architekturze systemów cyfrowych kluczowe staje się zastosowanie kondensatorów odsprzęgających, które tłumią zakłócenia o wysokiej częstotliwości bezpośrednio przy układach scalonych. Z kolei w torach audio elementy te służą jako:

• sprzęgające,
• blokujące składową stałą,
• pozwalające na swobodny przepływ sygnałów zmiennych.

Te same komponenty doskonale sprawdzają się w roli:

• filtrów sygnałowych,
• obwodów rezonansowych LC,
• stanowiących fundament radiotechniki.

Ochrona elektroniki przed zewnętrznymi impulsami elektromagnetycznymi spoczywa na kondensatorach przeciwzakłóceniowych, natomiast wyspecjalizowane podzespoły zasilaczowe oraz te przeznaczone dla układów oświetleniowych dbają o utrzymanie optymalnych parametrów pracy. Świadomy dobór odpowiedniego typu kondensatora to nie tylko kwestia techniczna, ale przede wszystkim sposób na zapewnienie niezawodności i wysokiej wydajności całego projektowanego urządzenia.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Z czego składa się kondensator?

Kondensator to w uproszczeniu zestaw dwóch metalowych okładek przedzielonych materiałem izolacyjnym, czyli dielektrykiem. O jego ostatecznych właściwościach decyduje nie tylko wielkość powierzchni elektrod, ale również rodzaj i grubość zastosowanego izolatora. Warianty elektrolityczne wykorzystują zwinięte struktury z nasączonego papieru lub folii z domieszką elektrolitu, co pozwala upakować dużą pojemność w bardzo kompaktowej formie. Użytkownik musi jedynie pamiętać o zachowaniu właściwej polaryzacji, co jest zawsze czytelnie zaznaczone na obudowie.

Z kolei kondensatory ceramiczne MLCC bazują na warstwowej budowie z materiałów o wysokiej przenikalności elektrycznej. Rynek oferuje też rozwiązania dedykowane konkretnym zadaniom:

• modele foliowe bazują na dielektrykach z tworzyw sztucznych,
• konstrukcje tantalowe i polimerowe wykorzystują zaawansowaną chemię, aby zapewnić najwyższą stabilność parametrów,
• kondensatory hybrydowe łączą zalety tradycyjnego ciekłego elektrolitu z wydajnością polimerów przewodzących.

Sposób montażu determinuje konstrukcję styków. Elementy SMD projektuje się z myślą o lutowaniu powierzchniowym, co oznacza płaskie pady, podczas gdy klasyczne podzespoły THT posiadają wyprowadzenia w formie nóżek. Całość zamyka szczelna obudowa, stanowiąca barierę ochronną przed niekorzystnym wpływem czynników zewnętrznych. To właśnie na niej producent zamieszcza kluczowe dane techniczne, takie jak pojemność znamionowa, dopuszczalne napięcie, tolerancja oraz wartość rezystancji szeregowej ESR.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

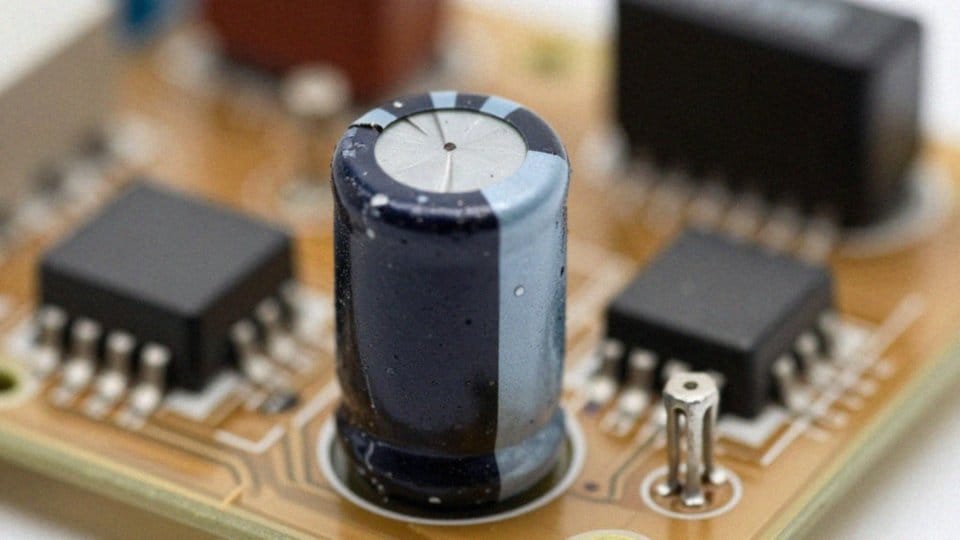

Jak działa kondensator w obwodzie: ładowanie i rozładowanie?

Kondensator to element gromadzący energię w polu elektrycznym, wytwarzanym przez ładunki o przeciwnych znakach, które osiadają na dwóch odizolowanych od siebie okładkach. Zależność między zgromadzonym ładunkiem Q, napięciem V oraz pojemnością C wyraża proste równanie Q = C·V.

W obwodach prądu stałego przepływ energii trwa tak długo, aż napięcie na kondensatorze zrówna się z poziomem źródła zasilania. Gdy to nastąpi, podzespół zachowuje się jak przerwa w obwodzie, skutecznie blokując dalszy przepływ prądu w stanie ustalonym. Dynamika tego procesu, czyli szybkość ładowania i rozładowania, zależy od stałej czasowej τ = R·C.

Warto dodać, że energia może zostać oddana z powrotem przez obciążenie lub poprzez naturalną rezystancję izolacji. Praca z kondensatorami biegunowymi wymaga szczególnej ostrożności, ponieważ błędne podłączenie biegunów grozi:

• przegrzaniem,
• gwałtownym wzrostem prądu upływu,
• w skrajnych przypadkach nawet wybuchem.

W układach prądu przemiennego rola kondensatora staje się bardziej złożona. Wykazuje on wówczas reaktancję pojemnościową Xc = 1/(2πfC), co oznacza, że jego zachowanie ściśle zależy od częstotliwości przepływającego sygnału. Dzięki temu, że kondensatory bezbiegunowe lepiej przepuszczają wyższe częstotliwości, pełniąc rolę filtrów, znalazły szerokie zastosowanie w technice sygnałowej.

Kondensator do silnika jednofazowego — jak go dobrać i podłączyć?

Aby dodatkowo zabezpieczyć układ lub precyzyjnie kontrolować kierunek przepływu ładunku w dynamicznych warunkach, inżynierowie często dodają diodę, która pełni funkcję ścieżki rozładowczej lub elementu ochronnego.

Co oznacza pojemność i napięcie kondensatora?

Pojemność kondensatora określa, jak duży ładunek elektryczny jest on w stanie zgromadzić przy określonym napięciu. Choć oficjalną jednostką miary jest farad, w rzeczywistości częściej spotkasz się z jego mniejszymi pochodnymi:

• milifaradami,
• mikrofaradami,
• nanofaradami,
• pikofaradami.

Zależność tę matematycznie opisuje wzór Q = C·V, a realne wartości zależą od fizycznej konstrukcji urządzenia, czyli:

• wielkości okładek,
• dystansu między nimi,
• rodzaju użytego izolatora, czyli dielektryka.

Kluczowym aspektem eksploatacyjnym jest maksymalne napięcie pracy. To bezpieczna granica, której przekroczenie grozi przebiciem dielektryka. W komponentach elektrolitycznych konsekwencje bywają dotkliwe – gwałtowne wydzielanie gazów może doprowadzić do rozerwania obudowy. Dlatego inżynierowie przy wyborze elementów analizują nie tylko samą pojemność, ale też szereg parametrów wpływających na efektywność układu. Należą do nich przede wszystkim:

• równoważna rezystancja szeregowa (ESR),
• zastępcza indukcyjność szeregowa (ESL).

Te parametry mają bezpośredni wpływ na straty energii i pracę układu przy wysokich częstotliwościach. W projektach profesjonalnych sprawdza się również:

• tolerancję,
• upływność prądu,
• tangens kąta strat.

W codziennej praktyce projektowej często łączymy kondensatory, by uzyskać pożądane parametry. Łączenie równoległe pozwala zsumować pojemności, zwiększając tym samym całkowity ładunek, który może przechować układ. Z kolei konfiguracja szeregowa stosowana jest, gdy potrzebujemy wyższego napięcia przebicia niż to, które wytrzyma pojedynczy komponent; w takim przypadku wypadkowa pojemność jest mniejsza i oblicza się ją jako odwrotność sumy odwrotności pojedynczych jednostek.

Kondensator rozruchu — jak działa i jak go dobrać?

Jak poprawnie podłączyć kondensator do obwodu?

Sposób podłączenia kondensatora zależy bezpośrednio od jego konstrukcji oraz wymogów konkretnego układu. W przypadku elementów takich jak kondensatory ceramiczne czy foliowe, nie musisz przejmować się biegunowością, co pozwala na ich montaż w dowolnej pozycji. Sytuacja zmienia się diametralnie przy modelach elektrolitycznych i tantalowych. Tutaj poprawne połączenie jest kluczowe: zacisk dodatni musi trafić do wyższego potencjału, a ujemny do niższego.

Aby ułatwić to zadanie, producenci nanoszą odpowiednie oznaczenia na obudowę, a w wersji przewlekanej THT pomocna jest różna długość nóżek. Łącząc kondensatory równolegle, zwiększasz pojemność układu, jednocześnie redukując rezystancję szeregową ESR. Takie rozwiązanie często spotkasz w zasilaczach, gdzie łączenie komponentów elektrochemicznych z ceramicznymi znacząco polepsza filtrację wysokich częstotliwości.

Z kolei szeregowe zestawienie tych elementów pozwala na zwiększenie maksymalnego napięcia pracy, choć odbywa się to kosztem spadku pojemności całkowitej. Technika montażu również ma znaczenie. W technologii SMD kluczem do sukcesu jest precyzyjne nałożenie spoiwa na pady, podczas gdy w rozwiązaniach THT liczy się staranne lutowanie końcówek.

Kondensator pracy silnika — jak działa i jak go dobrać?

Pamiętaj, że kondensatory odsprzęgające powinny znajdować się jak najbliżej zasilania układów scalonych, co skutecznie minimalizuje zakłócenia. Projektując obwody, miej pod ręką prawa Kirchhoffa i zawsze zapewnij margines bezpieczeństwa powyżej maksymalnego napięcia pracy. Przed jakimkolwiek serwisem czy pomiarami, koniecznie rozładuj kondensator za pomocą rezystora – to podstawowy wymóg bezpieczeństwa. Jeśli zignorujesz polaryzację w elementach biegunowych, ryzykujesz przegrzaniem podzespołów, a nawet trwałym przebiciem izolatora.
