Co to jest silnik jednofazowy z kondensatorem?
Zasilane napięciem 230V urządzenie generuje pole wirujące, które wprawia wirnik w ruch. Sercem jego konstrukcji są dwa uzwojenia: główne, określane jako robocze, oraz pomocnicze, pełniące funkcję rozruchową. Kluczową rolę odgrywa tu kondensator pracy, którego zadaniem jest przesunięcie fazy prądu, co umożliwia silnikowi samodzielny start w oparciu o zasadę indukcji elektromagnetycznej.
Jeśli aplikacja wymaga wyższego momentu obrotowego, stosuje się dodatkowy kondensator rozruchowy. Jest on automatycznie odcinany przez wyłącznik odśrodkowy, gdy tylko maszyna osiągnie prędkość roboczą. Taka konfiguracja znacznie poprawia współczynnik mocy i zapewnia stabilność całego układu.
Te silniki stanowią nieodzowny element wielu codziennych sprzętów, od pomp w zmywarkach po wydajne wentylatory. Warto jednak pamiętać, że precyzyjne połączenie uzwojeń bezpośrednio determinuje parametry pracy, takie jak moment i prędkość obrotowa. Każdy błąd w montażu może skończyć się szybkim przegrzaniem jednostki, a w konsekwencji – trwałym uszkodzeniem całego systemu.

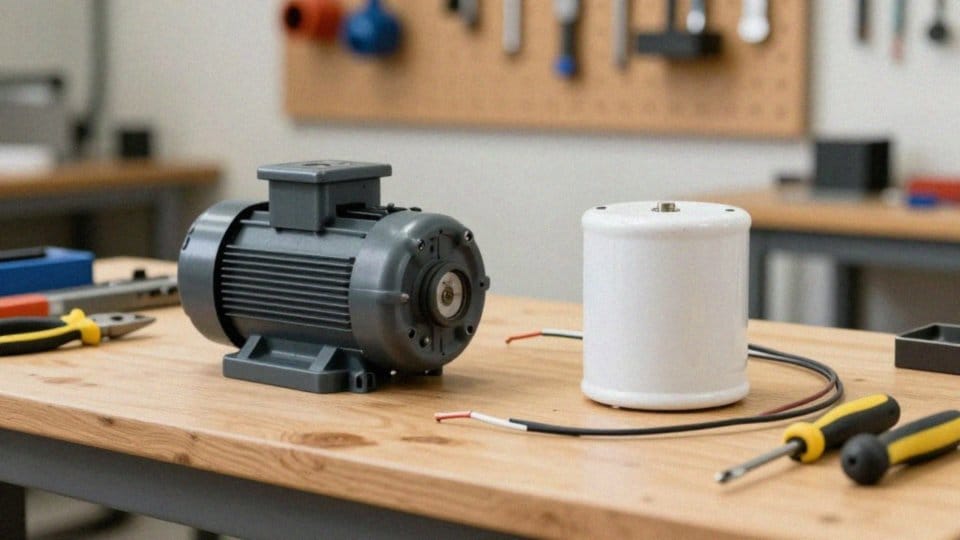

Jak wygląda schemat podłączenia silnika jednofazowego z kondensatorem?
Prawidłowy montaż silnika jednofazowego składa się z kilku kluczowych etapów:
- przewód fazowy wpinamy do zacisku L1,
- neutralny do L2,
- uzwojenie główne, oznaczone jako U1–U2, odpowiada za stabilną pracę urządzenia,
- uzwojenie pomocnicze Z1–Z2 umożliwia sam rozruch maszyny,
- między te uzwojenia włączamy kondensator pracy, aby wygenerować niezbędne do powstania pola magnetycznego przesunięcie fazowe.
Jeśli Twoja aplikacja wymaga większego momentu obrotowego, układ warto rozbudować o dodatkowy kondensator rozruchowy. Włącza się go równolegle, a nad momentem jego odłączenia czuwa wyłącznik odśrodkowy – to on sprawia, że po osiągnięciu odpowiednich obrotów kondensator przestaje pracować. Pamiętaj też o kwestiach bezpieczeństwa: każdy projekt musi uwzględniać odpowiednio dobrany do mocy silnika bezpiecznik oraz solidne uziemienie poprzez podpięcie przewodu ochronnego do obudowy. Zanim na stałe dokręcisz wszystkie połączenia, warto zmierzyć oporność uzwojeń, aby mieć pewność co do poprawnej identyfikacji poszczególnych przewodów. Pamiętaj, że dobór pojemności kondensatora, na przykład 2 µF w mniejszych modelach, bezpośrednio przekłada się na kulturę pracy silnika. Jeśli natomiast zajdzie potrzeba zmiany kierunku obrotów, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego Z1–Z2. Pozwoli to odwrócić wektor pola magnetycznego względem uzwojenia głównego.
Jak zadbać o bezpieczeństwo i uziemienie instalacji?
Zanim chwycisz za jakiekolwiek narzędzia, bezwzględnie wyłącz zasilanie. To absolutny fundament prac przy instalacji elektrycznej. Sprawdź, czy przekrój kabla 3×1.5mm2 rzeczywiście pasuje do zapotrzebowania silnika – w przypadku jednostek o mocy 2.2kW zazwyczaj będziesz potrzebować grubszego przewodu. Pamiętaj też o uziemieniu; solidne połączenie żyły ochronnej z metalową obudową urządzenia to Twoja polisa ubezpieczeniowa na wypadek przebicia izolacji.
Współczesna rozdzielnica powinna być wyposażona w:
- wyłącznik różnicowoprądowy,
- odpowiednio dobrane zabezpieczenie nadprądowe,
- dopasowane do charakterystyki rozruchowej konkretnej maszyny.
Zanim naciśniesz przycisk startu, sprawdź stan izolacji i dokonaj pomiaru oporności uzwojeń. Oczywiście podczas pracy używaj wyłącznie narzędzi z atestowaną izolacją. Montując silnik jednofazowy, zadbaj o trzy kluczowe kwestie:
- wydajną wentylację systemu,
- solidne mocowanie mechaniczne,
- swobodny dostęp dla przyszłego serwisu.
Warto rozważyć montaż dodatkowych zabezpieczeń termicznych, które na bieżąco monitorują temperaturę i skutecznie chronią jednostkę przed groźnym przeciążeniem. Na koniec uporządkuj okablowanie – unikaj niepotrzebnych łączeń i zawsze oznaczaj żyły zgodnie z dokumentacją producenta, trzymając się oznaczeń takich jak U1, U2, Z1 czy Z2.
Jak rozpoznać i podłączyć przewody silnika jednofazowego?
Prace nad identyfikacją przewodów silnika najlepiej zacząć od uporządkowania wiązki w puszce zaciskowej. Kolejnym krokiem jest przypisanie końcówek do konkretnych uzwojeń, co najłatwiej sprawdzić za pomocą multimetru ustawionego na pomiar oporności. Warto pamiętać, że:
- uzwojenie główne, czyli U1 i U2, wykazuje zazwyczaj mniejszy opór niż pomocnicze uzwojenie rozruchowe, oznaczone jako Z1 i Z2,
- sam montaż trzeba przeprowadzić ściśle według wytycznych producenta,
- kondensator pracy umieszczamy między wskazanymi zaciskami,
- przewód fazowy wpinamy do L1, a neutralny do L2,
- przewód ochronny musi zostać trwale przykręcony do obudowy.
To ostatnie jest kluczowe dla bezpieczeństwa użytkownika. Pamiętaj, aby zawsze sięgać po izolowane narzędzia, a w razie wątpliwości co do stanu komponentu rozruchowego, warto użyć specjalnego testera kondensatorów. Precyzja jest tu kluczowa, gdyż pomyłka w kolejności przewodów może skutkować:
- przegrzewaniem urządzenia,
- błędnym kierunkiem obrotów,
- całkowitym brakiem startu wirnika.
Po zakończeniu instalacji dobrze jest udokumentować wszystkie połączenia i zabezpieczyć obwód odpowiednio dobranym bezpiecznikiem.
Jak dobrać kondensator do mocy silnika?
Wybór właściwych podzespołów powinien być zawsze podyktowany zaleceniami producenta silnika, ze szczególnym uwzględnieniem jego mocy oraz specyfikacji technicznej. Przyjmuje się umowną zasadę, że na jeden kilowat mocy jednostki napędowej przypada około 70 µF pojemności. Mimo to, finalne wymagania warto zweryfikować, zaglądając na tabliczkę znamionową lub do instrukcji obsługi konkretnego urządzenia.
Podczas gdy najmniejsze jednostki wymagają kondensatorów rzędu kilku mikrofaradów, jak na przykład popularne warianty 2 µF, silniki o mocy 2,2 kW potrzebują znacznie większych komponentów. Precyzyjny dobór jest kluczowy, gdyż niewłaściwe natężenie prądu bezpośrednio prowadzi do przegrzewania się uzwojeń.
Planując zakup, należy zwrócić uwagę na trzy parametry:
- napięcie znamionowe (minimum 400V–450V w instalacjach jednofazowych),
- przystosowanie do pracy ciągłej,
- tolerancję na poziomie 5–10%.
Zarówno zbyt niski, jak i zbyt wysoki poziom pojemności działa destrukcyjnie: pierwszy obniża wyjściowy moment obrotowy, a drugi wymusza niebezpiecznie wysoki przepływ prądu, co drastycznie skraca żywotność sprzętu. W bardziej wymagających maszynach, gdzie kluczowy jest wysoki moment rozruchowy, montuje się dodatkowy kondensator rozruchowy, odłączany automatycznie po wejściu silnika na obroty. W profesjonalnych zastosowaniach warto również przeprowadzić testy charakterystyk momentowych, które pozwalają wyeliminować ryzyko awarii spowodowanej niedopasowaniem elektrycznym i zapewnić niezawodną pracę systemu.
Gdzie wpiąć kondensator pracy między zaciskami L1 i L2?
Kondensator pracy stanowi kluczowy element obwodu uzwojenia pomocniczego, a do sprawnego rozprowadzenia zasilania 230V wykorzystuje się zaciski L1 i L2. Standardowo przewód fazowy wpinamy do L1, natomiast neutralny do L2, co tworzy bazę dla pozostałych połączeń z uzwojeniem głównym. To właśnie dzięki kondensatorowi, który spina odpowiednie końce uzwojeń, generowane jest niezbędne do pracy silnika przesunięcie fazowe.
Zależnie od wytycznych producenta, bieguny kondensatora łączy się z końcem uzwojenia pomocniczego oraz wybranym zaciskiem zasilania, tworząc szeregowy obwód rozruchowy. Stosowanie sztywnych zacisków L1 i L2 skutecznie eliminuje ryzyko obluzowania przewodów w puszce, znacząco podnosząc bezpieczeństwo instalacji i chroniąc ją przed zwarciami.
W układach wyposażonych w wyłącznik odśrodkowy, kondensator rozruchowy pracuje równolegle z kondensatorem roboczym jedynie podczas startu. Gdy silnik osiągnie swoje obroty znamionowe, mechanizm automatycznie odcina sekcję rozruchową, pozostawiając w aktywnym obwodzie tylko kondensator pracy.
Przed uruchomieniem całości warto zweryfikować poprawność montażu poprzez pomiar rezystancji uzwojeń. Pamiętaj, aby dobrać kondensator o napięciu znamionowym nie mniejszym niż 400V i upewnić się, że wszystkie przewody są solidnie dokręcone. Na koniec przeprowadź próbny start – pozwoli on sprawdzić, czy jednostka nie przegrzewa się oraz czy kierunek obrotów jest zgodny z założeniami.

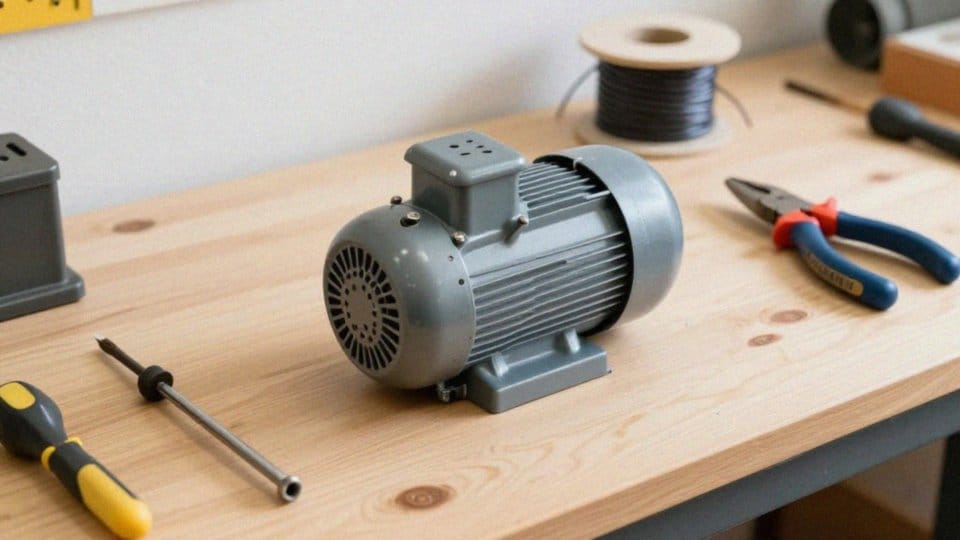

Jak zmienić kierunek obrotów silnika jednofazowego?
Aby zmienić kierunek obrotów silnika jednofazowego, trzeba odwrócić fazę prądu w uzwojeniu pomocniczym względem głównego. Najskuteczniejszą metodą jest:
- zamiana miejscami przewodów uzwojenia rozruchowego, oznaczonych symbolami Z1 oraz Z2, na listwie zaciskowej.
Przed rozpoczęciem jakichkolwiek działań absolutnie konieczne jest odłączenie urządzenia od napięcia 230V – to fundament twojego bezpieczeństwa. Gdy już otworzysz puszkę przyłączeniową, użyj multimetru w trybie pomiaru rezystancji, aby precyzyjnie rozróżnić końce uzwojenia głównego od pomocniczego. Kiedy zamienisz zaciski Z1 i Z2, wektor pola magnetycznego ulegnie odwróceniu, co bezpośrednio wymusi zmianę kierunku pracy wirnika.
Jeśli planujesz ingerencję w podłączenie kondensatora, upewnij się najpierw, czy dokumentacja techniczna silnika na to pozwala, aby nie doprowadzić do spalenia uzwojeń. Po zakończeniu przełączeń dokładnie sprawdź solidność wszystkich styków oraz stan izolacji. Przed ponownym włączeniem zasilania upewnij się, że kondensator jest stabilnie zamocowany, a ewentualny wyłącznik odśrodkowy działa bez zarzutu.
Finalny test pod obciążeniem pozwoli potwierdzić, czy silnik pracuje prawidłowo i nie przegrzewa się nadmiernie. Pamiętaj, że w tej pracy precyzja jest kluczowa – niechlujne połączenia mogą skutkować zwarciem lub nieodwracalnym uszkodzeniem całego napędu.
