Jak podłączyć kondensator do LED? Poradnik i skuteczne metody

Do czego służy kondensator przy LED?

W instalacjach oświetleniowych opartych na technologii LED kondensator pełni rolę kluczowego stabilizatora. Jego głównym zadaniem jest filtrowanie zakłóceń elektromagnetycznych, co przekłada się na płynną pracę przetwornicy. Często stosowane podzespoły o pojemności 100 nF i napięciu 275V doskonale rozwiązują problem żarzenia diod po zgaszeniu światła. Blokują one przepływ prądów upływu, które typowo powstają w przypadku włączników wyposażonych w podświetlenie.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Oprócz walki ze zjawiskiem poświaty, element ten sprawdza się jako skuteczny eliminator nieprzyjemnych rozbłysków. Wygładza on nagłe wahania napięcia, które w domowej sieci zdarzają się częściej, niż mogłoby się wydawać. Wykorzystanie dedykowanego adaptera lub kondensatora typu WKSL pozwala niemal całkowicie pozbyć się drażniącego migotania lamp.

Warto pamiętać, że stabilne zasilanie bezpośrednio wpływa na trwałość urządzenia, chroniąc delikatny układ elektroniczny przed skutkami niepożądanych przepięć oraz szkodliwymi interferencjami w instalacji.

Jak podłączyć kondensator do LED?

Kondensator montujemy w układzie równoległym do odbiornika, łącząc jego bieguny odpowiednio z przewodem fazowym L oraz neutralnym N. Taka konfiguracja tworzy skuteczną drogę dla prądów upływu, co rozwiązuje problemy z migotaniem oświetlenia.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Najwygodniejszym miejscem na instalację jest kostka przyłączeniowa samej oprawy, choć równie dobrze możesz umieścić komponent w:

• puszce nad sufitem,
• w pobliżu włącznika z podświetleniem.

Najważniejsze, aby element znalazł się bezpośrednio w torze zasilającym lampę LED. Zawsze wybieraj podzespoły klasy X2 o napięciu pracy co najmniej 275 V AC. Bezpieczeństwo jest priorytetem, dlatego dopilnuj, by całość prac odbyła się wewnątrz puszek instalacyjnych. Zadbaj o solidny montaż przewodów w złączkach – unikniesz wtedy ryzyka zwarcia oraz poluzowania styków. Staranność na tym etapie to gwarancja stabilnej pracy całego układu zasilanego prądem zmiennym.

Czy można wpiąć kondensator do jednej żarówki?

Podłączenie kondensatora bezpośrednio przy wybranej żarówce to sprawdzone rozwiązanie, szczególnie w instalacjach, gdzie wiele punktów świetlnych połączono równolegle. Taki zabieg pozwala skutecznie zniwelować prąd upływu, który odpowiada za irytujące żarzenie diod po wyłączeniu światła. Jeśli jednak nasza elektryka jest bardziej rozbudowana, końcowy efekt zależy od miejsca montażu oraz samej topologii okablowania.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Często praktykuje się umieszczanie komponentu w puszce podtynkowej nad sufitem lub bezpośrednio za włącznikiem, co zapewnia kompleksową ochronę całego obwodu. Trzeba przy tym uważać na dobór pojemności elementu – zbyt duża wartość wpłynie na pobór energii i sprawi, że układ zasilający będzie wygaszał się z zauważalnym opóźnieniem.

Jeśli mimo zastosowania kondensatora problem nadal występuje, warto rozważyć dołączenie:

• rezystora,
• dedykowanego eliminatora rozbłysków.

Te dodatkowe podzespoły nie tylko stabilizują pracę elektroniki, ale również wydłużają żywotność źródeł światła i skutecznie chronią instalację przed uciążliwymi zakłóceniami płynącymi z sieci.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

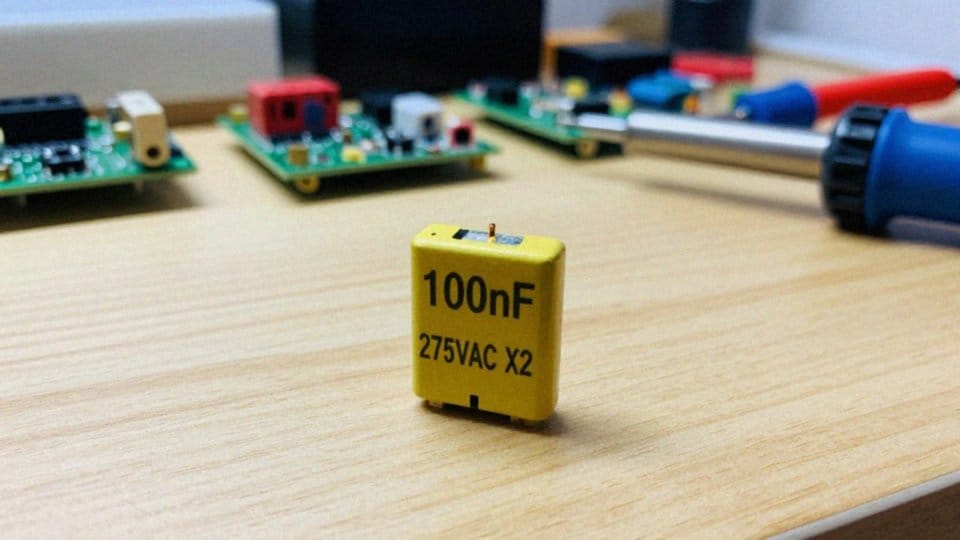

Jaką pojemność kondensatora wybrać?

W typowych instalacjach oświetleniowych zasilanych napięciem 230 V najczęściej stosuje się kondensator 100 nF (0,1 µF) o napięciu 275 VAC. Ten niewielki element skutecznie rozprawia się z uciążliwym żarzeniem i migotaniem diod LED, które często pojawia się w przypadku włączników z podświetleniem. Kluczowe jest jednak dopasowanie pojemności do charakterystyki konkretnego obciążenia oraz parametrów zastosowanej przetwornicy. Zbyt niska wartość może okazać się niewystarczająca, pozostawiając niepożądaną poświatę, z kolei zbyt wysoka niekiedy skutkuje wzrostem prądu rozruchowego lub irytującym efektem opóźnionego wygaszania światła.

Jeśli korzystasz ze ściemniacza, sprawa robi się bardziej złożona – kondensator musi współpracować z dedykowanym modułem lub ściśle odpowiadać zaleceniom producenta źródła światła, w przeciwnym razie standardowe rozwiązania mogą zakłócać pracę układu regulacji. Warto zaznaczyć, że w systemach opartych na taśmach LED dodatkowy kondensator zazwyczaj nie jest potrzebny, ponieważ zasilacze do taśm posiadają już wbudowane filtry oraz kondensatory elektrolityczne stabilizujące napięcie.

Pamiętaj, aby do eliminacji żarzenia nigdy nie używać klasycznych kondensatorów elektrolitycznych. Najlepszym wyborem będą podzespoły przeciwzakłóceniowe typu MKP lub inne, które zaprojektowano specjalnie do pracy pod napięciem zmiennym.

Jak podłączyć kondensator do silnika jednofazowego? Przewodnik krok po kroku

Gdzie zamontować kondensator: w kostce czy w puszce?

Decyzja o tym, czy umieścić kondensator w kostce przyłączeniowej, czy w puszce, zależy przede wszystkim od:

• ilości wolnego miejsca,
• łatwości serwisowania instalacji.

Jeśli chcesz wyeliminować efekt żarzenia pojedynczej lampy LED, montaż elementu bezpośrednio przy oprawie będzie strzałem w dziesiątkę – pozwala na błyskawiczne wypięcie lub wymianę komponentu bez rozbierania sufitu podwieszanego. Gdy planujesz zabezpieczyć cały obwód z kilkoma punktami świetlnymi, lepiej sprawdzi się puszka łączeniowa ukryta nad sufitem, która skupia ochronę dla wszystkich źródeł światła w jednym punkcie.

Inaczej wygląda sytuacja przy nowoczesnych włącznikach dotykowych czy szklanych; te wymagają często obecności prądów upływu, więc kondensator lub dedykowany adapter LED najlepiej zamontować bezpośrednio w puszce pod przyciskiem. Niezależnie od wybranego miejsca montażu, najważniejszą kwestią pozostaje bezpieczeństwo. Zawsze stosuj wyłącznie podzespoły przeznaczone do instalacji elektrycznych, charakteryzujące się odpowiednią klasą odporności na napięcie szczytowe, najlepiej typu X lub Y.

Kondensator w silniku jednofazowym — jak działa i jak dobrać odpowiedni?

Montując je, zadbaj również o odpowiedni luz – ściskając elementy w zbyt małej puszce, łatwo doprowadzić do ich mechanicznego uszkodzenia podczas domykania pokryw.

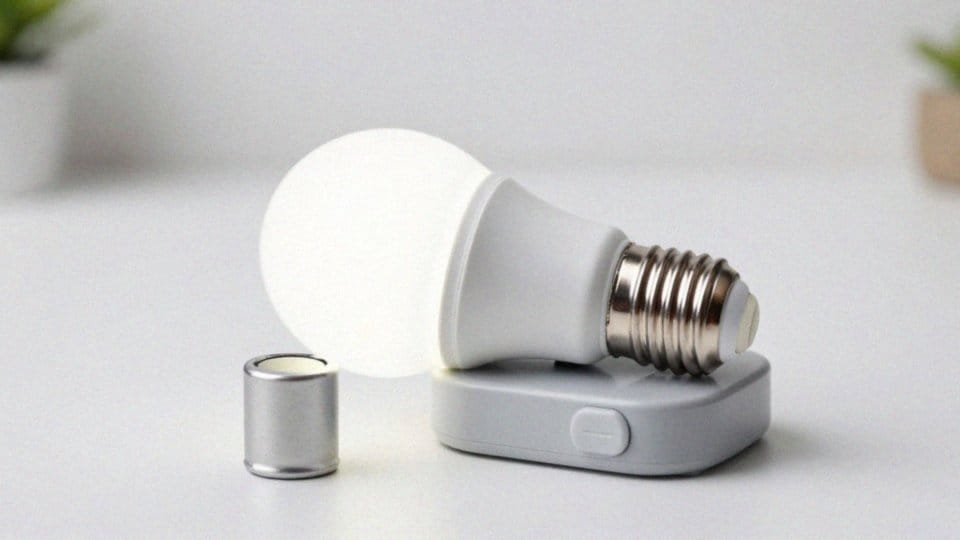

Czy kondensator współpracuje ze ściemniaczami?

W sytuacjach wymagających płynnej regulacji jasności oświetlenia, kondensator może posłużyć jako wsparcie dla tradycyjnego ściemniacza, jednak wymaga to sporej ostrożności. Podstawą jest upewnienie się, że zarówno sama żarówka LED, jak i osprzęt sterujący zostały zaprojektowane do pracy w takim trybie. W tej konfiguracji element ten pełni rolę stabilizatora, który skutecznie eliminuje uciążliwe migotanie pojawiające się często przy mocniejszym przyciemnieniu światła.

Harmonijna współpraca wszystkich komponentów to klucz do sukcesu. Niewłaściwie dobrany podzespół może nie tylko zakłócać działanie zaawansowanych ściemniaczy fazowych, ale też prowadzić do powstawania irytujących efektów w pracy całego układu. W razie powracających problemów z regulacją, najrozsądniejszym krokiem jest skorzystanie z dedykowanych modułów lub adapterów LED, rekomendowanych przez producenta.

Silnik jednofazowy bez kondensatora — jak działa i jak go podłączyć?

Takie wyposażenie gwarantuje bezpieczne zasilanie i pełną kompatybilność, minimalizując ryzyko awarii wynikających z niedopasowania urządzeń elektronicznych.

Czy kondensator eliminuje żarzenie przy włącznikach podświetlanych?

Włączniki z podświetleniem zawdzięczają swoją funkcjonalność niewielkiemu prądowi upływu, który zasila neonówkę lub diodę. Zdarza się jednak, że ten przepływ energii powoduje uciążliwe migotanie lub żarzenie lamp po ich wyłączeniu. Rozwiązaniem tego problemu jest montaż kondensatora, popularnie zwanego eliminatorem rozbłysków. Element ten wpinamy równolegle do obwodu, łącząc go bezpośrednio między przewód fazowy a neutralny. Przejmuje on na siebie prąd z podświetlenia, dzięki czemu układ elektroniczny żarówki nie gromadzi ładunku.

Standardowym wyborem fachowców okazuje się filtr o parametrach:

• 100 nF,
• 275 V AC.

Choć na rynku dostępne są także gotowe adaptery LED, które stanowią wygodniejszą alternatywę. Jeśli mimo instalacji kondensatora światło gaśnie z wyraźnym opóźnieniem, prawdopodobnie przetwornica w lampie rozładowuje się zbyt wolno. W takiej sytuacji warto eksperymentować z pojemnością elementu lub dorzucić rezystor. Co istotne, w przypadku taśm LED sprawa jest prostsza – ich zasilacze posiadają już wbudowane filtry, więc dodatkowe komponenty są zazwyczaj zbędne.

Jak podłączyć silnik 1 fazowy? Praktyczny poradnik krok po kroku

Sam montaż eliminatora można przeprowadzić w puszce instalacyjnej pod włącznikiem lub bezpośrednio przy suficie. Dobrze dobrany podzespół całkowicie usuwa efekt żarzenia, przywracając pełen komfort użytkowania podświetlanych włączników bez ingerencji w ich podstawową pracę.
