Jak podłączyć silnik? Poradnik dla elektryków i majsterkowiczów

Jak bezpiecznie podłączyć, zabezpieczyć i przetestować silnik trójfazowy?

Pracę nad montażem urządzeń zawsze zaczynaj od odcięcia dopływu prądu. Dla absolutnego bezpieczeństwa koniecznie sprawdź brak napięcia za pomocą multimetru lub próbników. Przestrzegaj zasad BHP – załóż okulary ochronne oraz odpowiednie rękawice elektroizolacyjne.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Kluczowym krokiem jest prawidłowa identyfikacja przewodów:

• fazowych L1, L2, L3,
• neutralnego N,
• oraz ochronnego PE.

Pamiętaj, aby dobrać odpowiedni przekrój okablowania, który będzie dopasowany do mocy silnika. Aby zapewnić trwałość instalacji, wszystkie końcówki kabli zabezpiecz tulejkami lub końcami oczkowymi. Ochronę przed zwarciami i przeciążeniami zagwarantują Ci:

• wyłączniki nadprądowe,
• przekaźniki termiczne,
• łączniki krzywkowe.

Nie zapomnij również o solidnym uziemieniu, które jest fundamentem bezpiecznej pracy. Zanim wciśniesz przycisk „start”, sprawdź rezystancję uzwojeń oraz klasę izolacji w zgodzie z dokumentacją techniczną i obowiązującymi normami.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Podczas testu rozruchowego włącz zasilanie tylko na chwilę, aby zweryfikować kierunek obrotów, poziom hałasu i temperaturę pracy. Dzięki próbom bez obciążenia łatwiej wyłapiesz ewentualne spadki mocy. Regularna konserwacja, polegająca przede wszystkim na dbaniu o stan izolacji i monitorowaniu ciepła, znacząco wydłuży życie Twojego urządzenia. Jeśli jednak poczujesz niepewność w kwestiach technicznych, montaż najlepiej powierzyć wykwalifikowanemu elektrykowi.

Jak przygotować stanowisko i narzędzia?

Przygotowanie stanowiska pracy pod montaż silnika warto zacząć od wnikliwej analizy dokumentacji technicznej. To właśnie tam znajdziesz kluczowe wytyczne dotyczące warunków instalacji, w tym:

• wymaganego stopnia ochrony IP,
• sposobu uziemienia,
• optymalnej efektywności chłodzenia.

Zanim przystąpisz do działania, skompletuj niezbędny zestaw narzędzi. Pod ręką powinny znaleźć się:

• multimetr,
• próbnik napięcia,
• wskaźnik kolejności faz,
• zestaw izolowanych śrubokrętów,
• szczypce,
• klucze.

Do prac wykończeniowych przygotuj natomiast drobne akcesoria montażowe:

• końcówki kablowe,
• odpowiednie tulejki,
• złączki,
• solidną taśmę izolacyjną.

Dobór właściwego przewodu to kolejny istotny etap. Dla standardowej instalacji trójfazowej z uziemieniem ochronnym (PE) sprawdzi się wariant 4-żyłowy, natomiast jeśli system wymaga przewodu neutralnego (N), musisz sięgnąć po wersję 5-żyłową. Pamiętaj, aby przekrój żył zawsze dostosować do mocy silnika oraz parametrów zasilania – niezależnie od tego, czy pracujesz z napięciem 230/400 V, czy korzystasz z inwertera lub transformatora.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Zadbaj o puszki przyłączeniowe, weryfikując czystość styków i czytelność ich oznaczeń. Zanim przełączysz pierwsze zasilanie, sprawdź kompletność zabezpieczeń: upewnij się, że styczniki, wyłączniki oraz przekaźniki termiczne są zamontowane prawidłowo. Traktuj przepisy BHP jako absolutny priorytet, ponieważ dbałość o bezpieczeństwo jest najważniejszym elementem każdej technicznej procedury.

Kiedy stosować połączenie w gwiazdę, a kiedy w trójkąt?

Wybór właściwego sposobu łączenia uzwojeń silnika wymaga uważnej analizy danych na tabliczce znamionowej oraz parametrów dostępnej sieci. Jeśli dysponujesz zasilaniem 3×400 V, najbezpieczniejszym rozwiązaniem będzie układ w gwiazdę (Y). Dzięki obniżeniu napięcia przypadającego na każde z uzwojeń do wartości fazowej, silnik startuje znacznie łagodniej, co skutecznie minimalizuje prąd rozruchowy. Zupełnie inaczej wygląda sytuacja przy zasilaniu 3×230 V, gdzie stosuje się połączenie w trójkąt (Δ). Pozwala ono podać pełne napięcie znamionowe bezpośrednio na uzwojenia, co momentalnie przekłada się na wyższą moc i większy moment rozruchowy urządzenia.

Warto pamiętać, że każdy błąd w mostkowaniu zacisków może mieć poważne konsekwencje – od trwałego uszkodzenia izolacji po całkowitą utratę funkcjonalności, o czym najczęściej informuje charakterystyczne buczenie pracującej maszyny. W przemyśle, przy dużych obciążeniach, standardem jest stosowanie układu gwiazda-trójkąt. Dzięki automatycznemu przełączaniu za pomocą styczników, silnik rozpoczyna pracę w gwiazdę, ograniczając udar prądowy, a następnie płynnie przechodzi w trójkąt, gwarantując maksymalną wydajność w trybie ciągłym.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Co istotne, silniki trójfazowe do poprawnego funkcjonowania nie potrzebują przewodu neutralnego. Zanim jednak przystąpisz do montażu, zawsze zajrzyj do dokumentacji technicznej i upewnij się, że schemat jest zgodny z obowiązującymi normami dla Twojej instalacji.

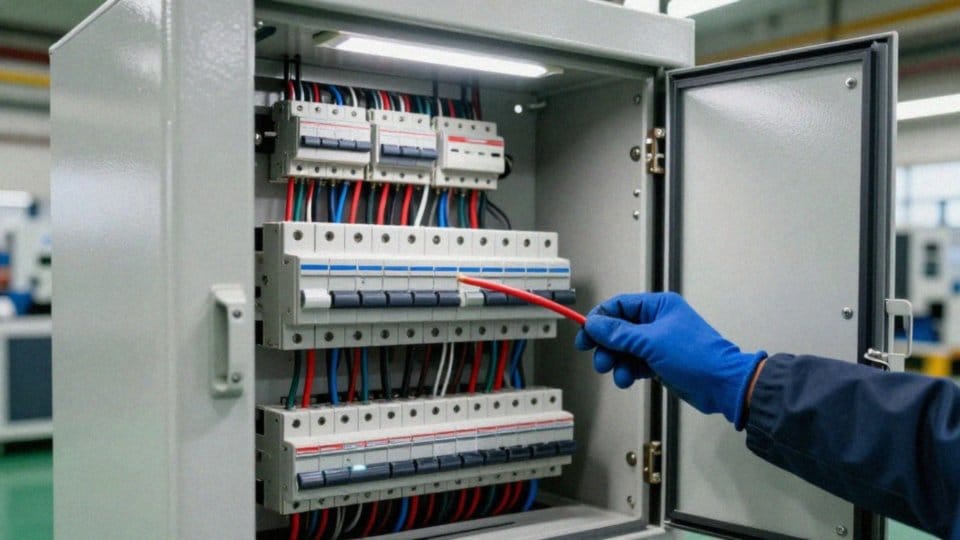

Jak podłączyć silnik z 4 lub 5 przewodami?

Zanim przystąpisz do podłączania silnika, zajrzyj do dokumentacji technicznej – to tam znajdziesz klucz do prawidłowej identyfikacji wyprowadzeń w puszce przyłączeniowej. Wersja z przewodem czterożyłowym opiera się na trzech fazach i ochronnym PE, natomiast wariant pięciożyłowy wprowadza dodatkowo przewód neutralny N. Choć ten ostatni rzadko jest niezbędny do samej pracy silnika trójfazowego, bywa kluczowy, gdy w grę wchodzą obwody sterowania.

Dbając o trwałość instalacji, koniecznie sięgnij po:

• tulejki,
• końcówki oczkowe.

Dzięki nim połączenia w skrzynce zaciskowej będą pewne, co znacznie ogranicza ryzyko poluzowania styków czy powstawania niebezpiecznych łuków elektrycznych. Pamiętaj, aby przewody fazowe wpiąć w odpowiednie punkty, a żyłę ochronną zawsze przymocować do zacisku oznaczonego symbolem uziemienia. W trudniejszych warunkach pracy, gdzie silnik jest narażony na drgania lub wilgoć, warto dodatkowo zabezpieczyć całość rurkami termokurczliwymi.

Jak podłączyć silnik od pralki do prądu? Przewodnik krok po kroku

Zanim podasz napięcie, wykonaj niezbędne testy:

• sprawdź ciągłość połączeń ochronnych,
• zmierz rezystancję uzwojeń.

Nie zapomnij też o odpowiednim doborze zabezpieczeń – wyłączniki nadprądowe i przekaźniki termiczne muszą być ściśle dopasowane do wartości prądów znamionowych widniejących na tabliczce znamionowej urządzenia. Jeśli instalacja zawiera styczniki lub rozrusznik, bezwzględnie trzymaj się schematu montażowego. Precyzja na tym etapie to jedyny sposób, by uniknąć błędnego kierunku obrotów czy uszkodzenia uzwojeń wynikającego z niewłaściwej kolejności faz. Skrupulatna kontrola poprawności wszystkich połączeń to najlepsza inwestycja w bezawaryjną pracę maszyny przez długie lata.

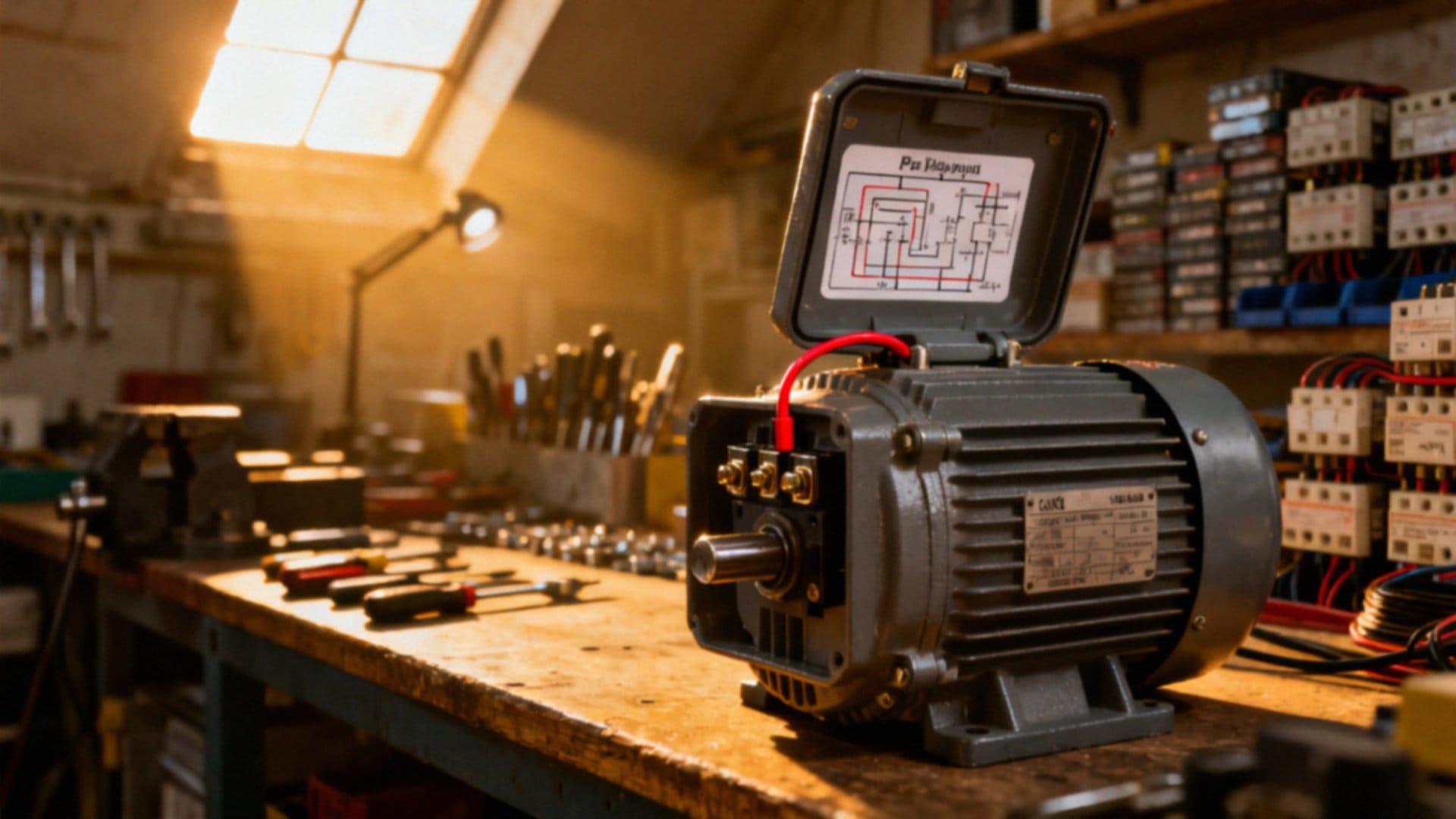

Jak podłączyć silnik do jednej fazy?

Jeśli nie masz dostępu do sieci trójfazowej, możesz uruchomić silnik trójfazowy z jednej fazy, wykorzystując kondensator pracy. Element ten generuje przesunięcie fazowe niezbędne do wprawienia wirnika w ruch. Trzeba jednak liczyć się z wyraźną utratą wydajności:

• moc jednostki spadnie o około 40%,
• moment rozruchowy zmaleje nawet o połowę.

Kluczowe jest precyzyjne dobranie pojemności kondensatora zgodnie z wytycznymi producenta. Błąd w obliczeniach może skutkować przegrzewaniem uzwojeń, dlatego warto regularnie kontrolować temperaturę silnika i nie przeciążać go mechanicznie. Pamiętaj też o kwestiach bezpieczeństwa – cały układ musi posiadać solidne uziemienie oraz odpowiednie zabezpieczenia przeciwprzeciążeniowe. Traktuj to rozwiązanie raczej jako doraźną pomoc. Jeśli planujesz długotrwałą pracę pod pełnym obciążeniem, rozwiązaniem będzie modernizacja instalacji do zasilania trójfazowego albo zakup falownika. Inwerter pozwala zasilić silnik trójfazowy z domowego gniazdka, minimalizując przy tym straty wydajności. Pamiętaj, aby każdą instalację przeprowadzać ściśle według dokumentacji technicznej urządzenia.

Jak podłączyć wyłącznik trójfazowy? Krok po kroku z instrukcją

Jak uzyskać różne obroty silnika?

Osiągnięcie różnych prędkości obrotowych silnika wymaga albo fizycznej modyfikacji połączeń uzwojeń, albo zastosowania nowoczesnych układów sterowania. W przypadku silników z dwoma uzwojeniami typu podwójna gwiazda, wybór konkretnego biegu sprowadza się do zasilenia właściwych zacisków. Zasilenie punktów 1-2-3 aktywuje na przykład wysokie obroty, podczas gdy przełączenie na styki 4-5-6 pozwala na pracę w trybie niskim.

Kluczowe jest tutaj zachowanie precyzji podczas mostkowania i ścisłe trzymanie się wytycznych producenta, gdyż najdrobniejszy błąd w konfiguracji może trwale uszkodzić uzwojenia. Procesem przełączania sekwencji pracy zarządzają styczniki wchodzące w skład rozbudowanej automatyki. To one odpowiadają za płynne przeskakiwanie między grupami zacisków, co gwarantuje nie tylko uzyskanie żądanej szybkości, ale także prawidłowego kierunku obrotów.

Jeśli zajdzie potrzeba zmiany kierunku na przeciwny, wystarczy zamienić miejscami dowolne dwie fazy, choćby L1 z L2. Każda taka operacja wymaga rygorystycznych testów, aby wykluczyć uciążliwe buczenie silnika czy awarie rozruchowe.

Podłączenie cewki do silnika elektrycznego — krok po kroku i najważniejsze informacje

W sytuacjach wymagających płynnej regulacji i precyzyjnego sterowania momentem obrotowym, najskuteczniejszym narzędziem pozostaje inwerter. Dzięki płynnej zmianie częstotliwości i napięcia wyjściowego, falownik daje pełną kontrolę nad dynamiką pracy jednostki bez fizycznej ingerencji w okablowanie. Pozwala on na stabilną pracę przy niskich obrotach pod dużym obciążeniem, co w tradycyjnych układach stycznikowych jest niezwykle trudne do osiągnięcia.

Pamiętaj, że niezależnie od wybranej metody, fundamentem jest zawsze ścisłe przestrzeganie schematów montażowych oraz stosowanie rzetelnych zabezpieczeń przeciążeniowych.
