Jak podłączyć wyłącznik trójfazowy? Krok po kroku z instrukcją

Co to jest wyłącznik trójfazowy?

Wyłącznik trójfazowy to kluczowy element instalacji przemysłowych, zaprojektowany z myślą o bezpiecznym odcinaniu zasilania w obwodach 400V. Mechanizm ten zarządza trzema fazami jednocześnie, wykorzystując oznaczenia wejściowe R, S, T oraz wyjściowe U, V, W. Pozwala to na skuteczną izolację urządzeń, na przykład silników, podczas rutynowych przeglądów czy w sytuacjach wymagających natychmiastowej reakcji na awarię.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Element ten rzadko działa w izolacji; najczęściej integruje się go z:

• wyłącznikami nadprądowymi,
• wyłącznikami silnikowymi,
• stycznikami,
• układami gwiazda-trójkąt.

Co stanowi solidną barierę dla instalacji przed skutkami zwarć i przeciążeń. Planując montaż, należy bezwzględnie przestrzegać obowiązujących norm bezpieczeństwa. Kluczowe jest nie tylko precyzyjne oznaczenie zacisków fazowych, ale także staranny dobór przekroju przewodów, który zapewni stabilną i bezpieczną pracę całego układu.

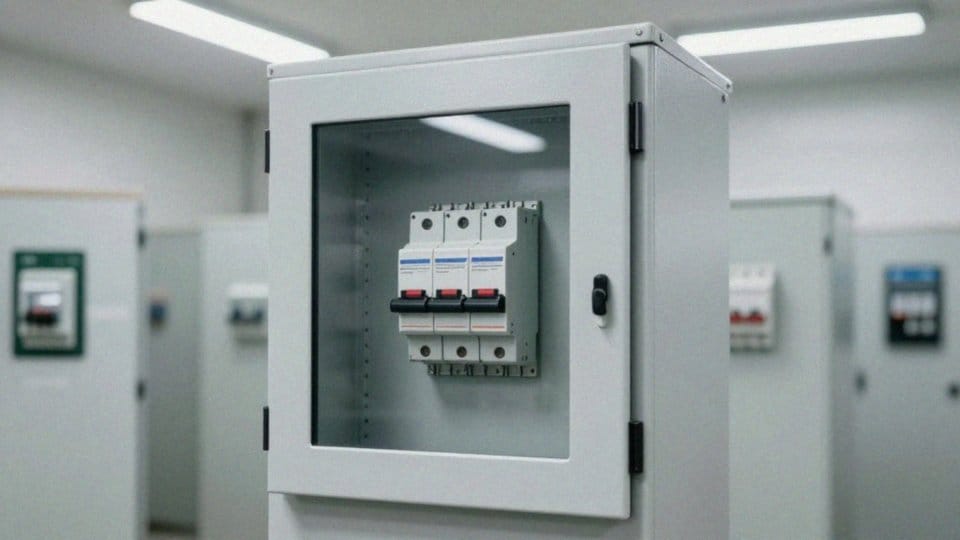

Jak dobrać wyłącznik trójfazowy do prądu?

Wybór właściwej ochrony silnika zawsze zaczyna się od wnikliwego spojrzenia na jego tabliczkę znamionową. Najważniejszym punktem jest prąd znamionowy, oznaczany jako In, który stanowi fundament dalszych obliczeń. Nowoczesne wyłączniki silnikowe wyposażone są w wygodne pokrętła, pozwalające idealnie dopasować próg wyzwalania termicznego do konkretnego urządzenia. Złota zasada mówi, że wartość nastawy (Inas) powinna wynosić 1,1 prądu znamionowego silnika.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Decydując o modelu urządzenia, nie można zapominać o prądzie rozruchu, który bywa wielokrotnie wyższy niż późniejsza praca ciągła. Wyłącznik pełni tu podwójną rolę:

• wyzwalacz termiczny broni nas przed przeciążeniem,
• elektromagnetyczny błyskawicznie reaguje w razie wystąpienia zwarcia.

W bardziej złożonych konstrukcjach, wykorzystujących soft-startery czy układ gwiazda-trójkąt, zakres nastaw musi być precyzyjnie dostosowany do specyfiki tak startującego napędu. Pamiętaj, aby przy projektowaniu zabezpieczeń wziąć pod uwagę:

• moc jednostki,
• ewentualną niesymetrię obciążenia faz,
• przekrój przewodów, który musi zagwarantować odpowiednie odprowadzanie ciepła.

Równie istotna jest koordynacja z główną rozdzielnicą. Pamiętaj też, że wszelkie prace montażowe to zadanie wyłącznie dla wykwalifikowanego elektryka. Odpowiednia konfiguracja nie tylko przedłuża żywotność instalacji, ale skutecznie chroni ją przed awariami, takimi jak szkodliwy zanik fazy.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Jak oznaczyć przewody przed podłączeniem wyłącznika trójfazowego?

Zacznij od odcięcia głównego zasilania – to absolutna podstawa bezpieczeństwa. Następnie upewnij się, że przekrój przewodów jest dopasowany do poboru prądu przez silnik. W układach pięcioprzewodowych musisz przygotować:

• trzy fazy,
• przewód neutralny N,
• przewód ochronny PE.

Pamiętaj o przejrzystym nazewnictwie: fazy zasilające oznacz jako R, S, T, a wyjściowe kierujące się do silnika jako U, V, W. Wybierając wyłączniki trójbiegunowe, zasilanie doprowadź do styków 1, 3 i 5, natomiast odbiornik podepnij pod 2, 4 i 6. Aby uniknąć pomyłek w trakcie pracy, czytelnie opisuj końcówki przewodów i na bieżąco notuj połączenia, bazując na schemacie ideowym.

W kwestii montażu najlepiej sprawdzają się sprawdzone rozwiązania, takie jak:

• zaciski śrubowe,
• szybka technologia Push-in,
• gwarantujące trwały styk.

Pamiętaj, że precyzyjna identyfikacja faz nie tylko ułatwia późniejszą diagnostykę, ale także drastycznie przyspiesza ewentualną zmianę kierunku obrotów silnika. Dopełnieniem całości jest używanie dedykowanych narzędzi; dzięki nim unikniesz uszkodzeń izolacji oraz końcówek, co ma kluczowe znaczenie dla trwałości całej instalacji.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Gdzie podłączyć przewód ochronny i neutralny?

Przewód ochronny PE wymaga solidnego zamocowania zarówno do wyznaczonego zacisku na obudowie silnika, jak i do głównego punktu uziemienia w instalacji. W układach pięcioprzewodowych przewód ten dysponuje własnym, odrębnym przyłączem, dlatego pod żadnym pozorem nie należy go łączyć z przewodem neutralnym N przy zaciskach mocy. Ten ostatni podpinamy wyłącznie w miejscu oznaczonym symbolem neutralnym, o ile oczywiście wymaga tego specyfika urządzenia.

Pamiętajmy, że nadrzędną funkcją uziemienia jest nasze bezpieczeństwo – to właśnie ono odprowadza niebezpieczny prąd w razie awarii. Pewne połączenie obudowy z przewodem ochronnym stanowi zatem fundament ochrony przeciwporażeniowej. Osoby zajmujące się podłączeniem zasilania silnika muszą posiadać stosowne uprawnienia elektryczne, gdyż jest to praca wysokiego ryzyka.

Przed finalnym uruchomieniem układu warto jeszcze raz zweryfikować zgodność wykonanych prac z dokumentacją techniczną oraz tabliczką znamionową silnika. Jeśli masz jakiekolwiek wątpliwości co do oznaczeń zacisków, zawsze sięgaj po schemat producenta. Nigdy nie zamieniaj miejscami przewodów neutralnego i ochronnego – taka pomyłka nie tylko grozi trwałym uszkodzeniem instalacji, ale przede wszystkim stanowi poważne zagrożenie dla ludzkiego zdrowia.

Podłączenie cewki do silnika elektrycznego — krok po kroku i najważniejsze informacje

Jak podłączyć wyłącznik trójfazowy krok po kroku?

Bezpieczeństwo to absolutny priorytet podczas instalacji. Zanim zaczniesz, koniecznie odłącz zasilanie. Upewnij się również, że za montaż odpowiada osoba posiadająca stosowne uprawnienia elektryczne. Pracę rozpocznij od wpięcia przewodów fazowych (L1, L2, L3) do terminali wejściowych urządzenia, które – zależnie od konkretnego modelu – mogą być opisane jako R, S, T lub 1, 3, 5. Z zacisków wyjściowych (U, V, W lub 2, 4, 6) poprowadź okablowanie bezpośrednio do silnika. Jeśli stosujesz przełącznik 3-biegunowy lub łącznik krzywkowy, ściśle trzymaj się dołączonego schematu ideowego. Pamiętaj, aby solidnie dokręcić wszystkie śruby zaciskowe; wszelkie luzy na stykach mogą wywołać niebezpieczne przegrzewanie się instalacji.

W przypadku zaawansowanych konfiguracji, np. układu gwiazda-trójkąt, postępuj zgodnie z poniższymi wytycznymi:

• dla połączenia w gwiazdę zewrzyj końcówki U2, V2, W2,
• w układzie trójkąta zepnij punkty U2-V1, V2-W1 oraz W2-U1.

Montując stycznik lub wyłącznik silnikowy, skalibruj pokrętło nastawcze na wartość prądu znamionowego silnika, zgodnie z zależnością Inas ≈ In * 1,1. Przewód ochronny (PE) oraz, jeśli zachodzi taka potrzeba, neutralny (N), wprowadź do dedykowanych szyn wewnątrz obudowy, zachowując przy tym odpowiedni dystans od obwodu mocy. Gdy wszystkie połączenia będą już gotowe, przeprowadź dokładną kontrolę. Sprawdź, czy śruby są dobrze dokręcone, czy przewody mają odpowiedni przekrój i czy wszystkie oznaczenia się zgadzają. Dopiero wtedy możesz podać napięcie testowe. Pamiętaj o zachowaniu ostrożności podczas prób ruchowych, bacznie obserwując prąd rozruchowy oraz sprawdzając, czy urządzenie pracuje stabilnie i nie wpada w nadmierne wibracje.

Jak podłączyć kondensator rozruchowy do pompy? Przewodnik krok po kroku

Jak sprawdzić połączenia i uruchomić silnik trójfazowy?

Zanim uruchomisz silnik, koniecznie odłącz zasilanie. Zacznij od dokładnego sprawdzenia wszystkich zacisków oraz zgodności połączeń z dokumentacją techniczną. Skup się zwłaszcza na układzie uzwojeń:

• U1, V1, W1,
• U2, V2, W2.

Upewnij się, że konfiguracja w gwiazdę lub trójkąt jest wykonana bezbłędnie. Nie zapomnij również zweryfikować, czy przewód ochronny PE jest solidnie zamocowany, a instalacja przewodu neutralnego N odpowiada projektowi. Dopiero po upewnieniu się, że wszystko jest na swoim miejscu, włącz zasilanie i uważnie obserwuj pracę urządzenia.

Kluczowe jest wykonanie pomiarów natężeń prądów fazowych, aby wykluczyć przekroczenie dopuszczalnego prądu rozruchowego. Sprawdź również kierunek obrotów wirnika; jeśli silnik kręci się w złą stronę, wyłącz go i zamień ze sobą dowolne dwie fazy. Podczas ciągłej pracy dbaj o regularną kontrolę temperatury i czujność wobec wyłącznika silnikowego, reagując na każde zadziałanie zabezpieczeń przeciążeniowych.

Jak sprawdzić kondensator rozruchowy kosiarki? Praktyczny poradnik

W układach wyposażonych w łącznik krzywkowy do przełączania gwiazda-trójkąt warto dodatkowo skontrolować poprawność czasową tych operacji. Pamiętaj, że wszelkie prace przy urządzeniu muszą być wykonywane przez wykwalifikowany personel posiadający odpowiednie uprawnienia. Wszelkie symptomy niepokojące, jak wibracje czy nietypowa praca silnika, wymagają natychmiastowej diagnostyki, obejmującej m.in. pomiary stanu izolacji i oporności uzwojeń. Systematyczne przeglądy połączeń to podstawa bezpiecznej eksploatacji każdego napędu.

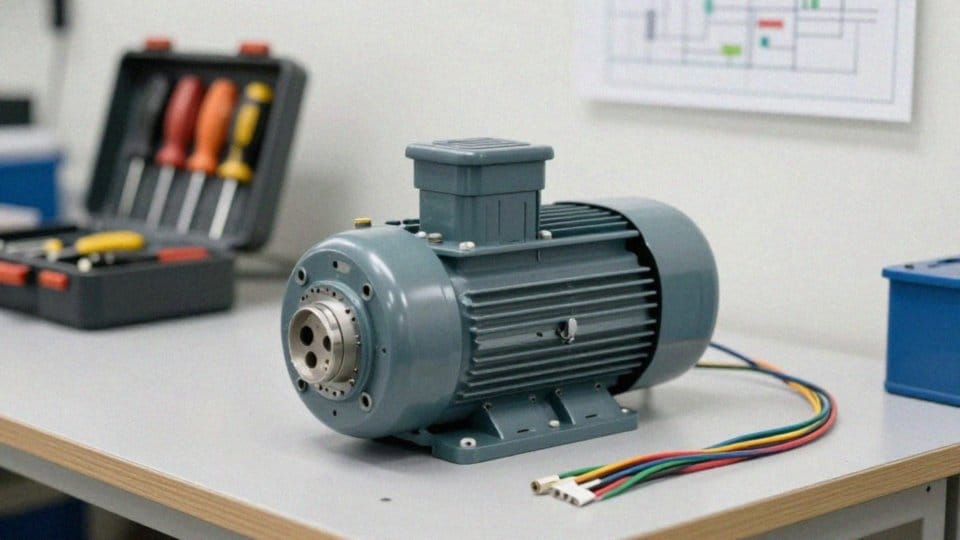

Jak zmienić kierunek wirowania silnika trójfazowego?

Chcąc zmienić kierunek wirowania silnika trójfazowego, wystarczy zamienić ze sobą dowolne dwie fazy zasilające. Możesz to zrobić zarówno przy wejściu do układu, jak i bezpośrednio na zaciskach urządzenia. Zanim jednak chwycisz za narzędzia, bezwzględnie odłącz zasilanie główne, aby zapewnić sobie pełne bezpieczeństwo. Takie prace powinny być zawsze wykonywane przez wykwalifikowanego elektryka, zgodnie z aktualnymi normami.

Istnieje kilka sprawdzonych sposobów na modyfikację pracy napędu. Najprostszym z nich jest bezpośrednia zamiana przewodów fazowych, na przykład L1 z L2, przy samych zaciskach. Wygodniejszym rozwiązaniem okazuje się montaż przełącznika obrotów typu L-0-P, który automatyzuje ten proces. Możesz również wykorzystać:

• łącznik krzywkowy,
• tradycyjny przełącznik 3-biegunowy – w takim wariancie przewody zasilające wpięte są w styki 1, 3 i 5, podczas gdy przewody silnikowe trafiają na 2, 4 oraz 6.

Natomiast w zaawansowanych układach automatyki za kierunek ruchu odpowiada sekwencja załączania faz wymuszona przez sterownik stycznikowy. Gdy wszystko jest już podpięte, włącz zasilanie i zweryfikuj, czy wirnik obraca się w pożądaną stronę. W maszynach transportowych czy tnących obowiązkowo zainstaluj blokady bezpieczeństwa, które ochronią operatorów przed skutkami nagłej zmiany parametrów. Po każdej tego typu modyfikacji sprawdź pobór prądu i monitoruj temperaturę pracy silnika. Na koniec pamiętaj o aktualizacji dokumentacji technicznej – przejrzyste oznaczenie faz w nowym układzie znacząco ułatwi ewentualną diagnostykę w przyszłości.
