Co to jest podłączenie kondensatora do silnika jednofazowego?
Podłączenie kondensatora do silnika jednofazowego sprowadza się do stworzenia specyficznego układu elektrycznego, w którym komponent ten łączy się szeregowo z uzwojeniem pomocniczym. Kluczowym zadaniem tego elementu jest wywołanie przesunięcia fazowego między prądami, co pozwala na wygenerowanie wirującego pola magnetycznego. Bez tego efektu jednostka napędowa nie uzyska wymaganego momentu rozruchowego i po prostu nie ruszy.
Cały proces instalacji warto zacząć od poprawnej identyfikacji przewodów, które zazwyczaj różnią się kolorami, jak:
- czerń,
- czerwień,
- żółć.
Po ich rozpoznaniu należy je połączyć z odpowiednimi zaciskami zgodnie z dokumentacją techniczną urządzenia. Warto przy tym pamiętać o różnicy w działaniu poszczególnych rodzajów kondensatorów. Podczas gdy model roboczy pozostaje w obwodzie na stałe, wersja rozruchowa jest po starcie silnika odcinana przez wyłącznik odśrodkowy. Precyzyjny montaż tych podzespołów nie tylko gwarantuje płynność pracy, ale również znacząco podnosi efektywność energetyczną oraz stabilność obrotów samej jednostki.
Dlaczego silnik jednofazowy potrzebuje kondensatora?
W instalacjach jednofazowych prąd wytwarza jedynie pulsujące pole magnetyczne, które nie ma wystarczającej mocy, by samodzielnie wprawić wirnik w ruch. Rozwiązaniem tego problemu są kondensatory, które wprowadzają kluczowe przesunięcie fazowe między uzwojeniem głównym a pomocniczym. W ten sposób powstaje efekt wirującego pola, niezbędnego do prawidłowego działania napędu.
Zadania tych komponentów zmieniają się w zależności od fazy pracy silnika:
- Kondensator rozruchowy daje silnikowi potrzebny „zastrzyk” momentu obrotowego na starcie,
- Kondensator pracy dba o stabilną wydajność po osiągnięciu prędkości nominalnej.
Dobrze dobrane podzespoły znacząco poprawiają kulturę pracy urządzenia, skutecznie redukując uciążliwe buczenie oraz hamując niepożądane drgania konstrukcyjne. Warto jednak pamiętać, że awaria układu kondensatorowego szybko da o sobie znać. Jeśli te elementy przestaną działać poprawnie, silnik może w ogóle nie wystartować, a w trakcie pracy będzie się nadmiernie nagrzewać i tracić na efektywności, co w dłuższej perspektywie prowadzi do poważnych uszkodzeń.
Czym różni się rozruch od pracy silnika jednofazowego?
Rozruch stanowi krytyczny moment, w którym silnik musi nabrać odpowiedniej prędkości obrotowej. Proces ten generuje spore zapotrzebowanie na wysoki moment startowy oraz konkretne przesunięcie fazowe. Rozwiązaniem jest tu kondensator rozruchowy o dużej pojemności, wpięty szeregowo w uzwojenie pomocnicze. Gdy jednostka osiągnie około 75% prędkości znamionowej, układ automatycznie odłącza wspomniany element za pomocą czujnika odśrodkowego lub przekaźnika. Dalsza praca przebiega już bez udziału obwodu startowego. Wówczas kluczową rolę przejmuje kondensator pracy, którego zadaniem jest stabilizacja fazy i poprawa sprawności urządzenia. Ten komponent ma znacznie mniejszą pojemność i pozostaje wpięty na stałe między zaciski zasilające.
Główne różnice techniczne między tymi podzespołami sprowadzają się do trzech kwestii:
- kondensatory rozruchowe charakteryzują się znacznie większą pojemnością, niezbędną do pokonania bezwładności podczas startu,
- ich czas pracy jest bardzo krótki, podczas gdy kondensatory robocze projektuje się z myślą o długotrwałym, ciągłym obciążeniu,
- sekcja pomocnicza potrzebuje wyższej rezystancji w momencie rozruchu, natomiast w fazie ciągłej najważniejsza jest stabilność samego zasilania.
Pamiętaj, że użycie kondensatora rozruchowego w trybie ciągłym to prosty sposób na błyskawiczne przegrzanie i trwałe uszkodzenie silnika.
Jak dobrać pojemność i napięcie kondensatora?
Wybór odpowiedniego kondensatora to przede wszystkim analiza wymagań silnika, gdzie kluczową rolę odgrywa jego moc wyrażona w kilowatach. W praktyce najczęściej korzystamy z prostego wzoru: CB = 70 × P [kW], który pozwala szybko oszacować potrzebną pojemność w mikrofaradach. Dla przykładu, przy wentylatorze o mocy 0,18 kW otrzymamy wynik rzędu 12,6 µF.
Pamiętaj jednak, by każde wyliczenie zawsze konfrontować z tabliczką znamionową oraz wytycznymi producenta, które precyzują wymagany prąd roboczy. W kwestii zasilania sieciowego 230 V, napięcie kondensatora powinno być o co najmniej połowę wyższe od zasilającego, dlatego najbezpieczniejszym wyborem okazują się modele w zakresie 400–450 V AC.
Zaniedbanie tych parametrów niesie ze sobą konkretne zagrożenia:
- jeśli zastosujesz zbyt małą pojemność, silnik będzie miał trudności z rozruchem i zacznie się przegrzewać,
- zbyt niskie napięcie znamionowe może doprowadzić do nagłego uszkodzenia komponentu.
Szukając właściwego rozwiązania, zwróć uwagę na to, by kondensator był przystosowany do pracy ciągłej i posiadał odpowiednią klasę temperaturową – to gwarancja stabilnej eksploatacji. Pamiętaj, że kondensatory rozruchowe nie sprawdzają się w długotrwałym użyciu i pod żadnym pozorem nie powinny być w ten sposób stosowane, gdyż grozi to ich szybkim spaleniem. Zawsze upewnij się, że wybrany podzespół w pełni odpowiada specyfikacji technicznej twojego urządzenia.

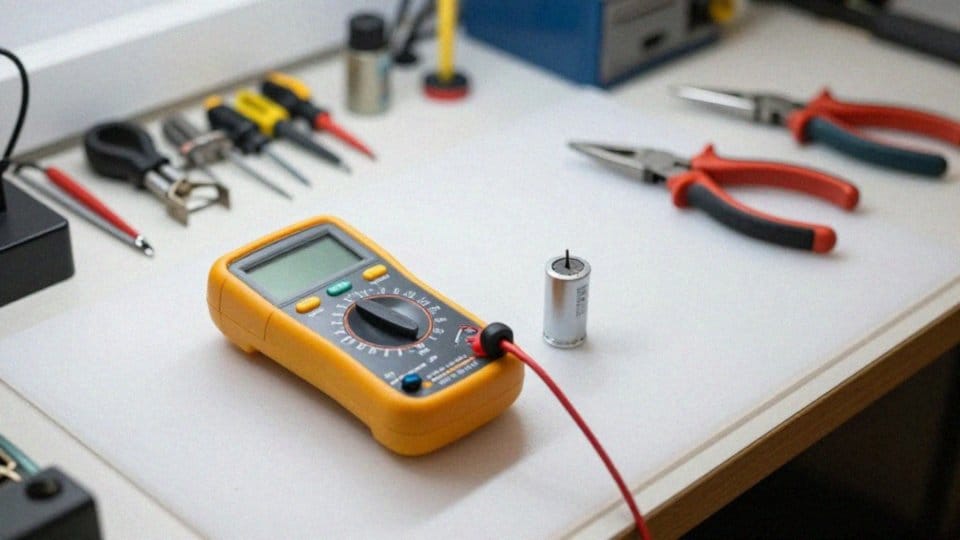

Jak sprawdzić kondensator multimetrem przed podłączeniem?
Zanim rozpoczniesz jakiekolwiek prace serwisowe, koniecznie odłącz zasilanie i rozładuj elektrody kondensatora, najlepiej przy pomocy rezystora 10 kΩ. Pamiętaj, że kluczem do bezpiecznej pracy jest stosowanie izolowanych narzędzi oraz właściwej odzieży ochronnej.
Samą kondycję podzespołu możesz sprawdzić w trzech krokach:
- Weryfikacja pojemności: za pomocą odpowiedniego multimetru porównaj uzyskany wynik z parametrami podanymi na obudowie – jeśli urządzenie wskazuje zero lub wartość znacząco odbiegającą od normy, to znak, że część jest niesprawna.
- Pomiar rezystancji: ustawiając omomierz na wysoki zakres, sprawny kondensator powinien zachować się jak w trakcie ładowania, wykazując stopniowy wzrost oporu aż do osiągnięcia stanu przerwy. Jeśli natomiast miernik stale wskazuje niską wartość, prawdopodobnie doszło do trwałego zwarcia wewnętrznego.
- Dokładne oględziny: każde wybrzuszenie, pęknięcie czy wyciek elektrolitu to sygnał, że element należy natychmiast wymienić.
W praktyce uszkodzony kondensator często daje o sobie znać poprzez buczenie silnika, zablokowany wirnik albo wyraźny spadek mocy podczas pracy pod obciążeniem. Jeśli pomiary nie dają jasnej odpowiedzi, warto sięgnąć po profesjonalny miernik ESR lub skonsultować się z serwisantem. Ostateczną weryfikację zawsze przeprowadzaj w oparciu o dokumentację techniczną silnika – dopiero po zestawieniu z nią wyników testów możesz bezpiecznie przystąpić do montażu.
Jak połączyć kondensator z uzwojeniami silnika?
Zanim zaczniesz montaż, koniecznie odetnij zasilanie, aby zapewnić sobie pełne bezpieczeństwo. W puszce przyłączeniowej znajdziesz przewody w kolorach czarnym, czerwonym i żółtym oraz zaciski oznaczone jako L1, L2 i N.
W przypadku wentylatorów FERONO zaczynamy od:
- wpięcia fazy do zasilania,
- przewodu neutralnego do wolnego styku N.
Kondensator pracy umieść bezpośrednio między uzwojeniem pomocniczym a głównym, czyli stykami L1 oraz L2. Jeśli korzystasz też z kondensatora rozruchowego, włącz go szeregowo pomiędzy koniec uzwojenia pomocniczego a punkt wspólny. Pamiętaj o właściwej konfiguracji kolorów:
- czarny biegnie do L1,
- czerwony do neutralnego złącza.
Zanim sfinalizujesz instalację, sprawdź miernikiem rezystancję uzwojeń, upewniając się, że zgadza się ona z danymi technicznymi silnika. Wszystkie punkty połączeń starannie zabezpiecz taśmą izolacyjną lub rurkami termokurczliwymi, co skutecznie zapobiegnie zwarciom. Nie zapomnij również o solidnym przykręceniu przewodu ochronnego PE do zacisku z symbolem uziemienia. Na koniec zadbaj o to, by kondensator był sztywno zamocowany w obudowie, co ochroni go przed wilgocią i drganiami.
Po zamknięciu całości podłącz prąd i sprawdź, czy silnik startuje płynnie. W razie problemów, gdy jednostka nie chce ruszyć lub pracuje niepokojąco głośno, natychmiast wyłącz napięcie i jeszcze raz zweryfikuj poprawność połączeń ze schematem.

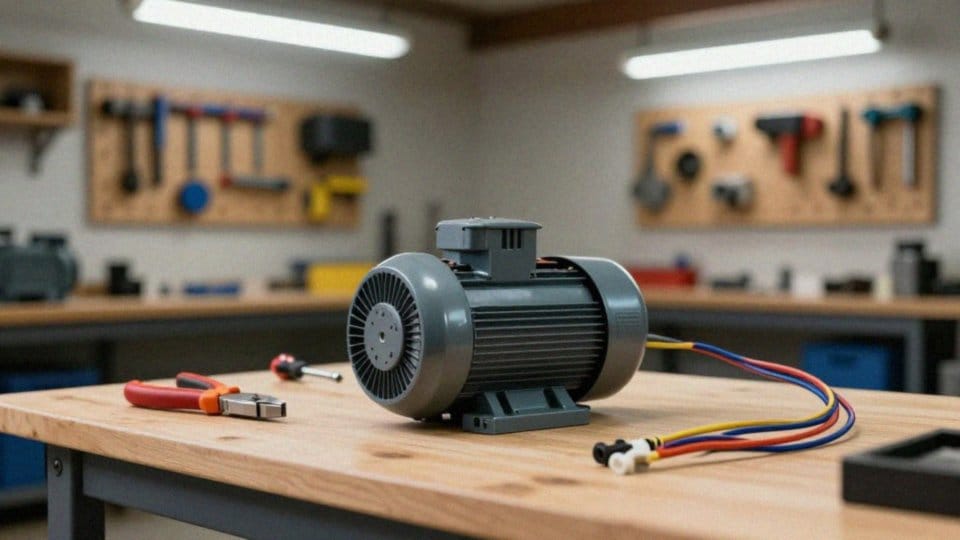

Jak zmienić kierunek obrotów silnika jednofazowego?
Aby zmienić kierunek obrotów silnika, należy zamienić miejscami wyprowadzenia uzwojenia pomocniczego względem głównego. Zanim jednak zaczniesz, bezwzględnie odłącz napięcie 230 V. Pamiętaj, aby przewód ochronny PE pozostał nienaruszony przez cały proces. W większości jednofazowych jednostek procedura wygląda następująco:
- namierz przewody uzwojenia pomocniczego, które najczęściej oznaczone są jako czarny i żółty lub wpięte w zaciski U1 i Z,
- zamień je miejscami na listwie zaciskowej lub przekładając przewody w obrębie kondensatora – pozwoli to odwrócić fazę prądu w tym obwodzie,
- jeśli operujesz na silniku z żyłami w kolorach czarnym, czerwonym i żółtym, przepnij czarny przewód z zacisku L1 na drugą stronę kondensatora,
- sprawdź, czy nic się nie poluzowało i czy nie doszło do zwarcia fazy z przewodem neutralnym,
- pierwszy start najlepiej wykonać krótkim impulsem napięcia.
Jeśli sprzęt nie chce ruszyć, wydaje nietypowe dźwięki lub pracuje nierówno, natychmiast odetnij zasilanie i sprawdź ciągłość przewodów. Należy pamiętać, że silniki wyposażone w wyłącznik odśrodkowy mogą wymagać ingerencji wewnątrz uzwojeń, co bywa skomplikowane lub wręcz niemożliwe. W trudniejszych przypadkach nieoceniona będzie pomoc dokumentacji technicznej. Na koniec, po zakończeniu wszystkich prac, warto sprawdzić uzwojenia omomierzem – to najprostszy sposób, by upewnić się, że nie popełniłeś błędu przy montażu i uniknąć ryzyka uszkodzenia silnika podczas rozruchu.
