Jak z jednej fazy zrobić trzy? Techniczne rozwiązania i porady

Czy z jednej fazy można uzyskać trzy fazy?

Przejście z zasilania jednofazowego na trójfazowe jest technicznie wykonalne, a najpopularniejszym rozwiązaniem okazuje się falownik. Urządzenie to sprawnie generuje trzy fazy przesunięte o 120 stopni, bazując na standardowym napięciu 230V. Trzeba jednak pamiętać, że dostępna moc wyjściowa jest ściśle ograniczona wydajnością zasilania wejściowego oraz samą sprawnością konwertera.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Alternatywą są konwertery fazowe, dostępne w wariantach:

• rotacyjnych,
• statycznych.

Niestety, często obniżają one jakość napięcia i mogą powodować kłopoty z rozruchem silników elektrycznych. Co więcej, próby wykorzystania autotransformatorów czy układów w gwiazdę lub trójkąt, choć zmieniają poziom napięcia, nie są w stanie samodzielnie wytworzyć pełnowartościowego przesunięcia fazowego niezbędnego do właściwej pracy instalacji trójfazowej.

Choć generatory trójfazowe mogą pracować w trybie jednofazowym, wszelkie metody konwersji na dłuższą metę okazują się mniej efektywne niż profesjonalna rozbudowa przyłącza. Jeśli planujesz korzystać z urządzeń o wysokim poborze mocy, zdecydowanie rozsądniej jest zwrócić się do zakładu energetycznego o modernizację instalacji do pełnego standardu 400V. Takie rozwiązanie nie tylko gwarantuje stabilne zasilanie, ale przede wszystkim eliminuje straty energii, które są nieuniknione przy stosowaniu układów pośredniczących.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Jak działa falownik przy konwersji zasilania?

Cały proces konwersji startuje od zamiany prądu przemiennego na stały, za co odpowiada prostownik. Następnie energia trafia do obwodu pośredniego, w którym kondensatory skutecznie wygładzają napięcie, usuwając wszelkie niepożądane tętnienia. Przełomowym momentem jest inwersja, podczas której tranzystory mocy przy użyciu modulacji PWM przekształcają prąd stały w trzy przesunięte o 120 stopni fale sinusoidalne.

Za precyzyjne dopasowanie amplitudy oraz częstotliwości odpowiada zaawansowana elektronika sterująca, co pozwala na płynną kontrolę pracy silnika trójfazowego. Warto pamiętać, że sprawność urządzenia bezpośrednio przekłada się na ewentualne straty energii, które zazwyczaj nie przekraczają 2-5%. Dzięki wbudowanym systemom monitorowania parametrów prądowych falownik sam chroni się przed groźnymi przeciążeniami czy skokami napięcia.

Stabilność pracy zależy jednak w dużej mierze od poprawnego doboru obciążenia; zbyt mały pobór mocy bywa ryzykowny i może prowadzić do destabilizacji całego układu. Z perspektywy bezpieczeństwa kluczowe jest przestrzeganie normy PN-IEC 60364, która nakłada obowiązek instalacji zabezpieczeń różnicowych i przepięciowych. Aby cały system działał efektywnie, podczas montażu nie można zapomnieć o pomiarach impedancji pętli zwarcia, co stanowi fundament technicznej poprawności instalacji.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Czy kondensator lub transformator zapewni przesunięcie fazy?

W silnikach jednofazowych kondensator pełni kluczową rolę, wywołując przesunięcie fazowe między prądem a napięciem. Dzięki temu powstaje pole wirujące, bez którego jednostka napędowa nie mogłaby wystartować ani utrzymać ruchu. Należy jednak mieć na uwadze, że to rozwiązanie jedynie imituje warunki pracy silnika trójfazowego, opierając się na fazie pomocniczej, co zdaje egzamin głównie przy stałym obciążeniu.

Transformatory, w tym autotransformatory, służą do zmiany poziomów napięcia, na przykład konwertując standardowe 230V na 400V. Choć w specyficznych układach mogą one wpływać na kąty fazowe, same w sobie nie wytworzą pełnoprawnej trzeciej fazy zasilania bez zaawansowanej topologii. Chcąc uzyskać stabilne przesunięcie prądu o 120 stopni, niezbędne jest sięgnięcie po falownik lub dedykowany konwerter fazowy.

W codziennej praktyce elektrycznej kondensator pozostaje najpopularniejszym wyborem dla silników jednofazowych, podczas gdy transformatory skupiają się na dopasowaniu napięcia do potrzeb instalacji. Jeśli jednak projekt wymaga utrzymania profesjonalnych standardów zasilania trójfazowego, rozwiązaniem są nowoczesne układy półprzewodnikowe. Oferują one nie tylko wyższą stabilność pracy odbiorników, ale przede wszystkim znacząco podnoszą poziom bezpieczeństwa całej sieci.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Ile mocy odda jedna faza po konwersji?

Pamiętaj, że wyjściowa moc po konwersji zawsze musi być niższa niż ta pobierana z pojedynczej fazy. Musisz przy tym uwzględnić straty energetyczne – standardowa sprawność urządzeń waha się w granicach 90–95%. Jeśli korzystasz z falownika 230V, realny limit dostępnej mocy wyznaczą Twoje zabezpieczenia przedlicznikowe oraz przekrój zainstalowanych kabli.

Dla zobrazowania: przy zasilaniu jednofazowym o mocy 5 kVA płynie prąd rzędu 21,7 A. W takiej konfiguracji kluczowe staje się bezpieczeństwo przewodu neutralnego, który musi przyjąć nie tylko sumę prądów, ale i wyższe harmoniczne. Ewentualne przeciążenie z łatwością wywoła spadki napięcia lub zmusi bezpieczniki termiczne do nieplanowanego zadziałania.

Problem pogłębia się w układach rotacyjnych, gdzie niesymetryczne rozłożenie mocy wymusza żmudne bilansowanie odbiorników. Właśnie dlatego profesjonaliści stawiają na instalacje trójfazowe – oferują one około trzykrotnie większą moc przy zachowaniu tego samego natężenia prądu fazowego. Każda próba konwersji pozostaje więc jedynie rozwiązaniem tymczasowym, w którym fizyka i ograniczenia półprzewodników zawsze będą stawiać wyraźne granice.

Jak przerobić silnik trójfazowy na jednofazowy? Praktyczny poradnik

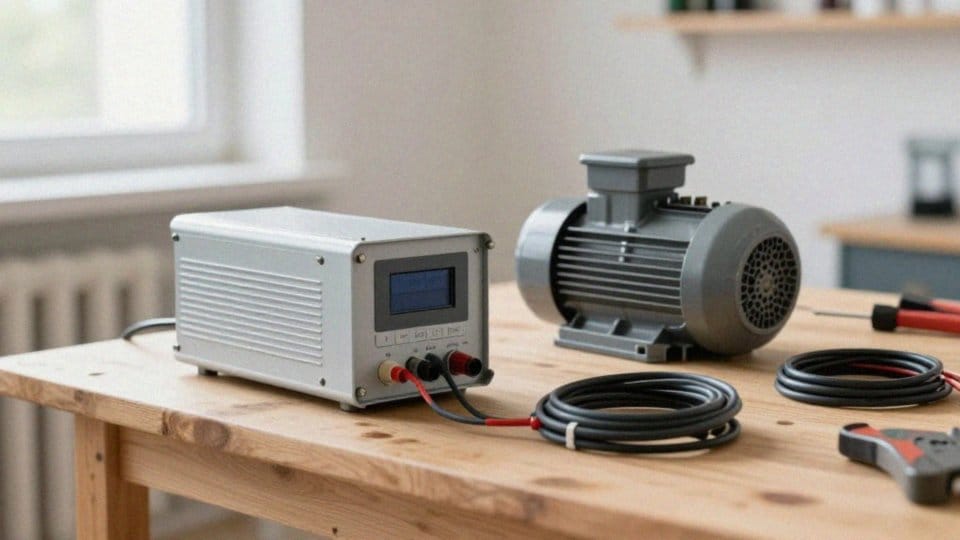

Jak podłączyć silnik trójfazowy z jednej fazy?

Podłączenie silnika trójfazowego do sieci jednofazowej wymaga przede wszystkim precyzyjnego doboru falownika. Urządzenie musi dysponować odpowiednim zapasem mocy, aby bez trudu poradzić sobie z chwilowym skokiem natężenia prądu podczas rozruchu, który zazwyczaj znacznie przewyższa parametry pracy znamionowej. Równie istotny jest właściwy dobór przewodów zasilających 230V – projektując instalację, trzeba pamiętać o uwzględnieniu spadków napięcia, szczególnie jeśli dystans między źródłem zasilania a maszyną jest znaczny.

Kluczowym krokiem podczas montażu jest konfiguracja zabezpieczeń. Wyłącznik silnikowy należy ustawić zgodnie z wartościami widniejącymi na tabliczce znamionowej, jednak warto pamiętać, że standardowe wyłączniki różnicowoprądowe mogą sprawiać problemy przy pracy z falownikami. Aby uniknąć błędnych wyzwoleń, najlepiej sięgnąć po zabezpieczenia dedykowane do przekształtników częstotliwości, najlepiej typu B.

Dla pełnego bezpieczeństwa użytkowników oraz stabilności pracy elektroniki nie można zapomnieć o solidnym uziemieniu obudowy silnika oraz samego inwertera. Jeżeli system ma współpracować z instalacją fotowoltaiczną, kluczowa staje się separacja, która chroni układy MPPT oraz akumulatory przed niepożądanymi zakłóceniami.

Jak podłączyć silnik jednofazowy z trzema przewodami? Praktyczny poradnik

Podczas prac montażowych w puszce zaciskowej silnika warto postawić na połączenie w trójkąt – to właśnie ono pozwala na uzyskanie pełnej wydajności przy zasilaniu 230V. Całość prac musi być prowadzona w oparciu o wytyczne producenta, gdyż nawet drobne błędy konfiguracyjne mogą doprowadzić do dotkliwego przegrzania uzwojeń lub trwałego uszkodzenia delikatnej elektroniki.

Jak zabezpieczyć instalację przy konwersji zasilania?

Modernizacja instalacji elektrycznej pod kątem konwersji wymaga zastosowania komponentów zgodnych z restrykcyjną normą PN-IEC 60364. Fundamentem systemu jest przemyślana rozdzielnica z zabezpieczeniem przedlicznikowym, które skutecznie odizolowuje obwód w razie awarii. Równie istotną rolę pełni ogranicznik przepięć; to dzięki niemu wrażliwa elektronika falownika zyskuje ochronę przed skutkami wyładowań i nagłymi skokami napięcia w sieci. Oczywiście całość musi zostać rzetelnie uziemiona, co nie tylko ogranicza ryzyko porażenia, ale stanowi wręcz podstawę bezpiecznej eksploatacji.

Ważnym etapem prac jest dobranie odpowiedniej aparatury różnicowoprądowej. Ze względu na specyfikę pracy inwerterów, konieczne jest użycie wyłączników typu B, które błyskawicznie reagują zarówno na prądy stałe, jak i zmienne. Jakość wykonanego montażu potwierdzają pomiary impedancji pętli zwarcia – to one dają pewność, że zabezpieczenia nadprądowe zadziałają w ułamku sekundy w krytycznej sytuacji.

Jak podłączyć silnik? Poradnik dla elektryków i majsterkowiczów

Planując rozmieszczenie tras kablowych, trzeba pamiętać o dopuszczalnych spadkach napięcia, dobierając przekroje przewodów do długości obwodu i natężenia płynącego prądu. Szczególną staranność należy zachować przy przewodzie neutralnym; jego przypadkowe przerwanie w układzie trójfazowym wywołuje groźną asymetrię napięciową, kończącą się często trwałym uszkodzeniem sprzętów domowych.

Jeśli instalacja obejmuje fotowoltaikę lub magazyn energii, zakres prac rozszerza się o zabezpieczenia sekcji DC oraz dedykowane rozłączniki akumulatorowe. Pamiętaj, że wszystkie te zadania to domena wykwalifikowanego elektryka, którego uprawnienia gwarantują, że końcowy układ będzie nie tylko nowoczesny, ale przede wszystkim w pełni bezpieczny dla użytkowników.
