Kondensator w silniku jednofazowym — jak działa i jak dobrać odpowiedni?

Co to jest kondensator w silniku jednofazowym?

Kondensator rozruchowy to niewielki, pasywny komponent, bez którego trudno wyobrazić sobie działanie silnika jednofazowego. Jego najważniejszym zadaniem jest wymuszenie przesunięcia fazowego pomiędzy prądem płynącym w uzwojeniu głównym a tym w pomocniczym. To właśnie dzięki takiemu zabiegowi powstaje pole magnetyczne niezbędne do wprawienia wirnika w ruch przy standardowym zasilaniu 230 V.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Oprócz samego startu, element ten znacząco poprawia kulturę pracy urządzenia i zwiększa moment obrotowy. Z tych powodów kondensatory są sercem wielu domowych sprzętów, takich jak:

• pralki,
• wentylatory,
• pompy,
• kompresory.

Warto jednak pamiętać, że parametry tego podzespołu muszą być idealnie dopasowane do konkretnego napędu. Od tego wyboru zależy nie tylko stabilność silnika, ale przede wszystkim jego długowieczność.

Jak kondensator powoduje przesunięcie fazowe w silniku?

Wprowadzenie prądu zmiennego poprzez kondensator do uzwojenia rozruchowego przesuwa jego fazę o 90 stopni względem uzwojenia głównego. To zróżnicowanie impedancji obu obwodów generuje wirujące pole magnetyczne, które wprawia silnik w ruch.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Choć przy pełnym obciążeniu przesunięcie to oscyluje zazwyczaj w granicach 80–90 stopni, jego precyzyjna wartość pozostaje zależna zarówno od pojemności użytego elementu, jak i chwilowego obciążenia mechanicznego urządzenia. Dopasowanie tego parametru jest kluczowe dla optymalnego momentu rozruchowego i sprawności działania całego systemu.

Warto pamiętać, że zbyt niska pojemność kondensatora bezpośrednio ogranicza moment obrotowy, stawiając tym samym opór przy starcie wirnika.

Czym różni się kondensator pracy od rozruchowego?

Kondensator pracy odpowiada za płynną i stabilną kulturę pracy silnika. Charakteryzuje się niższą pojemnością oraz wysoką odpornością na długotrwałe obciążenie napięciowe. Zupełnie inaczej działa kondensator rozruchowy – jego znacznie większa pojemność pozwala wygenerować maksymalny moment obrotowy niezbędny w momencie uruchamiania urządzenia.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Kiedy jednostka napędowa osiągnie około 70–75% swojej prędkości znamionowej, układ automatycznie odłącza kondensator rozruchowy za pomocą wyłącznika odśrodkowego, co skutecznie chroni go przed przegrzaniem. W tym samym czasie kondensator pracy pozostaje stale aktywny w obwodzie pomocniczym.

Takie rozwiązanie pozwala optymalizować pole magnetyczne, co bezpośrednio przekłada się na lepszą sprawność energetyczną oraz stabilność obrotów podczas wielogodzinnej pracy. W bardziej skomplikowanych maszynach stosuje się oba podzespoły jednocześnie, co pozwala uzyskać wysoką efektywność nawet przy urządzeniach stawiających duży opór początkowy, zapewniając szybki start i niezawodne działanie przez cały okres eksploatacji.

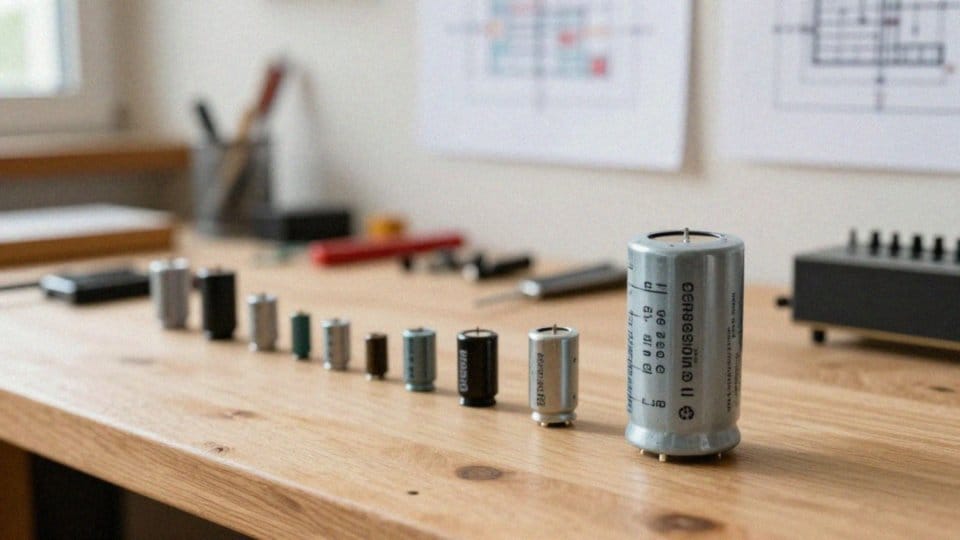

Jak dobrać pojemność kondensatora do mocy silnika?

Wybór odpowiedniego kondensatora to zadanie wymagające uwzględnienia mocy urządzenia, napięcia w sieci oraz specyfiki obciążenia. Przykładowo, w typowej jednostce 120 W pracującej pod napięciem 230 V (50 Hz), kalkulacje wskazują na optymalną pojemność rzędu 4–5 µF, choć w warsztatowej praktyce nierzadko sięga się po warianty 7,5 µF.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Należy jednak uważać: zbyt duży kondensator zaburza kąty przesunięcia fazowego. Taki błąd skutkuje nie tylko wzrostem natężenia prądu, ale może prowadzić do niebezpiecznego przegrzewania się uzwojeń. Trzymanie się fabrycznych wytycznych, zwłaszcza przy parametrach znamionowych typu 1.36 A i 2800 obr./min, gwarantuje zachowanie deklarowanej sprawności urządzenia.

Warto zauważyć, że kondensator rozruchowy różni się od pracy przede wszystkim większą pojemnością, co jest niezbędne do wygenerowania momentu obrotowego potrzebnego do „ruszenia” wirnika z miejsca. W razie wątpliwości zawsze warto zajrzeć do dokumentacji technicznej danego silnika, która precyzyjnie definiuje dopuszczalne zakresy tolerancji.

Pamiętaj, że skrajności nie służą maszynie: zbyt niska pojemność uniemożliwi płynny start, podczas gdy przesadzona może wywołać nadmierny przepływ prądu w uzwojeniu pomocniczym już po osiągnięciu pełnych obrotów.

Silnik jednofazowy bez kondensatora — jak działa i jak go podłączyć?

Jak podłączyć kondensator do uzwojenia rozruchowego?

Kondensator zawsze łączymy w szereg z uzwojeniem pomocniczym, dbając o to, by układ był zgodny z dołączonym do silnika schematem. Warto pamiętać, że w obwodach kondensatora pracy pozostaje on włączony na stałe, natomiast wariant rozruchowy wymaga użycia wyłącznika odśrodkowego, który aktywuje element jedynie na moment startu.

Przed przystąpieniem do prac montażowych bezwzględnie rozładuj kondensator, zwierając jego zaciski przy pomocy izolowanego wkrętaka. Po zakończeniu instalacji przewodów zabezpiecz każde połączenie solidną izolacją i uchwytami, nie zapominając przy tym o zapewnieniu komponentowi odpowiedniej wentylacji.

Warto także wpiąć w układ:

• wyłączniki silnikowe,
• zabezpieczenie termiczne – to prosty sposób na ochronę uzwojenia rozruchowego przed groźnym przeciążeniem.

Gdy pojawi się potrzeba zmiany kierunku obrotów, wystarczy zamienić miejscami końcówki uzwojenia pomocniczego względem głównego, zawsze jednak podpierając się przy tym dokumentacją producenta. W razie jakichkolwiek wątpliwości dotyczących oznaczeń czy poprawnego doboru zabezpieczeń, najlepiej skontaktować się z wykwalifikowanym elektrykiem.

Jak podłączyć silnik 1 fazowy? Praktyczny poradnik krok po kroku

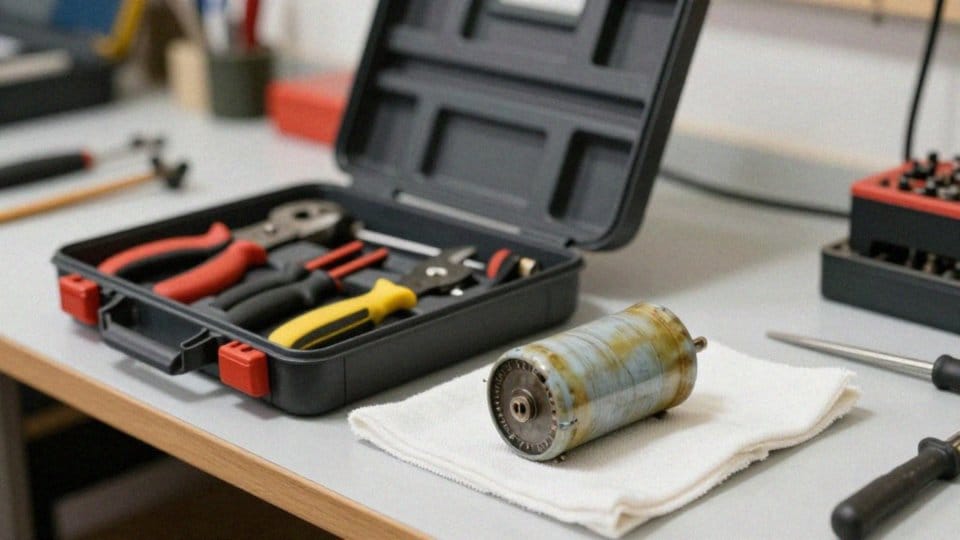

Kiedy wymienić kondensator w silniku jednofazowym?

Wymiana kondensatora staje się niezbędna, gdy pomiary pojemności oraz wskaźnika ESR odbiegają od norm określonych przez producenta. Z czasem elementy te naturalnie się starzeją i wysychają, co prowadzi do ich degradacji. Zauważalne spadki mocy silnika czy problemy z jego rozruchem to często pierwsze sygnały ostrzegawcze.

Warto zwrócić uwagę na stan fizyczny podzespołu:

• spuchnięta obudowa,
• wycieki elektrolitu,
• ślady bulgotania.

Te objawy kwalifikują urządzenie do natychmiastowej naprawy. Ignorowanie tych usterek jest ryzykowne, gdyż uszkodzony kondensator może doprowadzić do niebezpiecznego przegrzania uzwojeń. Do wymiany powinniśmy przystąpić również, gdy w sieci wystąpiło przepięcie, doszło do wewnętrznego zwarcia lub jeśli praca silnika została przeciążona przez uszkodzenia mechaniczne – na przykład zatarte łożyska lub skrzywiony wał.

Jak z jednej fazy zrobić trzy? Techniczne rozwiązania i porady

Systematyczne przeglądy oraz okresowa kontrola parametrów elektrycznych to najskuteczniejszy sposób na uniknięcie kosztownych awarii. Jeśli urządzenie pracuje niestabilnie, nie zwlekaj – dokładna weryfikacja kondensatora to pierwszy krok, by przywrócić mu pełną sprawność.

Jak bezpiecznie serwisować układ rozruchowy silnika?

Praca przy układzie rozruchowym wymaga przede wszystkim rygorystycznego przestrzegania zasad bezpieczeństwa. Zanim dotkniesz jakiegokolwiek elementu, odłącz zasilanie, a następnie koniecznie rozładuj kondensator, używając do tego zaizolowanego narzędzia. To kluczowe, by skutecznie wyeliminować ryzyko groźnego porażenia prądem o napięciu 230 V.

Kluczem do sprawnej diagnostyki jest stała kontrola kondensatora, w tym regularne monitorowanie jego pojemności oraz współczynnika ESR. Jeśli wyniki pomiarów odbiegają od zaleceń producenta, podzespół kwalifikuje się do natychmiastowej wymiany. Warto również przyjrzeć się:

• wyłącznikowi odśrodkowemu,
• stycznikom,
• stanowi łożysk,
• prosto linii wału.

Stabilna praca silnika zależy jednak nie tylko od elektryki, ale również od kondycji mechanicznej. Ewentualne niewyważenie lub skrzywienie generuje dodatkowe obciążenia, co może doprowadzić do niebezpiecznego przeciążenia uzwojeń. Regularna weryfikacja mocowań zacisków oraz sprawdzanie ciągłości przewodów pod kątem zwarć to rutynowe zadania, które skutecznie chronią układ przed przepięciami.

Jak przerobić silnik trójfazowy na jednofazowy? Praktyczny poradnik

Dla maksymalnej długowieczności urządzenia zainwestuj w odpowiednie wyłączniki silnikowe oraz zabezpieczenia termiczne, które stanowią pierwszą linię obrony przed skutkami przeciążeń. Jeśli zauważysz niepokojące objawy, takie jak niestabilna praca silnika czy nietypowe prądy rozruchowe, nie zwlekaj ze zgłoszeniem się do profesjonalnego serwisu. Fachowa pomoc to najlepszy sposób, by uniknąć kosztownego spalenia uzwojeń i trwałego uszkodzenia sprzętu.
