Jak podłączyć kondensator rozruchowy do pompy? Przewodnik krok po kroku

Kondensator rozruchowy: co to jest i po co?

Kondensator rozruchowy to rodzaj magazynu energii, gromadzący prąd w polu elektrycznym. Jego głównym zadaniem jest wygenerowanie przesunięcia fazowego w uzwojeniu pomocniczym silników jednofazowych, co pozwala skuteczniej wprawić jednostkę w ruch i wyraźnie zwiększyć moment rozruchowy. Szybszy start nie tylko odciąża sieć elektryczną, ale również chroni delikatne podzespoły przed przegrzaniem.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

To nieodzowny element wielu urządzeń, w tym:

• pomp jednofazowych,
• pomp głębinowych,
• urządzeń przeznaczonych do wody brudnej.

Warto przy tym odróżniać dwa typy tych podzespołów:

• Kondensatory rozruchowe pracują jedynie przez ułamek sekundy, automatycznie odłączając się po starcie za sprawą wyłącznika odśrodkowego,
• Kondensatory pracy pozostają aktywne nieustannie podczas całego cyklu działania maszyny.

Jeśli usłyszysz głośne buczenie silnika, który mimo to nie podejmuje pracy, zaobserwujesz wyraźne opóźnienia w starcie lub dostrzeżesz fizyczne uszkodzenia obudowy, to najpewniej znak, że element wymaga wymiany. Pamiętaj jednak o zachowaniu ostrożności – nawet gdy maszyna nie pracuje, wnętrze kondensatora może wciąż skrywać niebezpieczny ładunek elektryczny.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Jak podłączyć kondensator rozruchowy do pompy?

Zanim przystąpisz do montażu, koniecznie odłącz zasilanie – to kluczowy krok dla Twojego bezpieczeństwa. Odpowiednie przypisanie przewodów ułatwi Ci tabliczka znamionowa, na której znajdziesz dedykowany schemat połączeń dla Twojego modelu pompy.

Kondensator rozruchowy umieszczamy w szeregu z uzwojeniem pomocniczym, co pozwala wywołać niezbędne przesunięcie fazowe. Wewnątrz puszki sterującej żyły kabla zasilającego łączymy z odpowiednimi zaciskami:

• fazę do L,
• przewód neutralny do litery N.

Pamiętaj też o obowiązkowym podpięciu żyły ochronnej do punktu PE. Kabel z pompy wpinamy bezpośrednio do listwy zgodnie z dokumentacją, lokując kondensator pomiędzy linią zasilającą a stykiem uzwojenia rozruchowego. Szczelność instalacji to priorytet, zwłaszcza w przypadku pomp głębinowych i urządzeń pracujących na zewnątrz. Zastosuj wodoodporne złącza, aby całkowicie wyeliminować ryzyko zwarcia.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Na sam koniec sprawdź poprawność działania zabezpieczeń przeciążeniowych i rozruchowych. Upewnij się jeszcze raz, że każda żyła jest solidnie dokręcona w swoim zacisku.

Jak dobrać parametry kondensatora rozruchowego?

Wybór właściwego podzespołu najlepiej zacząć od analizy tabliczki znamionowej urządzenia. Kluczowa jest tu pojemność podana w mikrofaradach, która bezwzględnie musi być zgodna z wytycznymi producenta. Wszelkie odstępstwa od normy mogą skutkować nie tylko utratą momentu obrotowego czy kłopotami z rozruchem, ale w skrajnych przypadkach doprowadzić do spalenia uzwojeń. Równie istotną kwestią jest napięcie pracy – musi ono przewyższać wartość sieciową, co stanowi skuteczną ochronę przed przebiciem.

Jeśli na przykład zajmujesz się silnikiem o mocy 2,2 kW, sugeruję skrupulatne przestudiowanie dokumentacji technicznej urządzenia. W sytuacjach, gdy tabliczka jest nieczytelna lub całkowicie jej brakuje, rozwiązaniem może być pomiar oporności uzwojeń omomierzem. Pozyskane w ten sposób dane pozwolą dopasować parametry po porównaniu ich ze schematem konstrukcyjnym.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Podczas zakupów pamiętaj o rozróżnieniu typów elementów:

• kondensator pracy wspiera silnik przez cały czas,
• kondensator rozruchowy aktywuje się jedynie w momencie startu.

Co ważne, agregaty trójfazowe działają bez ich udziału. Zwróć także uwagę na klasę odporności produktu, dopasowując ją do warunków, w jakich pracuje maszyna. Inwestycja w hermetyczną obudowę znacząco wydłuża żywotność instalacji narażonej na wilgoć lub wahania temperatury.

Przed ostatecznym uruchomieniem systemu warto jeszcze zweryfikować współpracę kondensatora z pozostałymi zabezpieczeniami, takimi jak wyłącznik odśrodkowy czy bezpiecznik termiczny. Ich prawidłowe współdziałanie to gwarancja bezpieczeństwa i bezawaryjnej pracy całego układu.

Jak sprawdzić kondensator rozruchowy kosiarki? Praktyczny poradnik

Jak przygotować przewody zasilające i przewód ochronny PE?

Zacznij od całkowitego wyłączenia zasilania i zabezpieczenia obwodu przed przypadkowym uruchomieniem. Przed przystąpieniem do dalszych kroków, za pomocą multimetru sprawdź:

• ciągłość przewodów,
• stan izolacji.

Bardzo ważne jest, aby żyły zasilające odpowiadały schematowi elektrycznemu pompy, a ich przekrój był precyzyjnie dobrany do mocy silnika. W przypadku urządzeń pracujących w trudnych warunkach, takich jak pompy głębinowe czy zestawy do wody brudnej, konieczne jest zastosowanie:

• hermetycznych dławików,
• solidnych peszli ochronnych.

Zaciski na listwach fazowych muszą być dokręcone z odpowiednią siłą, co zapobiegnie ich poluzowaniu podczas eksploatacji. Szczególną uwagę poświęć przewodowi ochronnemu PE. Powinien on zostać podłączony bezpośrednio do listwy uziemiającej w puszce, a jeśli budowa maszyny na to pozwala, również do jej obudowy. Ciągłość tego połączenia zweryfikuj omomierzem. Zadbaj także o odpowiednią długość kabli i w razie potrzeby zainwestuj w nowe o właściwym przekroju, co wyeliminuje ryzyko spadków napięcia.

Jak sprawdzić kondensator w kosiarce elektrycznej? Praktyczny poradnik

Przed ostatecznym zamknięciem obudowy ponownie sprawdź oporność uzwojeń, upewniając się, że w układzie nie ma zwarć. Na koniec starannie zamocuj przewody w dławikach i szczelnie zamknij puszkę, co zagwarantuje bezpieczeństwo podczas codziennego użytkowania pompy.

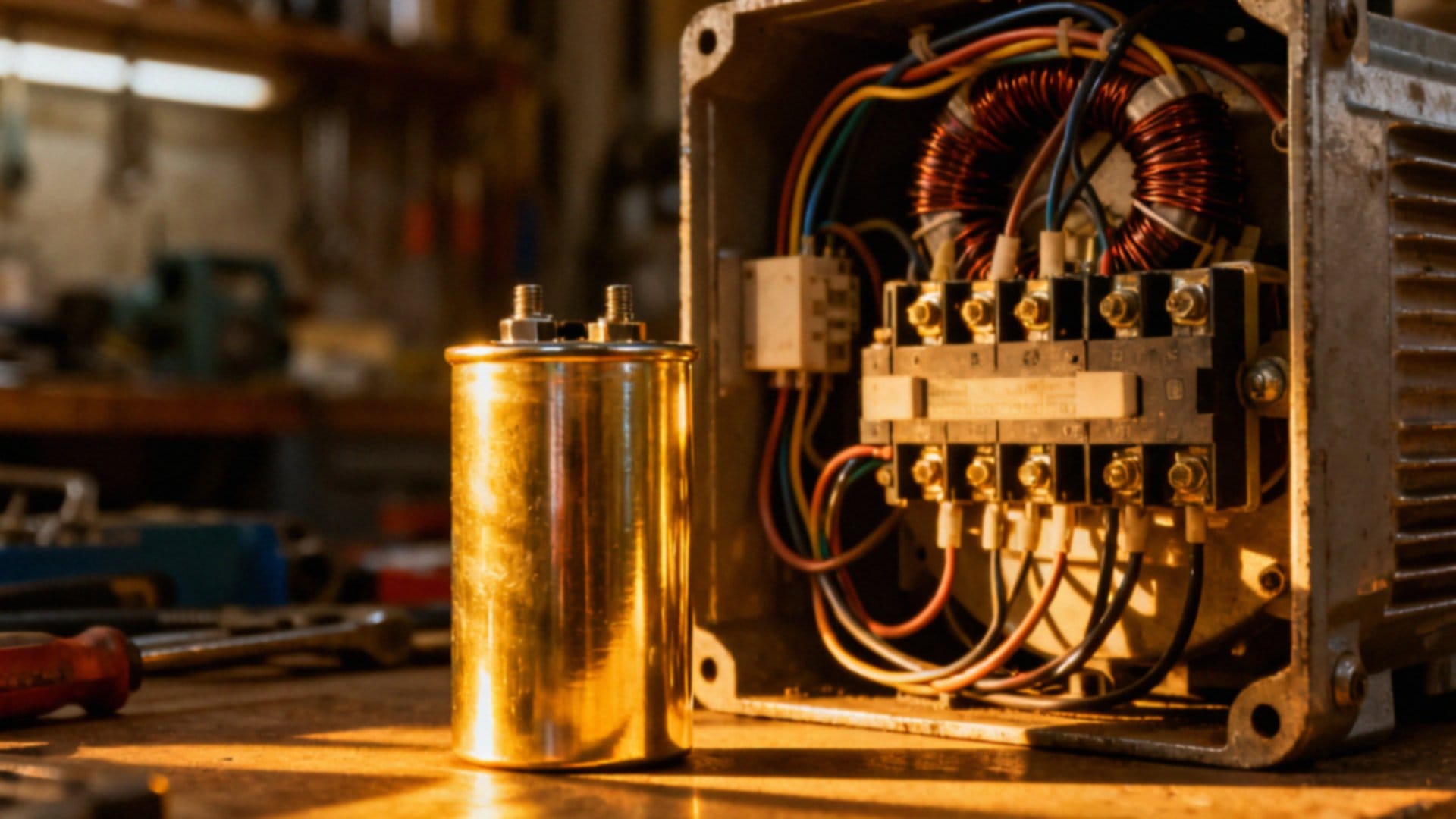

Jak podłączyć kondensator w puszce rozruchowej?

Podłączanie kondensatora w puszce rozruchowej to zadanie wymagające precyzji oraz ścisłego trzymania się schematu. Zanim w ogóle chwycisz za narzędzia, bezwzględnie odłącz zasilanie i zabezpiecz obwód przed przypadkowym włączeniem. Sam element należy wpiąć szeregowo w obwód uzwojenia rozruchowego. Jeśli Twój układ korzysta z przekaźnika lub wyłącznika odśrodkowego, to właśnie one powinny sterować pracą kondensatora, tak aby aktywował się on wyłącznie w fazie rozruchu.

Dobierz terminale pasujące do konstrukcji puszki, co znacząco wpłynie na trwałość i stabilność instalacji. Pamiętaj, by każdy styk zacisnąć z należytą siłą – zapobiegnie to luzom, które przy wibracjach silnika mogłyby doprowadzić do awarii. Nie zapomnij również o solidnej izolacji wszystkich przewodów. Jeśli silnik będzie pracował w trudnych warunkach, postaw na hermetyczne łączenia, które skutecznie ochronią metalowe elementy przed wilgocią czy korozją.

Silnik elektryczny kosiarki buczy — przyczyny i naprawa

Gdy wszystko znajdzie się na swoim miejscu, poświęć chwilę na weryfikację pracy: sprawdź połączenia z tabliczką znamionową, wykonaj pomiary ciągłości oraz rezystancji, a także upewnij się, że parametry kondensatora w pełni odpowiadają wymaganiom technicznym. Na samym końcu zamontuj wyłącznik przeciążeniowy w obwodzie zasilającym. Starannie skręcona i szczelnie zamknięta puszka to gwarancja bezpieczeństwa i długowieczności całego układu.

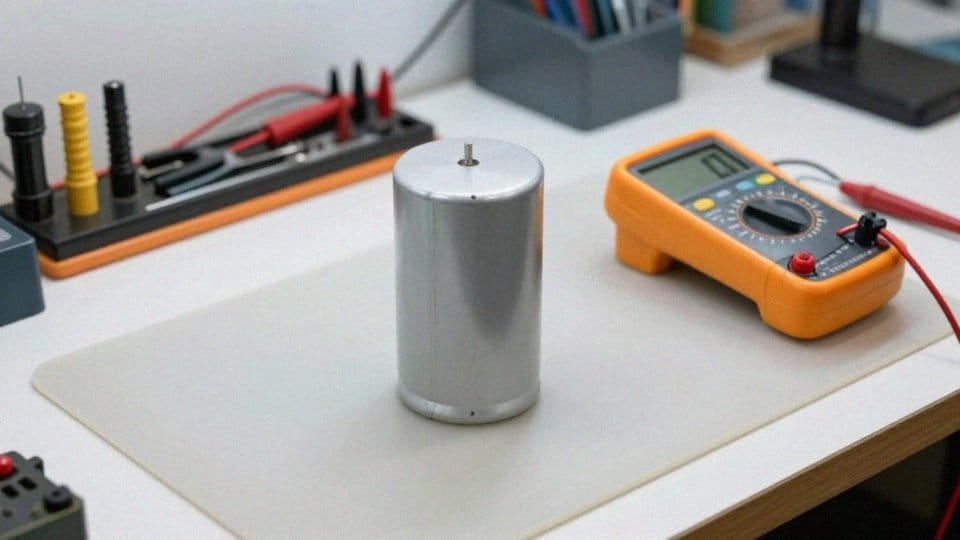

Jak bezpiecznie odłączyć i rozładować kondensator?

Zanim zaczniesz jakiekolwiek prace przy kondensatorze, bezwzględnie odłącz zasilanie. Pamiętaj, że ten element potrafi magazynować energię nawet po odcięciu dopływu prądu, dlatego korzystaj wyłącznie z dedykowanych, dobrze izolowanych narzędzi.

Najbezpieczniejszą metodą rozładowania jest:

• użycie rezystora o właściwej mocy – dzięki temu unikniesz gwałtownego iskrzenia i uszkodzenia podzespołów,
• unikanie zwierania wyprowadzeń bezpośrednio ze sobą, gdyż wywoła to niebezpieczny udar prądowy.

Gdy już bezpiecznie rozładujesz układ, sięgnij po multimetr. Ustaw miernik na zakres napięcia stałego (DC) i sprawdź, czy w urządzeniu na pewno nie ma energii. Obserwuj wynik przez kilka chwil, bo kondensatory bywają podstępne i potrafią samoczynnie się doładować. Dopiero gdy miernik stabilnie wskazuje zero, możesz śmiało odpiąć przewody. Na sam koniec pamiętaj o zabezpieczeniu końcówek izolacją, aby przypadkiem nie zetknęły się z innymi elementami obwodu.

Jak wygląda kondensator? Rodzaje i zasada działania

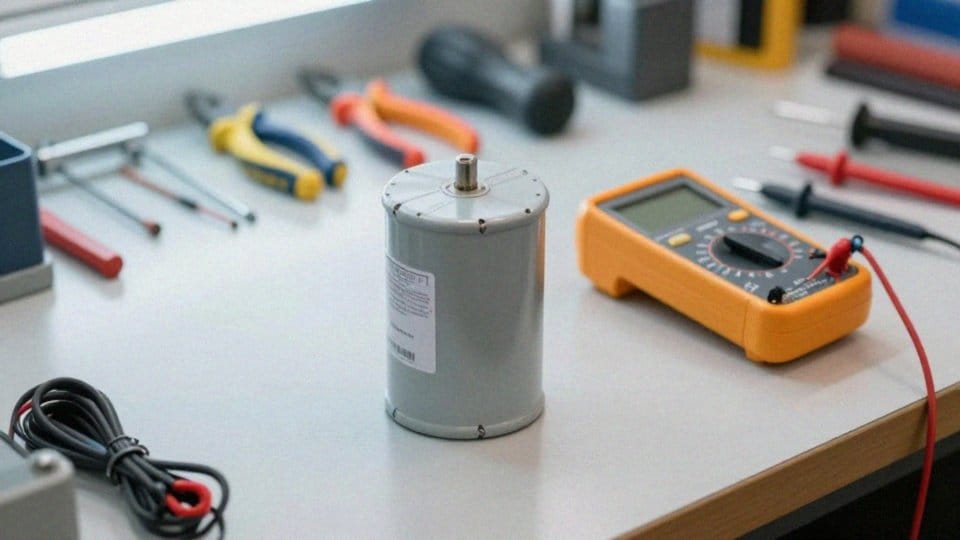

Jak przetestować i zdiagnozować kondensator rozruchowy?

Diagnostykę kondensatora najlepiej zacząć od dokładnych oględzin. Szukaj śladów:

• pęknięć,
• wybrzuszeń obudowy,
• wycieków elektrolitu.

Każdy z tych sygnałów wyraźnie świadczy o awarii. Gdy upewnisz się, że urządzenie jest odłączone od prądu, a ładunek bezpiecznie usunięty, możesz przejść do konkretnych pomiarów. Do tego celu przyda się multimetr wyposażony w funkcję pomiaru pojemności. Wystarczy odpiąć przewody od zacisków, przełączyć miernik na zakres mikrofaradów i porównać wynik z wartością znamionową nadrukowaną na kondensatorze. Jeśli odchylenie przekracza 10 procent, podzespół kwalifikuje się do wymiany.

Przy okazji warto zbadać:

• ciągłość obwodu,
• rezystancję dielektryka, która powinna być na wysokim poziomie.

W praktyce o niesprawnym kondensatorze ostrzega:

• głośne buczenie silnika,
• trudności ze startem,
• powolne wchodzenie na obroty.

Jeśli jednak miernik wskazuje poprawne wartości, trzeba przyjrzeć się pozostałym elementom układu rozruchowego. Sprawdź:

• przekaźnik,
• wyłącznik odśrodkowy,
• zabezpieczenia termiczne.

Warto też zmierzyć oporność uzwojeń, by wykluczyć ich zwarcie, oraz upewnić się, że wirnik i mechanika pompy nie są niczym zablokowane. Pamiętaj również o weryfikacji stanu przewodów, gdyż przebicia często dają objawy łudząco podobne do awarii kondensatora. Po wymianie na nowy, pasujący parametrami element, przeprowadź próbny rozruch. Skontroluj pobór prądu i upewnij się, że wszystkie połączenia są szczelne i pewne. Jeśli mimo tych działań sprzęt nadal nie działa poprawnie, warto powierzyć urządzenie specjaliście, który profesjonalnie sprawdzi wnętrze silnika.
