Jaki kondensator do silnika 3-fazowego na 230V?
Dobór kondensatora do silnika trójfazowego podłączonego do sieci 230V wymaga przeliczenia odpowiedniej pojemności. Zazwyczaj przyjmuje się wartość w przedziale od 60 do 70 µF na każdy kilowat mocy jednostki. Utrzymanie tego parametru jest kluczowe dla uzyskania poprawnego przesunięcia fazowego, co pozwala na generowanie wirującego pola magnetycznego przy zasilaniu jednofazowym.
Przykładowo, dla silnika o mocy 2,2 kW należy zastosować kondensator roboczy o pojemności od 132 do 154 µF. W układach tego typu wykorzystuje się wyłącznie modele niebiegunowe, przystosowane do pracy ciągłej, o dopuszczalnym napięciu pracy wynoszącym co najmniej 450 VAC.
Każdy dobór warto jednak zweryfikować w praktyce. Najlepiej zrobić to poprzez:
- pomiar prądów w uzwojeniach,
- b bieżącą kontrolę temperatury silnika pracującego pod obciążeniem – pozwoli to skutecznie uniknąć szkodliwej asymetrii napięć.
Jeśli urządzenie wymaga większego momentu rozruchowego, warto rozważyć krótkotrwałe dołączenie dodatkowego kondensatora o większej pojemności za pomocą przycisku lub przekaźnika czasowego.

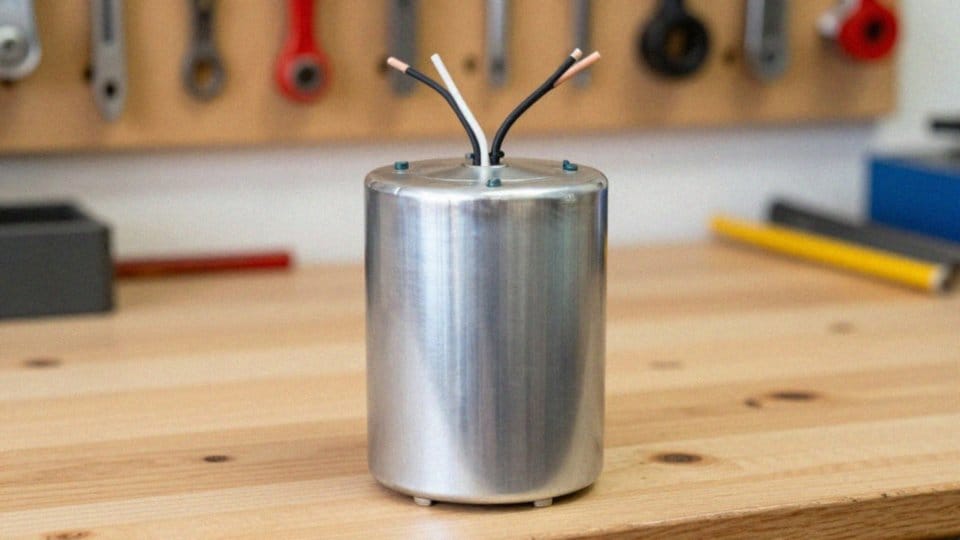

Dlaczego silnik 3-fazowy potrzebuje kondensatora przy zasilaniu 230V?
Standardowy silnik trójfazowy do poprawnego działania wymaga zasilania trzema fazami, przesuniętymi względem siebie o 120 stopni. Taki układ pozwala na wygenerowanie symetrycznego pola magnetycznego, które wprawia maszynę w ruch. W domowej sieci 230V dysponujemy jednak tylko jedną fazą, więc intuicyjne uruchomienie napędu nie jest możliwe.
Rozwiązaniem tego problemu jest zastosowanie kondensatora, który tworzy obwód przesunięcia fazowego, imitując w ten sposób obecność drugiej fazy dla uzwojenia pomocniczego. Dzięki temu zabiegowi w silniku wytwarza się eliptyczne pole magnetyczne, umożliwiające start wirnika. Jest to kwestia kluczowa, gdyż bez kondensatora moment rozruchowy praktycznie nie istnieje.
W takiej sytuacji przez uzwojenia przepływają ogromne prądy, podczas gdy silnik stoi w miejscu, co niemal błyskawicznie prowadzi do jego przegrzania. Odpowiednio dobrany kondensator nie tylko umożliwia bezpieczny rozruch, ale również poprawia współczynnik mocy cosφ i stabilizuje pracę jednostki pod obciążeniem. Ograniczenie asymetrii napięć przekłada się na wyższą sprawność urządzenia, co jest szczególnie ważne przy pracy zasilanej z pojedynczej fazy.
Rozruchowy czy roboczy kondensator — który wybrać?
Wybór między kondensatorem roboczym a startowym zależy przede wszystkim od charakterystyki obciążenia mechanicznego silnika. Model roboczy odpowiada za płynną pracę jednostki, skutecznie poprawiając współczynnik mocy oraz stabilizując przesunięcie fazowe. Jego mniejsza pojemność i specyficzna budowa pozwalają na nieprzerwane zasilanie, co wyklucza ryzyko awarii przy długotrwałym użytkowaniu.
Zupełnie inaczej działa kondensator rozruchowy, który oferuje znacznie większą pojemność, niezbędną do wygenerowania wysokiego momentu obrotowego w chwili startu. Komponent ten jest jednak przeznaczony wyłącznie do pracy chwilowej. Gdy silnik osiągnie około 75% swojej prędkości znamionowej, element musi zostać wyłączony z obwodu za pomocą włącznika odśrodkowego lub przekaźnika czasowego. Zignorowanie tego kroku i pozostawienie go pod napięciem nieuchronnie doprowadzi do błyskawicznego przegrzania uzwojeń.
Dla urządzeń wymagających sporej siły na starcie, takich jak pompy tłokowe czy kompresory, optymalnym wyborem jest układ mieszany. Łączy on stałą obecność kondensatora roboczego z modułem startowym, który aktywuje się tylko w momencie załączania zasilania. Jeśli jednak silnik pracuje przy umiarkowanym obciążeniu, wystarczy sam kondensator roboczy – upraszcza to konstrukcję i znacząco podnosi niezawodność całego systemu.
Pamiętaj, aby pojemność obu elementów zawsze dobierać precyzyjnie do mocy znamionowej silnika, co pozwoli wyeliminować problem niekorzystnej asymetrii prądów fazowych.
Jak obliczyć pojemność kondensatora przy zasilaniu 230V?
Dobranie odpowiedniego kondensatora dla silnika sprowadza się do nieskomplikowanego rachunku: C ≈ (60 ÷ 70) × P. W tym równaniu symbol P odnosi się do mocy jednostki wyrażonej w kilowattach, a finalny rezultat otrzymujemy w mikrofaradach (µF). Przykładowo, dla silnika 0,4 kW potrzebujemy pojemności rzędu 24–28 µF, podczas gdy przy 2,2 kW wartość ta skacze do 132–154 µF.
Pamiętaj jednak, że te liczby to tylko punkt wyjścia. Aby silnik pracował wydajnie, musisz wziąć pod uwagę jego konkretne przeznaczenie oraz warunki, w jakich będzie eksploatowany. Najlepiej zweryfikować wszystko poprzez pomiar prądów w uzwojeniach pod obciążeniem. Jeśli zaobserwujesz nienaturalną asymetrię napięć czy podejrzanie wysoką temperaturę pracy, konieczna będzie korekta pojemności kondensatora.
Warto rozróżnić dwa typy tych podzespołów:
- Kondensator rozruchowy wymaga znacznie wyższego przelicznika, sięgającego nawet 120–160 µF na każdy kilowat mocy,
- Wariant roboczy zadowoli się wspomnianym zakresem 60–70 µF/kW.
Takie proporcje gwarantują właściwe przesunięcie fazowe. Na koniec sprawa absolutnie krytyczna dla bezpieczeństwa i trwałości układu: zawsze upewnij się, że wybrany element posiada napięcie robocze na poziomie co najmniej 450 VAC.

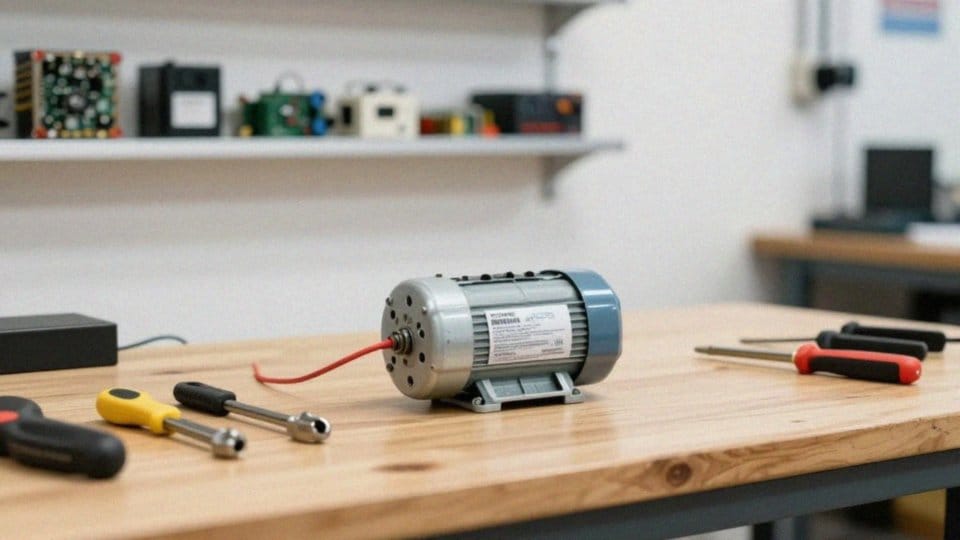

Jakie napięcie robocze powinien mieć kondensator?
Dobór właściwego napięcia pracy kondensatora to fundament trwałości i bezpieczeństwa każdego układu. W standardowych jednofazowych instalacjach zasilających zaleca się stosowanie komponentów o napięciu co najmniej 450V. Taka wartość stanowi istotny margines bezpieczeństwa, który skutecznie chroni przed skutkami niespodziewanych skoków napięcia czy zakłóceń typowych dla sieci przemysłowych.
Decydując się na konkretny model niebiegunowy, należy przede wszystkim zwrócić uwagę na jego przeznaczenie do długotrwałej pracy pod zmiennym obciążeniem. Odpowiednie dopasowanie parametrów technicznych pozwala wyeliminować ryzyko groźnego przegrzania oraz przedwczesnej utraty właściwości izolacyjnych. Zlekceważenie tych zaleceń i zastosowanie elementów o zbyt niskim napięciu roboczym nie tylko drastycznie skraca żywotność napędu, ale może doprowadzić do jego poważnej awarii.
Zachęcam również do weryfikacji klasy izolacji oraz dopuszczalnych zakresów temperatur pracy, które powinny być spójne z wytycznymi producenta silnika. Tylko tak zadbamy o właściwe przesunięcie fazowe, gwarantujące płynny start maszyny. Inwestycja w sprawdzone podzespoły to prosty sposób na uniknięcie kłopotów z rozruchem oraz zapewnienie stabilnej pracy napędu bez względu na zmienność obciążenia.
Jak podłączyć kondensator do silnika przy 230V?
Prawidłowy montaż instalacji elektrycznej silnika zaczyna się od precyzyjnego połączenia zacisków. Kondensator roboczy musi być wpięty na stałe między wybrane wyprowadzenia – najczęściej spotyka się oznaczenia V–W lub W–U – jednak dla pewności zawsze zajrzyj do instrukcji producenta lub sprawdź dane na tabliczce znamionowej. To właśnie od kolejności faz zależy, w którą stronę będzie obracał się wał.
Jeśli Twoja aplikacja wymaga kondensatora rozruchowego, podłącz go równolegle do głównego układu. Kluczowe jest tutaj zastosowanie:
- przekaźnika czasowego,
- włącznika odśrodkowego,
- które odłączą dodatkową pojemność w momencie, gdy silnik wejdzie na obroty znamionowe.
Podczas instalacji zadbaj o solidne mocowanie kondensatora, co uchroni połączenia przed szkodliwym wpływem drgań. Pamiętaj też o dobraniu odpowiedniego przekroju przewodów, aby połączenia śrubowe były trwałe i bezpieczne. Po pierwszym uruchomieniu warto skontrolować kierunek pracy silnika; w razie potrzeby wystarczy zamiana miejscami przewodów zasilających.
Dla zachowania pełnego spokoju podczas eksploatacji, warto wyposażyć układ w wyłącznik termiczny. Zabezpieczy on uzwojenia przed przeciążeniem lub skutkami błędnego doboru pojemności w sieci 230V. Na koniec pamiętaj o najważniejszej zasadzie: montuj wyłącznie kondensatory niebiegunowe, zaprojektowane typowo do pracy z silnikami.
Ile mocy traci silnik przy zasilaniu jednofazowym 230V?
Podłączenie silnika trójfazowego do jednofazowej sieci 230V za pomocą kondensatora zawsze wiąże się z wyraźnym spadkiem jego osiągów. Użytkownik musi liczyć się z utratą mocy rzędu 20–40%, co w praktyce znacząco ogranicza dopuszczalne obciążenie jednostki. Jeszcze dotkliwszym problemem okazuje się moment rozruchowy, który w tej konfiguracji słabnie o połowę w porównaniu do klasycznego zasilania trójfazowego. Taki sposób zasilania wprowadza również niekorzystną asymetrię napięć między poszczególnymi uzwojeniami, co skutkuje wzrostem prądów fazowych i szybszym nagrzewaniem się maszyny.
Jeśli korzystamy z mocniejszych silników, na przykład 2,2 kW, próba pracy pod pełnym obciążeniem bez dostępu do trzech faz staje się wręcz niebezpieczna dla trwałości izolacji. Kondensator rzadko sprawdza się w aplikacjach wymagających wysokiego momentu startowego lub długotrwałej pracy pod dużym obciążeniem. W takich okolicznościach znacznie lepszą alternatywą jest zastosowanie falownika. Urządzenie to pozwala niemal całkowicie wyeliminować straty mocy, umożliwiając wykorzystanie pełnego potencjału silnika. Co więcej, falownik znacząco podnosi kulturę pracy całego układu, skutecznie chroniąc uzwojenia przed przegrzaniem i przedłużając żywotność sprzętu.
Czy falownik jest lepszy niż kondensator przy 230V?
Falownik, często nazywany inwerterem, stanowi znacznie lepszą alternatywę dla tradycyjnego układu kondensatorowego. Urządzenie to przekształca jednofazowe zasilanie w pełnowartościowy prąd trójfazowy, co pozwala uniknąć typowych dla kondensatorów spadków mocy. Kluczową przewagą tego rozwiązania jest:
- możliwość płynnego sterowania prędkością obrotową,
- możliwość płynnego sterowania momentem,
- uzyskanie pełnej symetrii napięć,
- optymalna wydajność silnika.
Współczesne inwertery dbają również o żywotność sprzętu. Wbudowane zabezpieczenia termiczne i nadprądowe skutecznie eliminują ryzyko przegrzania uzwojeń, które przy zastosowaniu kondensatorów często wynika z asymetrii faz. Co więcej, funkcja łagodnego rozruchu i hamowania znacząco redukuje udary mechaniczne, wydłużając czas bezawaryjnej eksploatacji napędu. Choć inwestycja w falownik wiąże się na starcie z wyższymi kosztami niż wariant kondensatorowy, opłacalność tego wyboru staje się oczywista w wymagających aplikacjach i maszynach pracujących pod stałym obciążeniem. Mimo tych zalet, warto pamiętać o pewnych wyzwaniach technicznych, takich jak:
- konieczność dbałości o jakość połączeń,
- ograniczenie zakłóceń elektromagnetycznych,
- użycie ekranowanego okablowania.
Wybór tej technologii jest jednak najrozsądniejszym krokiem wszędzie tam, gdzie kluczowe znaczenie ma maksymalna sprawność układu i precyzyjna kontrola nad parametrami pracy silnika.
