Jak podłączyć kondensator do silnika jednofazowego? Przewodnik krok po kroku

Co to jest kondensator rozruchowy?

Kondensator rozruchowy jest kluczowym komponentem w silnikach jednofazowych zasilanych prądem przemiennym, odpowiadającym za zwiększenie momentu obrotowego. Jego głównym zadaniem jest wywołanie przesunięcia fazowego między prądami w uzwojeniach głównym i pomocniczym, co pozwala wytworzyć wirujące pole magnetyczne niezbędne do wprawienia wirnika w ruch.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Każdy taki podzespół charakteryzuje się konkretną pojemnością wyrażoną w mikrofaradach oraz dopuszczalnym napięciem pracy. W praktyce stosuje się dwa typy urządzeń:

• kondensatory rozruchowe, aktywne tylko w momencie startu,
• kondensatory pracy, które nieprzerwanie wspierają układ w trakcie działania silnika.

Należy pamiętać, że dobór niewłaściwych parametrów często kończy się kłopotami z uruchomieniem napędu lub nadmiernym nagrzewaniem się jednostki. Odpowiednia selekcja części jest więc fundamentem niezawodności i bezpieczeństwa każdego urządzenia elektrycznego.

Po co kondensator w silniku jednofazowym?

Kluczem do poprawnego działania każdego silnika jednofazowego jest wytworzenie przesunięcia fazowego między prądami w uzwojeniach głównym i pomocniczym. Bez tego zabiegu serce maszyny generowałoby jedynie pole pulsujące zamiast wirującego, co uniemożliwiłoby uzyskanie niezbędnego momentu obrotowego do rozpędzenia wirnika.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

W tym procesie niezastąpioną rolę odgrywa kondensator rozruchowy. Zwiększa on moment startowy, pozwalając urządzeniu pokonać bezwładność nawet pod pełnym obciążeniem. Z kolei kondensator pracy dba o optymalizację parametrów podczas ciągłej eksploatacji – stabilizuje prędkość obrotową i znacząco poprawia sprawność energetyczną silnika.

Precyzyjny dobór pojemności kondensatora to gwarancja bezpieczeństwa. Odpowiednio dobrane komponenty minimalizują pobór energii i chronią uzwojenia przed przegrzaniem, znacząco wydłużając żywotność jednostki. Należy jednak pamiętać o zachowaniu właściwych proporcji:

• zbyt niska wartość drastycznie pogorszy możliwości startowe,
• natomiast nadmierna pojemność może wywołać niebezpiecznie wysokie natężenie prądu w uzwojeniu pomocniczym.

Które przewody odpowiadają za rozruch silnika jednofazowego?

Prawidłowa praca silnika jednofazowego opiera się na odpowiednim połączeniu uzwojeń: głównego oraz pomocniczego. Najskuteczniejszym sposobem na ich odróżnienie jest użycie multimetru do pomiaru rezystancji. Warto pamiętać, że uzwojenie pracujące charakteryzuje się mniejszym oporem, podczas gdy uzwojenie rozruchowe wykazuje wyraźnie wyższą wartość.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

W typowych jednostkach 230V kluczowe zaciski to:

• L1 i L2 dla fazy,
• N dla neutralnego.

Istotną rolę odgrywają wyprowadzenia Z1 oraz Z2, które obsługują uzwojenie startowe i muszą zostać połączone z kondensatorem w układzie szeregowym. Nie można również zapomnieć o przewodzie ochronnym PE, który powinien być zawsze solidnie przytwierdzony do obudowy urządzenia.

Producenci często stosują kodowanie kolorami. Przykładowo:

• czarny przewód trafia zazwyczaj pod L1,
• czerwony pełni funkcję neutralną,
• żółty wspiera kondensator.

Wszelkie pomyłki podczas identyfikacji kabli, wynikające choćby z niedokładnych pomiarów, kończą się problemami. Niewłaściwe podłączenie może objawiać się:

• kłopotami z samym startem,
• mylnym kierunkiem obrotów silnika,
• niebezpiecznym przegrzewaniem się uzwojeń.

Precyzja na tym etapie to jedyna gwarancja stabilnej i bezawaryjnej pracy sprzętu.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Jak podłączyć kondensator do zacisków silnika jednofazowego?

Podłączanie kondensatora wymaga ścisłego trzymania się schematu elektrycznego przypisanego do konkretnej jednostki napędowej. Zasadniczo element ten wpina się między zaciski L1 i L2 bądź szeregowo z uzwojeniem rozruchowym, oznaczonym jako Z1 i Z2. Montaż opiera się na wykorzystaniu dwóch konektorów:

• jeden z nich spinamy z przewodem uzwojenia rozruchowego,
• drugi z przewodem fazowym lub bezpośrednio z zaciskiem Z2.

W przypadku silników wyposażonych w wyłącznik odśrodkowy kluczowe jest takie skonfigurowanie układu, aby kondensator był odłączany automatycznie w momencie, gdy wirnik rozpędzi się do wymaganej prędkości. Praktyczny schemat podłączenia zakłada wpięcie:

• czarnego przewodu do zacisku fazowego L1,
• czerwonego do neutralnego N,
• żółtego do wolnego gniazda kondensatora.

Staranność na tym etapie jest nie do przecenienia, ponieważ trwałe połączenia eliminują ryzyko przypadkowych awarii. Zanim dotkniesz jakiegokolwiek śrubokręta, upewnij się, że zasilanie jest odłączone, a przy pomocy multimetru sprawdź stan instalacji. Nigdy nie zapominaj także o poprawnym wpięciu przewodu ochronnego PE do obudowy silnika – to absolutna podstawa bezpieczeństwa. Ostatnim etapem jest kontrolny rozruch, który powinien trwać około pół minuty. Podczas tej próby obserwuj uważnie kierunek obrotów wirnika i sprawdzaj, czy obudowa lub uzwojenia nie wykazują objawów nadmiernego nagrzewania się.

Kondensator w silniku jednofazowym — jak działa i jak dobrać odpowiedni?

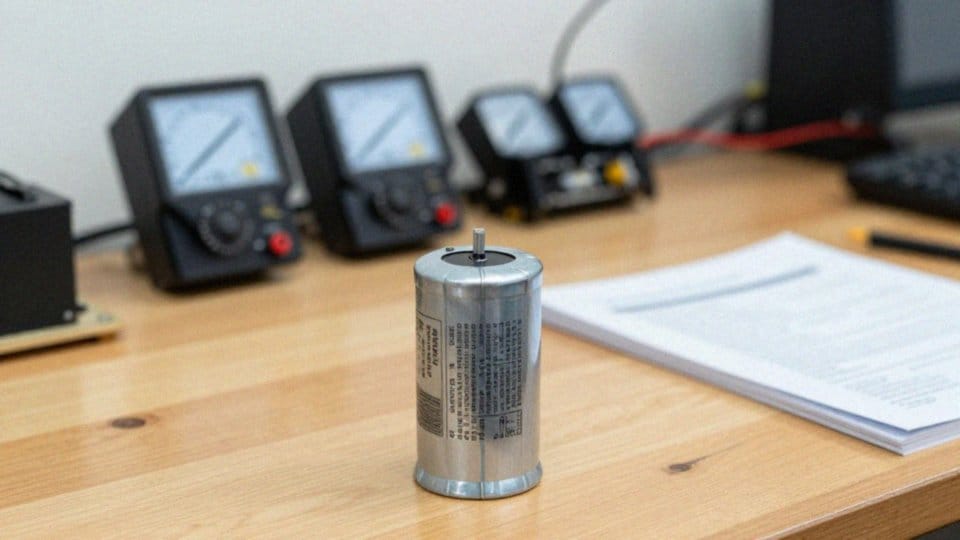

Jak dobrać pojemność kondensatora do mocy?

Wybór odpowiedniego kondensatora dla silnika elektrycznego to zadanie wymagające precyzji, choć podstawową wskazówką zazwyczaj dysponujemy od ręki. Producenci najczęściej określają rekomendowaną pojemność w mikrofaradach bezpośrednio na tabliczce znamionowej lub w karcie katalogowej. Przyjmuje się umowny przelicznik 70 µF na każdy kilowat mocy, jednak to właśnie dokumentacja konkretnego modelu powinna być dla nas najważniejszym punktem odniesienia.

Projektując układ, należy wziąć pod uwagę:

• moc,
• napięcie zasilania,
• specyfikę samego urządzenia,
• charakterystykę momentu rozruchowego.

Warto rozróżnić kondensator pracy, który wspiera jednostkę podczas ciągłego obciążenia, od wersji rozruchowej, działającej jedynie przez ułamek sekundy w fazie startu. Pamiętaj, że napięcie znamionowe podzespołu musi przewyższać sieciowe – dla instalacji 230 V bezpiecznym standardem jest wartość rzędu 400 V–450 V. Błędy w tym obszarze mogą być kosztowne.

Silnik jednofazowy bez kondensatora — jak działa i jak go podłączyć?

Zbyt niska pojemność sprawi, że silnik straci moment obrotowy i odmówi posłuszeństwa pod obciążeniem. Z kolei przewymiarowanie komponentu spowoduje niebezpieczny wzrost prądu w uzwojeniu pomocniczym, co w konsekwencji doprowadzi do przegrzania i trwałego uszkodzenia izolacji.

Jeśli nie masz dostępu do danych technicznych, możesz posiłkować się pomiarami praktycznymi, wykorzystując multimetr z funkcją pomiaru pojemności lub porównując rezystancję z identycznymi, sprawdzonymi jednostkami. Pamiętaj, że nawet niewielkie odchylenia powyżej 15% mogą znacząco obniżyć sprawność całego układu napędowego, dlatego warto dbać o pełną zgodność parametrów z wymogami producenta.

Jak zapewnić bezpieczeństwo elektryczne i uziemienie?

Praca z silnikami elektrycznymi wymaga przede wszystkim bezwzględnego przestrzegania zasad ochrony przeciwporażeniowej. Zanim w ogóle dotkniesz instalacji, odłącz zasilanie, a następnie upewnij się za pomocą multimetru, czy przewody faktycznie są pod napięciem. Pamiętaj, że kluczowy jest przewód ochronny PE; jego solidne połączenie z obudową silnika to absolutna konieczność, która chroni użytkownika w razie przebicia izolacji.

Jak podłączyć silnik 1 fazowy? Praktyczny poradnik krok po kroku

Właściwe podłączenie reszty instalacji polega na:

• poprowadzeniu przewodu neutralnego N do odpowiedniego zacisku,
• podłączeniu fazowego L1 do właściwego punktu przyłączeniowego.

Aby zapewnić trwałość układu, korzystaj wyłącznie z certyfikowanych złączek oraz dopasowanych wkładek bezpiecznikowych i wyłączników nadprądowych. Jeśli używasz kondensatora rozruchowego, rozważ montaż wyłącznika odśrodkowego lub specjalnego układu sterowania, który odetnie zasilanie po uzyskaniu przez silnik odpowiedniej prędkości. Zadbaj też o wytrzymałość mechaniczną kondensatora i dopilnuj, by jego napięcie znamionowe przewyższało to płynące z sieci.

Zanim naciśniesz przycisk startu, sprawdź stan instalacji pod kątem potencjalnych zwarć i zmierz oporność izolacji. Pierwszy rozruch to czas na wzmożoną czujność: obserwuj urządzenie przez około pół minuty, reagując błyskawicznie, jeśli zauważysz dym, wyczujesz zapach spalenizny, usłyszysz nietypową pracę lub poczujesz nadmierne wibracje. Majsterkowanie przy prądzie to odpowiedzialność, dlatego zawsze działaj zgodnie z przepisami BHP, a w razie najmniejszych wątpliwości dotyczących poprawności połączeń, po prostu poproś o wsparcie wykwalifikowanego elektryka.

Jak z jednej fazy zrobić trzy? Techniczne rozwiązania i porady

Co robić, gdy silnik jednofazowy nie uruchamia się?

Kiedy silnik jednofazowy odmawia posłuszeństwa, warto rozpocząć diagnostykę od gruntownego sprawdzenia podstawowych podzespołów. Na starcie upewnij się, że zasilanie dociera do urządzenia, mierząc napięcie na zaciskach roboczych i kontrolując poprawność połączeń fazy oraz przewodu neutralnego.

Bardzo częstym winowajcą jest awaria kondensatora. Za pomocą miernika sprawdź jego aktualną pojemność – jeśli odbiega od wartości znamionowej, konieczny będzie zakup nowego komponentu o identycznych parametrach. Następnie przejdź do pomiaru oporności uzwojeń; pozwoli to szybko wykryć przerwy w obwodzie lub zwarcia międzyzwojowe, które niebezpiecznie podnoszą temperaturę jednostki.

Kolejny etap to inspekcja wyłącznika odśrodkowego. Musisz mieć pewność, że mechanizm ten precyzyjnie odcina kondensator w momencie, gdy silnik wejdzie na swoje obroty robocze. Jeśli natomiast wyczujesz opór przy ręcznym obrocie wirnika, poszukaj blokady mechanicznej wału lub upewnij się, że silnik nie jest po prostu przeciążony ponad swoje możliwości.

Jak przerobić silnik trójfazowy na jednofazowy? Praktyczny poradnik

W sytuacji, gdy kierunek obrotów jest niewłaściwy, zazwyczaj wystarczy zamienić miejscami przewody Z1 i Z2 lub odpowiednio zmodyfikować układ uzwojeń. Po zakończeniu wszystkich prac serwisowych przeprowadź próbny rozruch. Pozwól silnikowi popracować przez pół minuty, bacznie obserwując przy tym:

• temperaturę obudowy,
• stabilność obrotów,
• czy praca urządzenia przebiega cicho i równo.

Jeśli mimo przejścia przez te wszystkie punkty silnik wciąż nie startuje, najlepszym rozwiązaniem będzie powierzenie sprzętu w ręce profesjonalnego serwisu.
