Jak podłączyć silnik trójfazowy do 220V?
Podłączenie silnika trójfazowego do jednofazowej sieci 230V wymaga przede wszystkim właściwej konfiguracji uzwojeń. Zanim przystąpisz do pracy, koniecznie sprawdź tabliczkę znamionową – silnik musi być przystosowany do pracy w układzie trójkąta pod napięciem 230V. Zazwyczaj dotyczy to popularnych modeli z oznaczeniem 230/400V.
Aby uzyskać wirujące pole magnetyczne przy zasilaniu jednofazowym, stosuje się kondensator pracy, który wymusza odpowiednie przesunięcie fazowe. Należy jednak pamiętać, że to rozwiązanie niesie ze sobą wyraźne ograniczenia:
- moc silnika spada wtedy o około 40%,
- moment rozruchowy może zmniejszyć się nawet o połowę.
Znacznie lepszym rozwiązaniem technicznym jest użycie falownika. Urządzenie to generuje trzy fazy w sposób syntetyczny, co pozwala nie tylko na płynną regulację obrotów, ale przede wszystkim na zachowanie wysokiej sprawności bez odczuwalnych strat mocy. Inwertery zasilane napięciem 230V, które oferują wyjście 3x230V, idealnie sprawdzają się w przypadku jednostek o mocy do 2,2 kW. Pamiętaj, aby każdą instalację poprzedzić wnikliwą analizą oznaczeń wyprowadzeń i zapewnić odpowiednie zabezpieczenia elektryczne.
Jak podłączyć silnik według tabliczki zaciskowej?
Zanim przystąpisz do montażu przewodów zasilających, dokładnie przejrzyj oznaczenia widniejące na tablicy zaciskowej. Standardowo końcówki uzwojeń opisuje się jako U1, V1, W1 oraz U2, V2, W2.
Zanim jednak podłączysz zasilanie, wykonaj dwie kluczowe czynności:
- zmierz rezystancję izolacji względem obudowy,
- sprawdź ciągłość uzwojeń multimetrem, co wykluczy ewentualne uszkodzenia wewnętrzne.
Przy zasilaniu 400 V silnik wymaga połączenia w gwiazdę, które zrealizujesz, mostkując zaciski U2, V2 i W2. Jeśli natomiast Twoim celem jest praca w sieci jednofazowej 230 V, musisz zastosować układ trójkąta. W tym przypadku blaszki zwierające powinny łączyć pary:
- U1 z W2,
- V1 z U2,
- W1 z V2.
Pamiętaj, aby na końcu podpiąć przewód ochronny do dedykowanego zacisku uziemiającego na obudowie. Wszystkie śruby dokręcaj z wyczuciem, ale wystarczająco mocno – pozwoli to uniknąć wzrostu rezystancji styku i ryzykownego przegrzewania się tabliczki. Po uruchomieniu urządzenia warto przez chwilę kontrolować pobór prądu oraz temperaturę silnika. Wszelkie zmiany w schemacie zawsze dla pewności porównuj z dokumentacją dostarczoną przez producenta.
Jak przestawić silnik na trójkąt?
Przełączenie silnika na tryb pracy w trójkącie wymaga jedynie zmiany konfiguracji mostków na tabliczce zaciskowej. Zanim jednak otworzysz puszkę przyłączeniową, bezwzględnie odetnij zasilanie i upewnij się, że urządzenie nie jest pod napięciem.
Cała procedura opiera się na stworzeniu zamkniętego układu uzwojeń, zgodnie ze specyfikacją techniczną danego modelu. Aby uzyskać połączenie w trójkąt, należy ustawić blaszki równolegle, spinając zaciski:
- U1 z W2,
- V1 z U2,
- W1 z V2.
Taka konfiguracja pozwala na poprawną pracę maszyny przy zasilaniu 230 V. Gdy mostki będą już na swoim miejscu, sprawdź miernikiem ciągłość obwodów i upewnij się, że nie doszło do żadnego zwarcia z obudową.
Po uruchomieniu silnika zwróć uwagę na kierunek obrotów wału. Jeśli urządzenie kręci się w złą stronę, najprościej zamienić miejscami dwa przewody fazowe na wejściu. W układach jednofazowych z kondensatorem konieczne będzie natomiast przełączenie odpowiednich wyprowadzeń.
Pamiętaj, aby każdą taką modyfikację zawsze konfrontować z wytycznymi na tabliczce znamionowej, co zagwarantuje bezpieczne parametry eksploatacji.

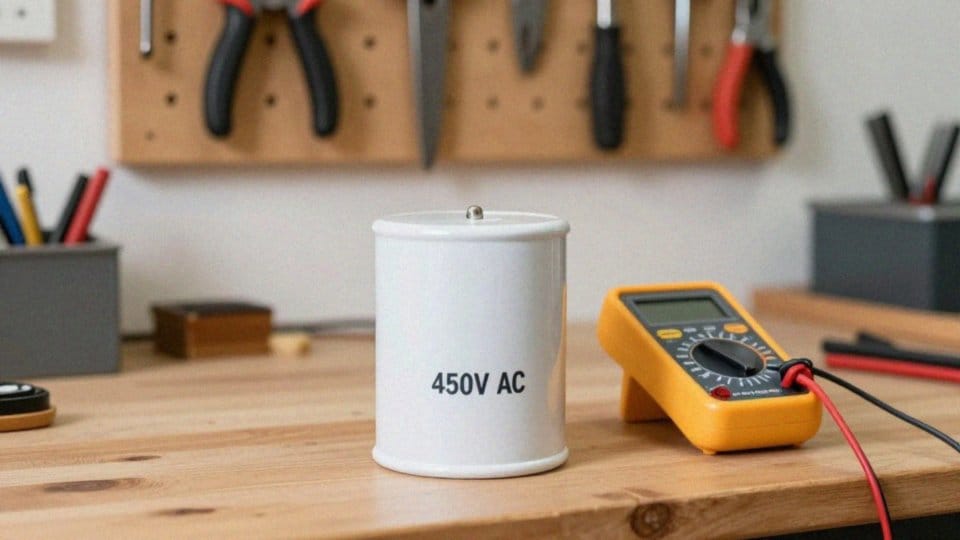

Jak obliczyć pojemność kondensatora do silnika 220V?
W praktyce pojemność kondensatora roboczego najszybciej wyliczysz z prostego wzoru: CB = 70 × P, gdzie P to moc silnika w kilowatach. Oznacza to, że dla jednostki o mocy 1 kW potrzebujesz podzespołu o pojemności 70 µF.
Pamiętaj, aby zawsze wybierać komponenty z napięciem pracy wynoszącym co najmniej 450 VAC, co zagwarantuje ich długowieczność w wymagających warunkach przemysłowych. Dobór właściwej wartości jest kluczowy, gdyż błędy w obliczeniach skutkują:
- spadkiem momentu obrotowego,
- kłopotami z rozruchem,
- przegrzewaniem uzwojeń.
Po montażu warto zmierzyć asymetrię napięć na zaciskach silnika i w razie potrzeby skorygować pojemność. Jeśli natomiast Twoje urządzenie potrzebuje większej siły podczas startu, zainstaluj dodatkowy kondensator rozruchowy, który działa jedynie przez krótką chwilę w fazie uruchamiania. Unikaj tanich zamienników impulsowych, gdyż nie są one stworzone do pracy ciągłej z silnikami elektrycznymi. Na koniec miej na uwadze, że przy zasilaniu jednofazowym moc wyjściowa jednostki spadnie o około 40%, co należy uwzględnić w projekcie.
Kiedy lepiej użyć falownika zamiast kondensatora?
Wybór między falownikiem a kondensatorem rozruchowym powinien bazować na konkretnych wymaganiach technicznych projektu. Jeśli Twoim priorytetem jest precyzyjna kontrola obrotów lub płynna regulacja prędkości, inwerter będzie zdecydowanie lepszym wyborem. Pozwala on nie tylko na utrzymanie wysokiej sprawności silnika, ale także na zachowanie pełnego momentu obrotowego, czego przy tradycyjnym zasilaniu kondensatorowym po prostu nie da się osiągnąć.
Oprócz kontroli pracy, falowniki podnoszą poziom bezpieczeństwa układu. Dzięki wbudowanym funkcjom ochrony, takim jak:
- monitorowanie prądu,
- kontrola przeciążeń,
- obsługa czujników termicznych typu PT100 lub NTC,
- funkcja łagodnego rozruchu ograniczająca uderzeniowe skoki prądu.
Urządzenie jest skutecznie chronione, co realnie wydłuża żywotność uzwojeń. Elastyczność konfiguracji pozwala również na dopasowanie wejść i wyjść do potrzeb – falowniki bez problemu zmieniają zasilanie jednofazowe 230V na wyjście trójfazowe 230V lub nawet 400V. Pamiętaj jednak, że decydując się na to rozwiązanie, musisz poświęcić czas na odpowiednie ustawienie parametrów, takich jak:
- czasy rampy,
- limity prądowe,
- częstotliwość pracy.
Kiedy warto postawić na falownik? Jest on niezbędny, jeśli moc silnika przekracza granice stabilnej pracy kondensatorowej, gdy obciążenie napędu często się zmienia lub jeśli zależy Ci na maksymalnej trwałości urządzenia. Tradycyjne kondensatory pozostają rozwiązaniem wyłącznie dla nieskomplikowanych aplikacji o niskich wymaganiach momentowych. W takich prostych układach stosowanie rozbudowanej elektroniki byłoby po prostu nieuzasadnionym wydatkiem.
Jak zasilanie jednofazowe wpływa na moc silnika?
Podłączenie silnika trójfazowego do sieci jednofazowej za pomocą kondensatora to rozwiązanie, które wymusza na urządzeniu pracę w znacznie trudniejszych warunkach. Najbardziej odczuwalną konsekwencją jest utrata mocy – silnik osiąga wtedy zaledwie 60–70% swoich nominalnych parametrów. Co więcej, ze względu na niedoskonałe przesunięcie fazowe, moment rozruchowy spada o blisko połowę, co sprawia, że maszyna może mieć poważne problemy z ruszeniem, jeśli tylko zostanie podpięta pod większe obciążenie.
Eksploatacja w takim układzie generuje szereg problemów natury termicznej i elektrycznej:
- niesymetryczne napięcia na zaciskach prowadzą do nierównomiernego rozkładu prądów w uzwojeniach,
- szybsze nagrzewanie się uzwojeń,
- drastyczne obniżenie sprawności silnika,
- niebezpieczne skrócenie żywotności izolacji wewnątrz urządzenia,
- spłaszczona charakterystyka prędkości, co prowadzi do utraty stabilności obrotów.
Jeśli więc Twoja aplikacja wymaga pełnej sprawności lub wysokiej siły startowej, proste wpięcie kondensatora zazwyczaj nie wystarczy. W takich sytuacjach kluczowe staje się monitorowanie temperatury oraz prądu na poszczególnych fazach, co pozwala w porę zareagować, zanim dojdzie do awaryjnego przegrzania. Pamiętaj też, że odpowiednie zabezpieczenia termiczne i nadprądowe to absolutne minimum, bez którego eksploatacja silnika w tym trybie staje się wysoce ryzykowna.

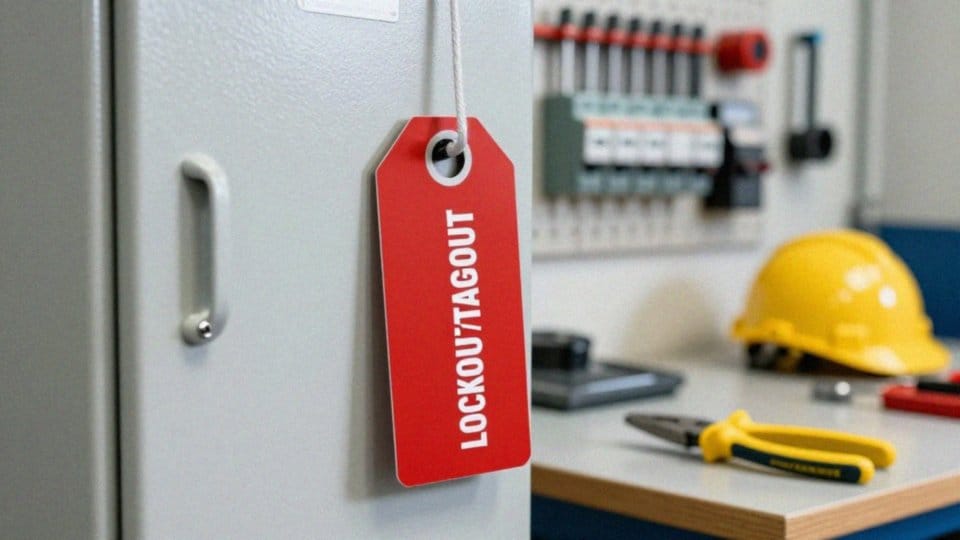

Jakie są zasady bezpieczeństwa przy podłączaniu?
Podczas prac przy instalacjach elektrycznych priorytetem jest zawsze Twoje bezpieczeństwo. Zanim dotkniesz silnika lub rozdzielnicy, bezwzględnie odetnij dopływ prądu. Aby uniknąć ryzyka przypadkowego uruchomienia układu przez osoby postronne, stosuj rygorystyczne procedury LOTO. Pamiętaj też o właściwej ochronie obwodów – odpowiednio dobrane wyłączniki nadprądowe oraz różnicowoprądowe to podstawa stabilnej pracy urządzenia.
Kluczowym elementem systemu jest także uziemienie ochronne. Zadbaj o jego ciągłość i solidne połączenie przewodu z obudową silnika. Zanim jednak podasz napięcie, wykonaj test ciągłości uzwojeń oraz sprawdź rezystancję izolacji, upewniając się, że wyniki mieszczą się w normach technicznych.
Do wszelkich napraw używaj wyłącznie atestowanych narzędzi z odpowiednią izolacją. Utrzymanie pełnej sprawności technicznej wymaga regularności, dlatego przynajmniej raz w roku zlecaj profesjonalny przegląd. Doświadczony fachowiec nie tylko oceni stan styków, ale też sprawdzi temperaturę pracy urządzenia.
W przypadku silników sterowanych falownikami, pamiętaj o precyzyjnym ustawieniu zabezpieczeń zgodnie z limitami prądowymi napędu. Jeśli podejrzewasz zwarcie, skup się na dokładnej diagnostyce pomiarowej.
Na koniec zadbaj o ekspozycję elementów: nie zostawiaj otwartych puszek ani styczników bez osłon, które chronią przed przypadkowym dotknięciem. Bądź szczególnie ostrożny przy kondensatorach – gromadzą one niebezpieczny ładunek, dlatego przed przystąpieniem do jakichkolwiek działań w ich pobliżu, zawsze należy je najpierw bezpiecznie rozładować.
