Kondensator rozruchu — jak działa i jak go dobrać?

Co to jest kondensator rozruchu?

Kondensator rozruchowy pełni rolę magazynu energii w polu elektrostatycznym, kluczowego dla wydajnej pracy układów elektrycznych. Jego podstawowym zadaniem jest dostarczenie silnego impulsu prądowego, który wyzwala moment obrotowy niezbędny do wprawienia silnika jednofazowego w ruch.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Budowa urządzenia opiera się na przewodzących okładzinach oddzielonych dielektrykiem, wykonanym najczęściej z:

• polipropylenu,
• elektrolitu.

Przy wyborze odpowiedniego komponentu najważniejszymi wyznacznikami są:

• pojemność wyrażona w mikrofaradach,
• dopuszczalne napięcie pracy w woltach.

Większość dostępnych na rynku modeli wyposażono w:

• dwa proste wyprowadzenia,
• wygodne konektory.

Ich rola w codziennym życiu jest nie do przecenienia – spotkamy je niemal w każdej:

• lodówce,
• pralce,
• klimatyzatorze,
• maszynie, jak pompy głębinowe,
• sprężarce powietrza.

Konstrukcje te spełniają surowe normy CE oraz wytyczne RoHS, co gwarantuje bezpieczeństwo użytkowania w różnorodnych warunkach izolacyjnych. Co istotne, ich pojemność wyraźnie przewyższa parametry kondensatorów pracy, dzięki czemu zapewniają one szybki start nawet przy dużym obciążeniu początkowym. To właśnie ta właściwość pozwala na płynną i efektywną eksploatację urządzeń, z których korzystamy każdego dnia.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Jak kondensator rozruchowy wspomaga rozruch silnika?

Kondensator rozruchowy to kluczowy element silników jednofazowych, który dostarcza zasilanie do fazy pomocniczej, znacząco podnosząc moment obrotowy. Ponieważ w tego typu jednostkach brakuje naturalnego pola trójfazowego, urządzenie to tworzy sztuczne przesunięcie fazy, bez którego rozruch byłby niemożliwy.

Działa na zasadzie błyskawicznego gromadzenia i uwalniania energii w polu elektrostatycznym, co pozwala na pokonanie oporów startowych nawet przy dużym obciążeniu. Można go porównać do samochodowego rozrusznika – daje silnikowi ten niezbędny, krótki impuls mocy.

Gdy wirnik nabierze odpowiedniej prędkości, kondensator zostaje odłączony za pomocą wyłącznika odśrodkowego lub przekaźnika czasowego. Taki mechanizm nie tylko chroni podzespoły przed awariami, ale też zapobiega przegrzewaniu się układu.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Zastosowanie tego rozwiązania znacząco podnosi efektywność urządzeń codziennego użytku, takich jak:

• pompy,
• kompresory,
• wentylatory.

Dzięki właściwemu przesunięciu fazy maszyny pracują płynniej, unikając uciążliwych drgań. Starannie dobrany kondensator nie tylko dba o optymalny prąd w obwodzie, ale przede wszystkim wydłuża żywotność całego napędu, zapewniając mu znacznie wyższą kulturę pracy.

Kiedy stosować kondensator rozruchu, a kiedy kondensator pracy?

Dobór właściwego kondensatora ma kluczowe znaczenie dla pracy silnika i bezpośrednio zależy od specyfiki urządzenia oraz wymaganego momentu obrotowego. Jeśli potrzebujesz dużego „zastrzyku” energii na starcie, szczególnie przy maszynach mających trudności z ruszeniem pod obciążeniem – takich jak pompy czy kompresory – niezbędne okaże się zastosowanie kondensatora rozruchowego.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Zazwyczaj jest to model elektrolityczny, który po osiągnięciu przez silnik odpowiedniej prędkości zostaje odłączony, gdyż nie jest przeznaczony do pracy ciągłej. W czasie normalnej eksploatacji pałeczkę przejmuje kondensator pracy. Wykonany zazwyczaj w technologii foliowej, na przykład polipropylenowej lub MKP, czuwa nad płynnością działania silnika w obwodzie jednofazowym.

Choć charakteryzuje się mniejszą pojemnością mierzoną w mikrofaradach, to właśnie on dba o wysoką sprawność energetyczną i stabilność układu. W zaawansowanych instalacjach system wspierają także kondensatory przeciwzakłóceniowe i dostrojcze, które skutecznie niwelują szumy oraz poprawiają jakość sygnału.

Niezależnie od tego, czy pracujesz przy sprzęcie AGD, czy systemach przemysłowych, kluczem do trwałości całego układu jest indywidualny dobór komponentów – w tym również modeli niskoimpedancyjnych czy bipolarnych – dopasowanych precyzyjnie do wymagań technicznych maszyny.

Kondensator pracy silnika — jak działa i jak go dobrać?

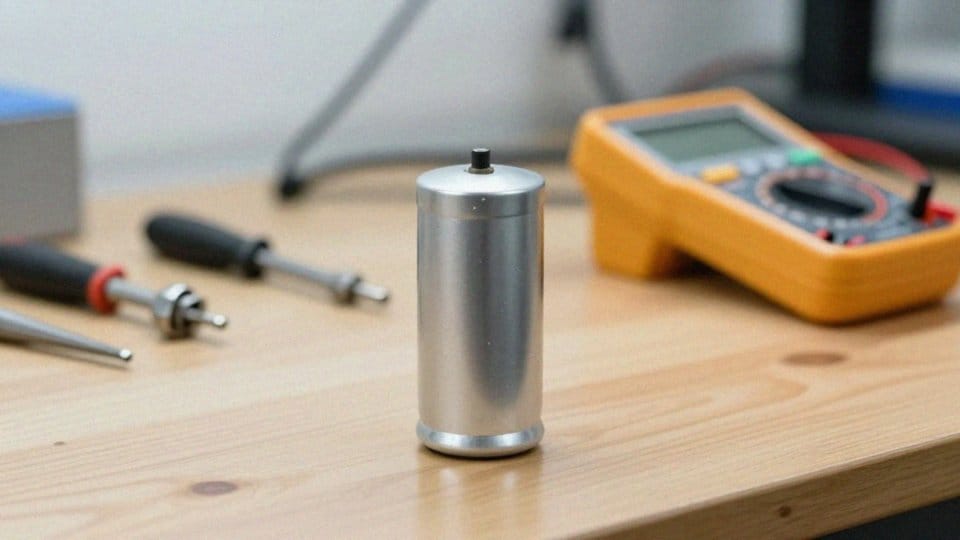

Jak dobrać pojemność i napięcie kondensatora rozruchowego?

Wybór odpowiedniego kondensatora jest bezpośrednio uzależniony od specyfiki silnika. Najważniejszym kryterium jest pojemność wyrażona w mikrofaradach, którą zawsze dopasowujemy do zaleceń producenta zawartych w dokumentacji technicznej. Zakresy te zazwyczaj mieszczą się w przedziale od 1 do 250 mikrofaradów. Pamiętaj, że błąd w doborze tej wartości kończy się problemami – zbyt mała pojemność utrudni start urządzenia, natomiast zbyt duża narazi uzwojenia na niebezpieczne przeciążenie.

Równie istotną kwestią jest napięcie pracy kondensatora, które musi przewyższać poziom napięcia zasilającego. Najczęściej spotykane warianty to:

• 250V AC,
• 450V AC.

Kupując podzespół, nie zapomnij zweryfikować jego:

• tolerancji pojemności,
• wskaźnika ESR,
• wymiarów fizycznych,
• typu wyprowadzeń,
• certyfikatu CE oraz zgodności z dyrektywą RoHS.

Do precyzyjnej oceny kondensatora najlepiej posłużyć się miernikiem pojemności. Pamiętaj, że podczas wymiany równie ważne co elektryka jest środowisko pracy silnika, zwłaszcza temperatura otoczenia. Jeśli masz jakiekolwiek wątpliwości, sięgnij po tabele doborowe producenta lub skonsultuj się ze specjalistą – to najlepszy sposób, aby zagwarantować sobie długą i bezpieczną eksploatację sprzętu.

Kondensator rozruchowy — do czego służy i jak działa?

Jak zamontować i podłączyć kondensator rozruchowy?

Zanim przystąpisz do montażu, koniecznie odetnij zasilanie i rozładuj kondensator. Pamiętaj, że zgromadzony wewnątrz ładunek może być niebezpieczny nawet po wyłączeniu urządzenia. Cały proces instalacji musi być zgodny z dokumentacją techniczną i rygorystycznymi zasadami bezpieczeństwa elektrycznego.

Komponent ulokuj w dedykowanym uchwycie lub obudowie, dbając o to, by znajdował się z dala od źródeł ciepła, które drastycznie skracają jego trwałość. Do wykonania połączeń wykorzystaj miedziane przewody o właściwym przekroju. Zależnie od wybranego modelu, możesz użyć:

• konektorów typu snap-in,
• tradycyjnego lutowania.

Zgodnie ze schematem, jedno wyprowadzenie wpinamy do zasilania fazy pomocniczej, a drugie do punktu pośredniego układu rozruchowego. Jeśli w systemie występuje wyłącznik odśrodkowy lub przekaźnik, pamiętaj, aby przewody przechodziły przez ich styki. Dzięki temu element zostanie bezpiecznie odłączony, gdy silnik wejdzie na pełne obroty. Jest to kluczowe, ponieważ kondensatory rozruchowe nie są przystosowane do długotrwałego obciążenia i mogłyby ulec awarii.

Kondensator rozruchowy do silnika 2,2 kW — jak go dobrać i obliczyć pojemność?

W przypadku modeli elektrolitycznych nie wolno zapomnieć o zachowaniu poprawnej polaryzacji, chyba że korzystasz z wersji bipolarnych, zaprojektowanych do pracy przy prądzie przemiennym AC. Po zakończeniu prac dokładnie sprawdź:

• izolację wszystkich styków,
• stabilność mocowania,
• ciągłość połączeń masowych.

W warunkach przemysłowych warto zainwestować w atestowane komponenty i dodatkowe osłony ochronne. Na koniec, po pierwszym uruchomieniu, upewnij się, czy temperatura podzespołu jest w normie i czy praca silnika jest stabilna – nadmierne wibracje to często pierwszy sygnał, że montaż wymaga poprawy.

Kiedy wymienić kondensator rozruchowy i jak rozpoznać uszkodzenie?

Jeśli Twój silnik odmawia posłuszeństwa przy próbie startu, pracuje ociężale lub brakuje mu mocy, najprawdopodobniej czas na wymianę kondensatora. Pierwszym krokiem powinna być dokładna ocena stanu technicznego, zaczynając od oględzin. Pęknięta obudowa, wyciekający elektrolit czy wypukłości na korpusie to jasne sygnały, że element wymaga natychmiastowej utylizacji i wymiany ze względów bezpieczeństwa.

Kondensator rozruchowy do silnika 1,1 kW — jak dobrać i podłączyć?

W sytuacjach mniej oczywistych niezbędny okaże się profesjonalny miernik pojemności. Odchylenia od specyfikacji producenta, wysoki współczynnik ESR czy przerwy w obwodzie to wyraźne dowody na trwałe zużycie podzespołu. Pamiętaj, że naprawa uszkodzonego kondensatora jest wykluczona – jedyną skuteczną drogą przywrócenia sprawności silnika jest montaż fabrycznie nowego urządzenia.

Podczas zakupu nowego komponentu trzymaj się ściśle wytycznych projektowych. Kluczowe są tutaj:

• pojemność,
• napięcie robocze,
• rodzaj dielektryka,
• zgodność z certyfikatami CE i RoHS.

W urządzeniach pracujących pod dużym obciążeniem świetnie sprawdzają się modele o niskim ESR, które lepiej radzą sobie z impulsami prądowymi. Regularna kontrola tych elementów w trakcie eksploatacji nie tylko poprawi wydajność maszyny, ale przede wszystkim pozwoli uniknąć poważnych awarii układu zasilania w przyszłości.
