Do czego służą kondensatory? Zastosowania i rodzaje kondensatorów

Jak działa kondensator i na czym polega gromadzenie ładunku?

Kondensator to element elektroniczny służący do gromadzenia energii w polu elektrostatycznym. Jego konstrukcja bazuje na dwóch metalowych okładkach przedzielonych dielektrykiem, pomiędzy którymi powstaje wspomniane pole. Gdy podłączymy do układu napięcie stałe, elektrony rozpoczynają wędrówkę, co prowadzi do odkładania się ładunków o przeciwnych znakach na przeciwległych płytkach. Relację tę opisuje pojemność C wyrażona wzorem Q = C·V.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Choć jednostką podstawową jest farad, w codziennej praktyce inżynierskiej znacznie częściej spotkamy się z jednostkami pochodnymi, takimi jak:

• mikrofarady,
• nanofarady,
• pikofarady.

Podczas procesu ładowania, energia elektryczna jest deponowana bezpośrednio w dielektryku, zgodnie z zależnością E = 1/2·C·V^2. Projektując układ, musimy zawsze uwzględniać napięcie znamionowe, które wyznacza górną granicę bezpiecznej pracy komponentu. Warto pamiętać, że parametry użytego izolatora bezpośrednio przekładają się na stabilność oraz tolerancję pojemności.

W zaawansowanych obwodach zasilania dodatkowo zwraca się uwagę na współczynniki ESR i ESL, które wpływają na efektywność przesyłu energii. Gdy warunki w obwodzie ulegają zmianie, kondensator oddaje zgromadzone zasoby, rozładowując się do układu. W specyficznych sytuacjach, na przykład przy strojeniu częstotliwości, stosuje się wersje zmienne lub nastawne, natomiast do magazynowania dużych porcji energii wykorzystuje się superkondensatory.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Podczas eksploatacji należy jednak brać pod uwagę zjawisko upływności, które jest nieuniknioną wadą powodującą stopniowe samorozładowywanie się elementu.

Do czego służą kondensatory?

Kondensatory to fundament współczesnej elektroniki, obecny w wielu kluczowych procesach – od magazynowania energii po precyzyjne sterowanie sygnałami. Ich obecność w obwodach gwarantuje stabilność napięcia i przepływu prądu, co decyduje o niezawodności urządzeń.

W zasilaczach najczęściej spotkamy kondensatory elektrolityczne, które gładzą tętnienia, zapewniając czystą energię. Z kolei tuż przy układach scalonych znajdują się elementy odsprzęgające, skutecznie wygaszające zakłócenia wysokiej częstotliwości. Te komponenty potrafią też selektywnie traktować sygnały:

• przepuszczają składowe zmienne,
• jednocześnie skutecznie blokując napięcie stałe.

Są one również niezastąpione w budowie filtrów częstotliwościowych oraz obwodów rezonansowych, gdzie pomagają zarządzać przepływem informacji. W świecie napędów to właśnie kondensatory rozruchowe „kopią” silniki elektryczne do działania, dając im energię niezbędną do startu. Co więcej, poprawiają one współczynnik mocy w systemach zasilania, co bezpośrednio przekłada się na wymierne oszczędności energii.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Ciekawym polem ich eksploatacji są czujniki, gdzie zmiany pojemności pozwalają na precyzyjny pomiar parametrów fizycznych otoczenia. Aby jednak układ działał bezawaryjnie, kluczowy jest dobór odpowiedniego typu komponentu – na przykład ceramiki dla sygnałów o wysokiej częstotliwości lub kondensatorów foliowych, gdy priorytetem jest stabilność. Uzupełnieniem tych rozwiązań są superkondensatory, które dzięki ogromnej gęstości energii wypierają tradycyjne bufory w systemach wymagających nagłego wsparcia zasilania awaryjnego.

Jak kondensatory filtrują i odsprzęgają zasilanie?

Stabilizacja zasilania opiera się na prostym zabiegu: włączeniu kondensatora równolegle do źródła napięcia. Komponent ten działa jak podręczny magazyn energii, który natychmiastowo oddaje ładunek w momencie nagłego wzrostu zapotrzebowania na prąd, skutecznie niwelując spadki napięcia i wygładzając wszelkie tętnienia.

Kluczem do wysokiej wydajności tego procesu jest minimalizacja:

• szeregowej rezystancji wewnętrznej (ESR),
• indukcyjności własnej (ESL).

W praktyce najlepiej łączyć różne typy tych podzespołów, aby pokryć szerokie spektrum częstotliwości. Duże kondensatory elektrolityczne świetnie radzą sobie z eliminacją składowych o niskiej częstotliwości, podczas gdy ceramiczne stanowią zaporę dla szumów wysokoczęstotliwościowych. Dlatego tak istotne jest odsprzęganie – montujemy kondensatory jak najbliżej układów scalonych, co pozwala zdusić zakłócenia w samym zarodku.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Kondensatory blokujące pełnią dodatkową rolę, działając niczym filtry sygnałów; przepuszczają składowe zmienne, jednocześnie skutecznie separując prąd stały między stopniami wzmacniaczy. Podobnie filtry RC czy obwody LC wykorzystują te właściwości do precyzyjnego kształtowania charakterystyki pracy układu.

Podczas projektowania takich systemów nie można zapominać o:

• napięciu znamionowym,
• upływności.

To właśnie te parametry decydują o stabilności oraz długowieczności sprzętu. W wymagających konstrukcjach, gdzie liczy się niezawodność i niska strata energii, doskonale sprawdzają się modele foliowe oraz przeciwzakłóceniowe. Pamiętaj jednak, że nawet najlepszy komponent zawiedzie, jeśli ścieżki łączące go z zasilanym układem będą zbyt długie, dlatego dbałość o geometrię montażu jest w tej kwestii absolutnie kluczowa.

Jak podłączyć kondensator przeciwzakłóceniowy? Praktyczny poradnik

Jak wygląda charakterystyka częstotliwościowa filtrów?

Charakterystyka częstotliwościowa określa, w jaki sposób filtry manipulują sygnałami, tłumiąc lub przepuszczając je w zależności od konkretnej częstotliwości. Kluczem do tego procesu jest reaktancja pojemnościowa, obliczana wzorem Xc = 1/(2πfC), która spada wraz ze wzrostem częstotliwości.

W klasycznych układach RC to właśnie wzajemne oddziaływanie kondensatora z rezystorem wyznacza krytyczny punkt odcięcia, zdefiniowany zależnością fc = 1/(2πRC). Po przekroczeniu tej wartości, proste filtry pierwszego rzędu zaczynają redukować sygnał w tempie -20 dB na dekadę.

Bardziej zaawansowane konfiguracje, wykorzystujące cewki w układach LC czy RLC, oferują znacznie ostrzejsze zbocza charakterystyki, umożliwiając przy tym uzyskanie efektu rezonansu, którego parametry wynikają bezpośrednio z dobranych wartości indukcyjności i pojemności.

Do czego służy kondensator przeciwzakłóceniowy? Zastosowanie i działanie

W praktycznych zastosowaniach idealny przebieg krzywej bywa jednak zaburzany przez pasożytnicze właściwości elementów, takie jak szeregowa rezystancja czy indukcyjność własna kondensatora, co skutecznie ogranicza ich sprawność w pasmach wysokich częstotliwości.

Projektanci muszą więc zachować czujność nie tylko wobec tolerancji samych podzespołów, ale również wpływu wahań temperatury na stabilność całego systemu. Nawet sposób montażu komponentów ma znaczenie – długość wyprowadzeń potrafi bowiem nieznacznie przesunąć charakterystykę filtra, co czyni precyzję wykonania równie istotną, co sam wybór odpowiednich wartości teoretycznych.

Elektrolityczny czy ceramiczny: który kondensator wybrać do filtracji?

Dobór właściwego kondensatora ma decydujący wpływ na jakość filtracji zasilania. Jeśli zależy nam na wygładzaniu tętnień o niskiej częstotliwości, najczęściej sięgamy po typy elektrolityczne, które kuszą przystępną ceną i dużą pojemnością. Niestety, ich wysoka rezystancja szeregowa oraz indukcyjność własna sprawiają, że kiepsko radzą sobie w wyższych pasmach. W sytuacjach wymagających obsługi szybkich przebiegów znacznie lepiej sprawdzają się komponenty ceramiczne MLCC. Charakteryzują się one niskim ESR oraz ESL, co czyni je niezastąpionymi przy odsprzęganiu układów scalonych i usuwaniu szumów o wysokiej częstotliwości. Co ważne, brak polaryzacji eliminuje problem przypadkowego uszkodzenia przy błędnym wlutowaniu.

Jak podłączyć kondensator do kosiarki? Krok po kroku z poradami

Miejmy jednak na uwadze, że przy dużych pojemnościach parametry ceramików mogą płynąć wraz ze zmianą temperatury czy napięcia pracy. Gdy natomiast priorytetem jest wysoka stabilność i minimalne straty, niekwestionowanym liderem stają się kondensatory foliowe, świetnie sprawdzające się choćby w filtrach przeciwzakłóceniowych. W zaawansowanych projektach, obejmujących szerokie spektrum częstotliwości, najlepiej sprawdza się podejście hybrydowe. Polega ono na połączeniu pojemnego elektrolitu z ceramicznym odpowiednikiem o niskim ESR, który warto umieścić jak najbliżej zasilanego układu.

Przy finalnej selekcji nie zapominaj o kluczowych parametrach:

• wymaganej pojemności,
• napięciu pracy z bezpiecznym zapasem,
• stabilności termicznej dielektryka,
• przewidywanej żywotności.

Pamiętaj też, że sam wybór komponentu to tylko połowa sukcesu – równie ważny jest staranny montaż, który poprzez minimalizację długości ścieżek pozwoli w pełni wykorzystać potencjał filtra.

Jak sprawdzić uzwojenie silnika jednofazowego? Krok po kroku z praktycznymi wskazówkami

Jak dobrać kondensator do filtra RC?

Projektowanie filtrów RC zawsze zaczynamy od ustalenia częstotliwości granicznej fc, korzystając z podstawowego wzoru fc = 1/(2πRC). Gdy znamy już wartość rezystancji R, przekształcenie tego równania, czyli C = 1/(2πRfc), pozwoli nam szybko wyznaczyć potrzebną pojemność. Pamiętaj jednak, że obliczenia na papierze to nie wszystko – musisz uwzględnić impedancję źródła oraz obciążenia, gdyż to one ostatecznie kształtują rzeczywisty punkt odcięcia Twojego układu.

Wybór konkretnego kondensatora to sztuka kompromisu między kilkoma parametrami. W układach wymagających precyzji priorytetem jest:

• niska tolerancja pojemności,
• odpowiedni zapas napięcia pracy, najlepiej o 20-50% wyższy niż maksymalny potencjał w obwodzie,
• rezystancja szeregowa ESR,
• indukcyjność własna ESL.

Równie istotny jest dobór dielektryka. Do aplikacji o wysokich wymaganiach stabilności najlepiej nadają się elementy ceramiczne klasy NP0 lub C0G. Jeśli natomiast budujesz tor audio, postaw na kondensatory foliowe, które oferują znacznie mniejsze straty sygnału. W projektach cyfrowych wyzwaniem bywają też pasożytnicze efekty ścieżek na płytce drukowanej, których nie można pominąć.

Jaki kondensator do silnika 3 kW? Dobór i obliczenia pojemności

Po zakończeniu montażu warto poświęcić chwilę na weryfikację – zmierz pojemność miernikiem i sprawdź rzeczywistą charakterystykę częstotliwościową. Takie podejście pozwoli Ci skutecznie skorygować drobne rozbieżności między wartościami teoretycznymi a tymi, które oferują fizyczne podzespoły.

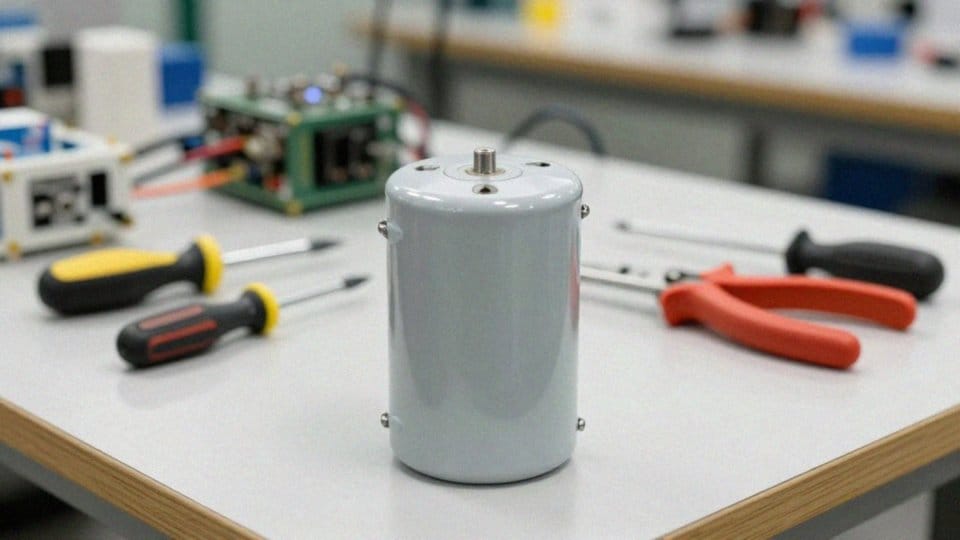

Kiedy stosować kondensatory rozruchowe w silnikach?

W silnikach jednofazowych kondensatory rozruchowe są nieodzownym elementem układu, odpowiadającym za wygenerowanie impulsu niezbędnego do wprawienia urządzenia w ruch. Ich zadaniem jest wywołanie przesunięcia fazowego między uzwojeniami, co przekłada się na powstanie momentu obrotowego. Jest to szczególnie istotne w maszynach o wysokiej bezwładności początkowej, jak pompy czy sprężarki, gdzie płynny start decyduje o sprawnej pracy.

W praktyce spotykamy dwa rodzaje tych komponentów:

• Modele rozruchowe dostarczają jedynie chwilowy zastrzyk energii, zostając odłączonymi po osiągnięciu przez motor właściwej prędkości,
• Kondensatory pracy wspierają jednostkę przez cały czas, optymalizując jej wydajność i poprawiając współczynnik mocy.

Dobierając odpowiedni podzespół, musimy wziąć pod uwagę:

• napięcie znamionowe,
• pojemność,
• parametry tolerancji.

Kluczowa jest również wytrzymałość na prąd rozruchowy i odporność na wahania temperatur, co bezpośrednio przekłada się na długowieczność sprzętu. Warto przy tym pamiętać o układach zabezpieczających, takich jak przekaźniki czasowe, które chronią napęd przed przeciążeniem. Montaż wymaga zadbania o chłodzenie oraz poprawną polaryzację w wersjach elektrolitycznych. Takie podejście nie tylko gwarantuje bezproblemowy rozruch, ale też realnie wpływa na stabilniejszą pracę maszyn i mniejsze zużycie energii.

Cewka do silnika jednofazowego — jak dobrać i podłączyć?

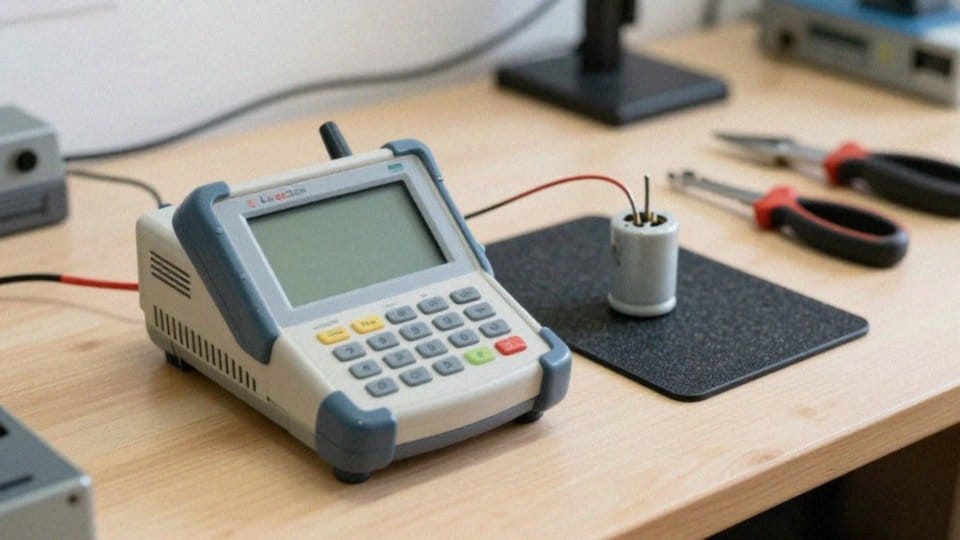

Jak mierzyć pojemność i upływność kondensatorów?

Sprawdzanie stanu kondensatorów to zadanie dla dedykowanych urządzeń, takich jak LCR-metry czy multimetry wyposażone w funkcję pomiaru pojemności. Zanim jednak przyłożysz sondy, koniecznie odłącz komponent od reszty układu i upewnij się, że został w pełni rozładowany. Ten prosty krok nie tylko zapewnia bezpieczeństwo, ale przede wszystkim chroni Twój sprzęt pomiarowy przed uszkodzeniem.

Sam proces weryfikacji pojemności sprowadza się do porównania odczytu z wartością znamionową, przy czym warto pamiętać o uwzględnieniu dopuszczalnej tolerancji producenta. W przypadku popularnych elektrolitów, prawdziwym wyznacznikiem sprawności jest jednak pomiar rezystancji szeregowej, czyli ESR. Jeśli wynik jest zbyt wysoki, to znak, że dielektryk lub elektrolit uległy degradacji, co bezpośrednio przekłada się na gorszą filtrację i krótszą żywotność elementu.

Równie istotna bywa kontrola upływności prądu; przeprowadzamy ją przy użyciu napięcia znamionowego, aby sprawdzić, czy kondensator nie przekracza ustalonych norm. Wzrost prądu upływu zazwyczaj zapowiada rychłą awarię lub trwały rozpad izolacji. Nie zapominaj przy tym o dokładnych oględzinach. Często już na starcie dostrzeżesz wybrzuszenia, wycieki czy ślady nadpaleń, które dyskwalifikują część z dalszego użytku.

Jak podłączyć kondensator do LED? Poradnik i skuteczne metody

Profesjonalny serwis idzie jednak o krok dalej, wykonując testy obciążeniowe czy analizę stabilności parametrów w różnych temperaturach i przy zmiennej częstotliwości. Pamiętaj, aby przy pracy z elementami polaryzowanymi zachować maksymalne skupienie. Niewłaściwe podłączenie sond w takich przypadkach grozi zwarciem, a w konsekwencji zniszczeniem całego układu podczas testów.
