Jaki kondensator do silnika 3 kW? Dobór i obliczenia pojemności

Jaki kondensator do silnika 3 kW?

W przypadku silnika 3 kW zasilanego z sieci 230V, przyjmuje się zasadę doboru kondensatora o pojemności rzędu 70 µF na każdy kilowat mocy. Przekładając to na liczby, optymalny zestaw roboczy powinien mieścić się w przedziale od 180 do 210 µF. Precyzyjne dopasowanie tego podzespołu jest niezbędne, gdyż warunkuje ono stworzenie odpowiedniego pola magnetycznego, co przekłada się bezpośrednio na sprawny rozruch oraz stabilną pracę jednostki.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Równie istotna jest kwestia napięcia znamionowego, które dla bezpieczeństwa powinno przewyższać parametry sieciowe. Najlepiej sięgnąć po modele przystosowane do pracy przy 400V lub 450V, co dobrze chroni układ przed chwilowymi skokami napięcia oraz skutkami indukcyjności silnika.

Jeśli Twoja maszyna wymaga solidnego kopa na starcie, warto rozważyć dołożenie kondensatora rozruchowego, który jest samoczynnie odcinany po osiągnięciu przez motor trzech czwartych prędkości obrotowej. Dla osób szukających bardziej zaawansowanych rozwiązań, doskonałą alternatywą będzie falownik. Urządzenie to zamienia zasilanie jednofazowe na trójfazowe, dzięki czemu silnik może pracować z pełną wydajnością, bez typowych strat mocy czy spadków natężenia prądu.

Pamiętaj, że eksperymenty z nieodpowiednią pojemnością niosą za sobą ryzyko przegrzewania uzwojeń, znacznego spadku osiągów, a w skrajnych przypadkach – nieodwracalnego uszkodzenia izolacji.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

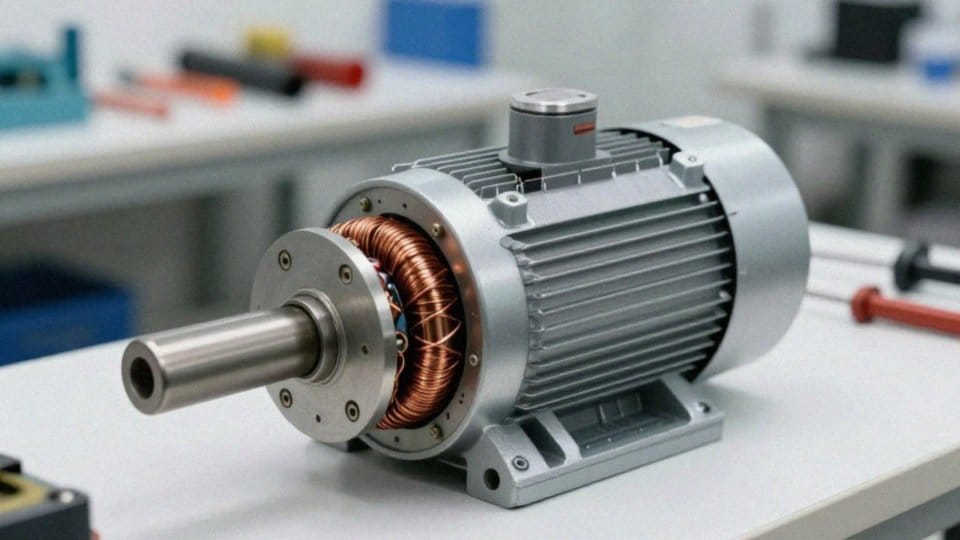

Kiedy stosować kondensator rozruchowy, a kiedy pracy?

Kondensatory rozruchowe pełnią funkcję chwilowego wsparcia, generując wysoki moment obrotowy niezbędny do wprawienia silnika w ruch, szczególnie gdy urządzenie startuje pod dużym obciążeniem. Jako komponenty elektrolityczne, zostają one odłączone od układu tuż po tym, jak jednostka osiągnie prędkość znamionową.

Dla odmiany, kondensatory pracy pozostają aktywne przez cały czas pracy silnika. Ich niebiegunowa konstrukcja, oparta zazwyczaj na papierze metalizowanym lub poliestrze, gwarantuje płynność działania oraz znaczną sprawność, pozwalając na długotrwałą eksploatację bez obaw o przegrzanie. Ponadto, dbają one o optymalne przesunięcie fazowe, co realnie przekłada się na mniejsze straty energii i poprawę współczynnika mocy.

W bardziej wymagających maszynach stosuje się rozwiązania hybrydowe, w których oba typy kondensatorów współpracują w fazie startu. Gdy silnik wchodzi na właściwe obroty, układ rozruchowy jest automatycznie odcinany za pomocą stycznika lub timera. Ostateczny wybór konfiguracji powinien wynikać z charakterystyki pracy danego urządzenia.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Współczesne, inteligentne moduły pozwalają nawet na dynamiczną korekcję pojemności, dzięki czemu napęd zachowuje wysoką kulturę pracy mimo zmiennego obciążenia. Odpowiednie dopasowanie tych elementów to gwarancja niezawodnego rozruchu i stabilności parametrów w długim okresie eksploatacji.

Jak obliczyć pojemność kondensatora dla silnika 3 kW?

Dobranie odpowiedniego kondensatora do silnika o mocy 3 kW nie jest dziełem przypadku, ale wymaga wnikliwego spojrzenia na tabliczkę znamionową. Kluczowe znaczenie mają tam:

• prąd znamionowy przy napięciu 230V,
• współczynnik cosϕ.

Choć klasyczny wzór fizyczny C = I / (2 * π * f * U) pozwala na bazowe wyliczenia, w praktyce inżynierskiej chętniej korzystamy z uproszczonej zależności C[µF] ≈ 1590 * I / U. Dla standardowej jednostki 3 kW zasilanej z jednej fazy otrzymujemy teoretyczny wynik w okolicach 187,6 µF.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Pamiętaj jednak, że teoria to dopiero początek. Ostateczny wybór podzespołu zależy od specyfiki obciążenia oraz tego, jakiego momentu rozruchowego faktycznie potrzebujesz. Mocniejszy kondensator może co prawda ułatwić start, ale przesadzenie z jego pojemnością grozi przegrzewaniem uzwojeń i trwałym uszkodzeniem silnika.

Aby uzyskać najbardziej stabilną pracę, warto zmierzyć natężenie prądu na obu uzwojeniach podczas normalnego obciążenia i dążyć do ich wyrównania. Jeśli obliczona wartość nie zapewnia wystarczającej dynamiki na starcie, zerknij do dokumentacji technicznej producenta – często znajdują się tam konkretne wytyczne dla danej serii silników.

Gdyby jednak teoria wciąż rozmijała się z rzeczywistością, rozważ montaż falownika. To rozwiązanie w pełni automatyzuje rozruch i optymalizuje parametry pracy, całkowicie eliminując konieczność żmudnego, ręcznego dopasowywania pojemności.

Cewka do silnika jednofazowego — jak dobrać i podłączyć?

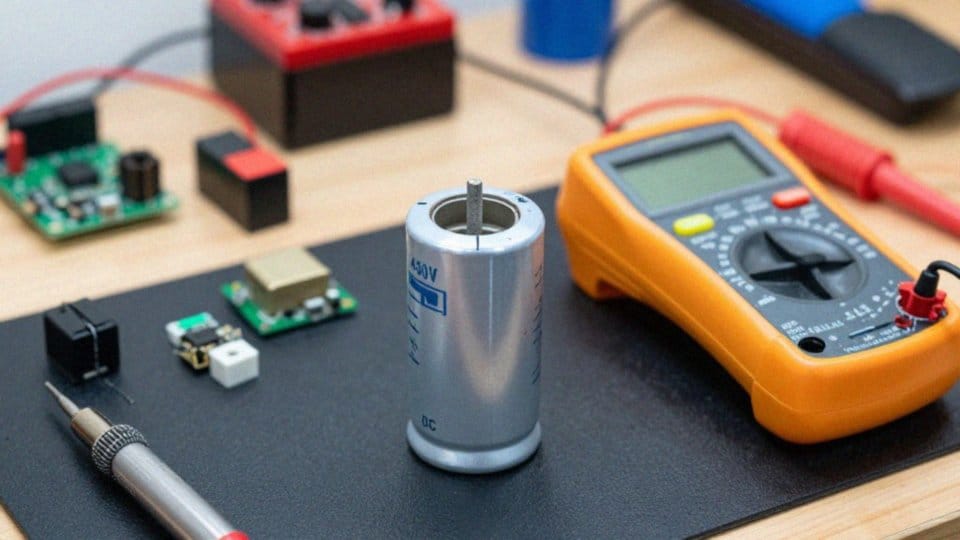

Jakie napięcie pracy kondensatora wybrać?

Właściwy dobór napięcia roboczego kondensatora to absolutna podstawa przy projektowaniu układów zasilania. Kluczowe jest zachowanie odpowiedniego marginesu bezpieczeństwa, dlatego inżynierowie zalecają, aby napięcie pracy komponentu było co najmniej półtora raza wyższe od maksymalnego napięcia fazowego w systemie. W praktyce oznacza to, że przy standardowym zasilaniu 230V najbezpieczniej sięgnąć po modele 450V. Taki zapas izolacji nie tylko zabezpiecza przed nagłymi skokami napięcia, ale również neutralizuje negatywny wpływ wzrostu indukcyjności podczas pracy silnika.

Zbyt niski próg wytrzymałości niemal zawsze kończy się przebiciem izolacji i nieodwracalną awarią podzespołu. Wybierając konkretny model, zawsze warto kierować się wytycznymi producenta, pamiętając o specyfice danego zadania. Ponieważ kondensatory pracy działają pod stałym obciążeniem, najlepiej sprawdzają się warianty niebiegunowe, wykonane w technologii metalizowanej poliestrowej lub polipropylenowej.

Równie ważna jest solidna obudowa, która musi tłumić wibracje, gwarantując stabilność nawet w wymagających warunkach przemysłowych. Na koniec warto zwrócić uwagę na system mocowania – dobrze dobrane złącza nie tylko przyspieszają montaż, ale przede wszystkim zapewniają trwałe połączenie elektryczne, eliminując ryzyko niebezpiecznego iskrzenia w punktach styku.

Jak podłączyć kondensator do LED? Poradnik i skuteczne metody

Jak podłączyć silnik 3 kW do 230V?

Podłączenie silnika o mocy 3 kW do zasilania jednofazowego 230 V wymaga przede wszystkim poprawnego spięcia uzwojeń w trójkąt, co jasno wynika z tabliczki znamionowej wskazującej napięcie 230/400 V. Zastosowanie połączenia w gwiazdę przy jednofazowym zasilaniu byłoby błędem, gdyż drastycznie ograniczyłoby moc urządzenia, sprowadzając ją do zaledwie 30% możliwości.

Aby uruchomić silnik, przewód fazowy i neutralny wpina się do dwóch wyprowadzeń uzwojeń. Trzecie wyprowadzenie łączy się z jednym z zasilających przez kondensator roboczy, a kierunek obrotów zależy od tego, po której stronie wykonasz to połączenie. W sytuacjach wymagających większego momentu rozruchowego warto dołożyć równolegle kondensator rozruchowy. Pamiętaj jednak, że musi on zostać odłączony, gdy wał osiągnie około 75% prędkości znamionowej – najlepiej wykorzystać do tego wyłącznik odśrodkowy lub stycznik czasowy, aby uniknąć uszkodzenia uzwojeń.

Ponieważ ta konfiguracja powoduje wzrost natężenia prądu, podczas pierwszych testów koniecznie kontroluj temperaturę obudowy. Jeśli zależy Ci na pełnej wydajności bez kompromisów, zdecydowanie lepszym rozwiązaniem jest użycie falownika 1-fazowego na 3-fazowy. Takie urządzenie pozwala całkowicie zrezygnować z dużych kondensatorów, zapewniając płynną regulację prędkości i pełny moment obrotowy już od momentu startu.

Jak podłączyć kondensator do silnika jednofazowego? Przewodnik krok po kroku

Niezależnie od wybranej metody, pamiętaj o starannym montażu: używaj wyłącznie końcówek tulejkowych i zamykaj przewody w szczelnej puszce zaciskowej, co zapobiegnie powstawaniu niebezpiecznych luzów pod wpływem wibracji.

Jak zabezpieczyć montaż i połączenia elektryczne?

Niezawodność oraz bezpieczeństwo każdej instalacji elektrycznej to przede wszystkim wynik rzetelnego montażu i precyzyjnych połączeń. W przypadku dużych kondensatorów typu Fi55x122 niezbędne jest korzystanie z obudów o konstrukcji antywibracyjnej, co skutecznie zapobiega poluzowaniu styków oraz chroni wrażliwą elektronikę przed zgubnym wpływem wilgoci.

Masa podzespołów bezpośrednio wpływa na dobór mocowań, gwarantując układowi stabilność w trakcie pracy silnika. Stosowanie sprawdzonych złączy minimalizuje ryzyko niebezpiecznego iskrzenia, a przy doborze części zamiennych warto kierować się takimi parametrami, jak:

• odporność na cykle rozruchowe,
• zakres temperatury pracy.

Ochronę przed przeciążeniami zapewniają bezpieczniki oraz wyłączniki nadprądowe, podczas gdy zabezpieczenia termiczne czuwają nad stanem uzwojeń, natychmiastowo reagując na każdy niepokojący wzrost temperatury. Dbałość o ciągłość prądu wymaga również użycia przewodów o właściwym przekroju oraz zachowania poprawnego uziemienia obudowy kondensatora.

Kondensator w silniku jednofazowym — jak działa i jak dobrać odpowiedni?

W zaawansowanych systemach, dla których kluczowa jest bezawaryjność, warto wdrożyć inteligentny monitoring. Takie rozwiązanie pozwala na bieżące kontrolowanie parametrów i eliminację punktów przegrzewania. Pamiętajmy przy tym o regularnej weryfikacji połączeń śrubowych, ponieważ drgania generowane przez silnik mogą z czasem osłabić ich skręcenie, co prowadzi do spadku sprawności całego układu.

Jak nieprawidłowy dobór kondensatora wpływa na silnik?

Wybór nieodpowiedniego kondensatora dla silnika o mocy 3 kW to prosta droga do powtarzających się awarii i problemów z wydajnością. Jeśli komponent ma zbyt małą pojemność, przesunięcie fazowe okazuje się niewystarczające, co drastycznie obniża moment rozruchowy. W rezultacie maszyna rozpędza się ociężale, tracąc przy tym na swojej mocy i sprawności.

Z drugiej strony – przesada z pojemnością kondensatora roboczego wymusza przepływ zbyt dużych prądów pomocniczych. Silnik zaczyna się nadmiernie nagrzewać, co w szybkim tempie niszczy izolację uzwojeń i odczuwalnie skraca życie urządzenia. Użytkownik szybko odczuje to w portfelu, obserwując wyższe rachunki za energię i spadającą kulturę pracy całego układu.

Silnik jednofazowy bez kondensatora — jak działa i jak go podłączyć?

Kluczowy jest również odpowiedni typ kondensatora. Zastosowanie modelu rozruchowego w warunkach pracy ciągłej to gwarantowana usterka, a całkowity brak kondensatora pomocniczego tam, gdzie jest niezbędny, skutkuje niepokojącymi wibracjami. Nie wolno też lekceważyć klasy napięciowej – zbyt niskie znamionowe napięcie pracy kondensatora prawie zawsze kończy się jego przepaleniem i przerwaniem obwodu.

Zamiast ryzykować kosztowne naprawy, warto poświęcić dłuższą chwilę na dopasowanie podzespołu do parametrów z tabliczki znamionowej. Precyzja w tym zakresie to jedyny sposób, by zapewnić silnikowi płynny start i długie lata bezawaryjnej pracy.
