Kondensator do silnika jednofazowego — jak go dobrać i podłączyć?

Co to jest kondensator do silnika jednofazowego?

Kondensator to serce silnika jednofazowego. Jego głównym zadaniem jest wywołanie przesunięcia fazowego między uzwojeniem roboczym a rozruchowym, co pozwala na wytworzenie wirującego pola magnetycznego niezbędnego do startu i płynnej pracy urządzenia. W praktyce stosuje się dwa rodzaje tych komponentów:

• kondensatory rozruchowe – przekazują potężną dawkę energii w momencie uruchamiania,
• kondensatory pracy – pracują nieprzerwanie, optymalizując współczynnik mocy.

Największą popularnością cieszą się modele polipropylenowe i typu MKP, cenione za swoją trwałość, choć w wybranych konstrukcjach wciąż spotyka się wersje elektrolityczne. Wydajność oraz moment obrotowy silnika są bezpośrednio uzależnione od parametrów technicznych, w tym kluczowej pojemności liczonej w mikrofaradach oraz maksymalnego napięcia. Aby zapewnić niezawodne działanie mechanizmu przy standardowym zasilaniu 230V/50Hz, warto zawsze kierować się wytycznymi producenta zapisanymi na tabliczce znamionowej – to prosty sposób na uniknięcie awarii i utrzymanie maksymalnej sprawności urządzenia.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

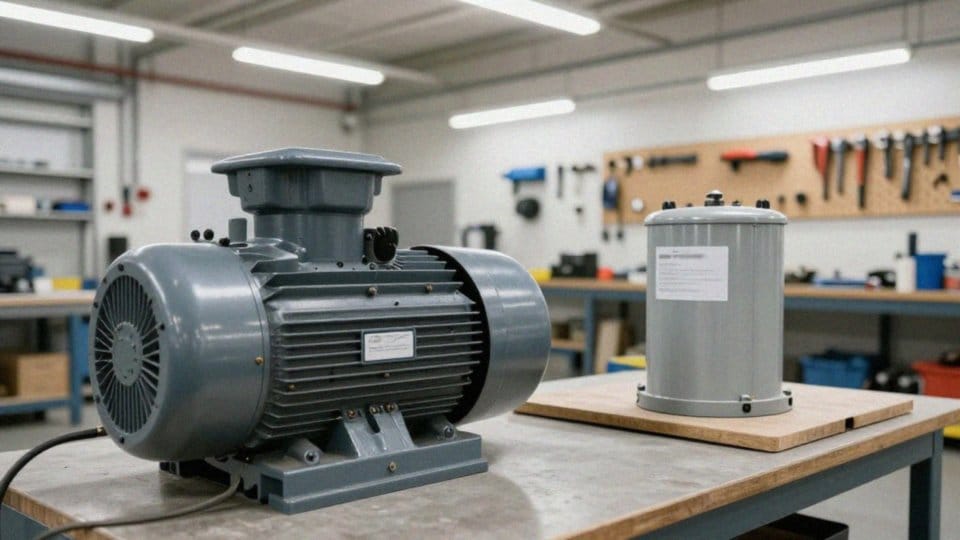

Kiedy stosować kondensator rozruchowy?

Kondensatory rozruchowe stanowią kluczowy element urządzeń wymagających wysokiego momentu na starcie lub płynnego uruchomienia pod dużym obciążeniem. Okazują się niezbędne wszędzie tam, gdzie silnik klatkowy samodzielnie nie wygeneruje wystarczającej siły, by ruszyć z miejsca – na przykład w:

• sprężarkach,
• motoreduktorach,
• potężnych dmuchawach,
• podajnikach.

Te komponenty w krótkim czasie uwalniają potężną dawkę energii, co pozwala maszynie sprawnie przejść w tryb pracy. Gdy silnik osiągnie właściwą prędkość obrotową, kondensator musi zostać niezwłocznie wyłączony z obwodu za pomocą stycznika lub wyłącznika odśrodkowego. Taka profilaktyka chroni uzwojenia przed przegrzaniem i zabezpiecza cały układ przed awarią. Warto pamiętać, że pełnią one swoją rolę jedynie w fazie rozruchu.

W instalacjach pracujących bez przerwy, gdzie kluczowa jest poprawa współczynnika mocy, sięga się po kondensatory pracy. Dobierając odpowiedni model rozruchowy, należy ściśle trzymać się wytycznych producenta silnika, zazwyczaj wybierając komponenty o wyższej pojemności niż w przypadku wersji roboczych. Stosowanie właściwie dobranych podzespołów nie tylko gwarantuje efektywny start, ale przede wszystkim chroni sprzęt przed zgubnymi skutkami przeciążeń.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Jak kondensator wpływa na moment obrotowy silnika jednofazowego?

Kondensator w silnikach jednofazowych pełni kluczową rolę, wymuszając przesunięcie fazowe prądu w uzwojeniu pomocniczym względem roboczego. W efekcie powstaje silniejsze, wirujące pole magnetyczne, które podnosi moment rozruchowy i ułatwia urządzeniu pokonanie początkowych oporów mechanicznych.

Zwiększając pojemność elementu, magazynujemy więcej energii, co zazwyczaj przekłada się na lepsze osiągi. Trzeba jednak znać umiar, gdyż nadmiar pojemności wywołuje przeciążenia prądowe prowadzące do niebezpiecznego grzania się podzespołów i zbędnego wzrostu poboru mocy.

Zadaniem kondensatora pracy jest z kolei utrzymanie stabilności pola podczas biegu ciągłego, co bezpośrednio wpływa na płynną pracę napędu. Cały proces doboru odpowiednich parametrów to sztuka kompromisu pomiędzy wysoką dynamiką a bezpieczeństwem eksploatacji.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Przyjmuje się, że dla kondensatorów pracy optymalny zakres to:

• 30–50 μF na każdy kilowat mocy,
• wersje rozruchowe wymagają około 70 μF/kW.

Częste problemy z nierówną pracą silnika biorą się właśnie z niedopasowania tych wartości do konkretnej jednostki napędowej.

Jak dobrać kondensator do silnika jednofazowego?

Wybór odpowiedniego kondensatora to zadanie, które najlepiej zacząć od uważnej lektury tabliczki znamionowej silnika. To właśnie ona dostarcza kluczowych informacji o mocy urządzenia, napięciu oraz częstotliwości pracy. Przy standardowym zasilaniu 230 V przyjmuje się, że na każdy kilowat mocy przypada średnio od 30 do 50 μF pojemności. Przykładowo, jednostki o mocy 0,18 kW najlepiej współpracują z podzespołami 8 μF, natomiast w przypadku silników 580 W idealnym wyborem będzie model 20 μF.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Cały proces doboru warto podzielić na kilka konkretnych etapów:

1. Ustal, do czego dokładnie służy kondensator.
2. Jeśli potrzebujesz komponentu rozruchowego, musisz sięgnąć po wyższą pojemność, rzędu 70 μF/kW, co zagwarantuje silnikowi odpowiedni moment startowy.
3. Równie istotną kwestią jest napięcie przebicia – aby zapewnić bezpieczną pracę w sieci 230 V, standardem branżowym jest wybór modeli o wartości 400 V.
4. Postaw na sprawdzone kondensatory polipropylenowe typu MKP, które wyróżniają się stabilnymi parametrami oraz bardzo dobrą izolacją.
5. Ostateczną weryfikację najlepiej przeprowadzić, mierząc natężenie prądu. Dla przykładu: poprawnie zamontowany kondensator 25 μF w obwodzie pomocniczym powinien wykazywać prąd o wartości około 2 A.

Dążymy tutaj do osiągnięcia optymalnej mocy przy zachowaniu pełnego bezpieczeństwa uzwojeń. Pamiętaj też, że kondensator rozruchowy musi być wyposażony w układ automatycznego odłączania po wejściu silnika na właściwe obroty. Jeśli masz wątpliwości lub potrzebujesz doprecyzować charakterystykę pracy swojej jednostki, zawsze zaglądaj do dokumentacji technicznej dostarczonej przez producenta.

Jakie problemy powoduje zły dobór kondensatora?

Niewłaściwy dobór kondensatora to częsta przyczyna problemów z pracą napędu. Jeśli pojemność nie jest odpowiednio dopasowana, dochodzi do zaburzeń przesunięcia fazowego, co objawia się dokuczliwym buczeniem i drganiami silnika. Każde odchylenie od założeń projektowych niesie za sobą konsekwencje:

• zbyt niska wartość drastycznie osłabia moment rozruchowy, co w skrajnych sytuacjach całkowicie uniemożliwia start urządzenia,
• przewymiarowanie kondensatora prowadzi do przegrzewania jednostki,
• długotrwała praca w podwyższonej temperaturze niszczy izolację uzwojeń, czyniąc awarię sprzętu niemal nieuniknioną,
• wyższy pobór energii obniża sprawność całego układu,
• destabilizuje współczynnik przesuwu fazowego i prędkość obrotową.

Jeśli zaobserwujesz któryś z tych symptomów, jak najszybciej zleć diagnostykę prądową i wymień podzespół na element zgodny z tabliczką znamionową. Pamiętaj też, że instalacja kondensatora o nieodpowiednim napięciu roboczym – zwłaszcza w przypadku modeli pracujących w trybie ciągłym – to prosta droga do trwałego uszkodzenia silnika.

Kondensator rozruchu — jak działa i jak go dobrać?

Jak podłączyć kondensator do silnika jednofazowego?

Przed przystąpieniem do jakichkolwiek prac przy silniku, upewnij się, że źródło zasilania jest całkowicie odcięte. Kiedy masz już pewność, że w przewodach nie ma napięcia, otwórz puszkę przyłączeniową i zidentyfikuj zaciski uzwojenia roboczego oraz pomocniczego.

Jeśli korzystasz z kondensatora pracy, zainstaluj go na stałe pomiędzy zasilaniem a uzwojeniem pomocniczym, kierując się dołączonym schematem – zazwyczaj jeden z jego styków łączy się z fazą, a drugi zamyka obwód uzwojenia. Pamiętaj, że kondensatory rozruchowe działają inaczej i wymagają osobnego układu sterowania, który odłączy je automatycznie po osiągnięciu przez silnik właściwych obrotów.

Zmiana kierunku pracy maszyny sprowadza się do odwrócenia przepływu prądu w uzwojeniu pomocniczym; w zależności od budowy urządzenia, można to uzyskać przez:

• zamianę wyprowadzeń,
• odpowiednią konfigurację połączeń wewnątrz puszki.

Dbałość o detale jest kluczowa dla trwałości silnika. Stosuj wyłącznie przewody o odpowiednim przekroju i złącza przystosowane do napięcia co najmniej 230 V. Dobrą praktyką jest wybór podzespołów o napięciu przebicia 400 V, co stanowi bezpieczny margines w codziennej eksploatacji. Unikaj wszelkich prowizorek i zawsze polegaj na dokumentacji producenta, ponieważ niewłaściwa konfiguracja grozi trwałym uszkodzeniem uzwojeń. Jeśli schemat wydaje Ci się niejasny, nie ryzykuj – montaż zleć wykwalifikowanemu elektrykowi.

Kondensator pracy silnika — jak działa i jak go dobrać?

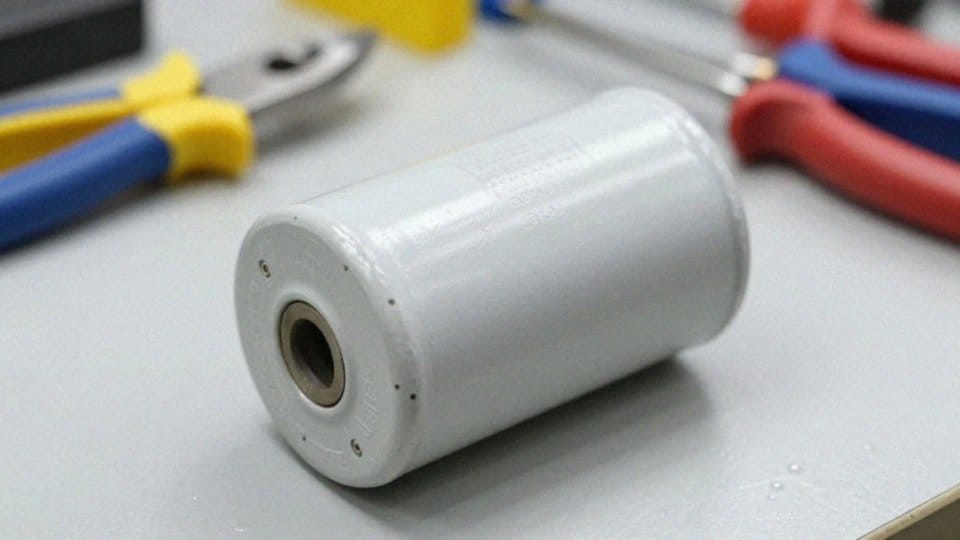

Jak sprawdzić kondensator do silnika jednofazowego?

Zanim przystąpisz do jakichkolwiek testów, bezwzględnie odłącz sprzęt od prądu. Pamiętaj, że kondensator potrafi magazynować energię, więc po odcięciu zasilania musisz go bezpiecznie rozładować, zwierając końcówki poprzez rezystor. Unikaj bezpośredniego zwarcia, które mogłoby trwale uszkodzić styki. Najlepiej zacząć od dokładnych oględzin. Jeśli zauważysz pęknięcia obudowy, wybrzuszenia czy wycieki elektrolitu, element nadaje się jedynie do wymiany.

Gdy wizualnie wszystko wygląda poprawnie, czas przejść do konkretnych pomiarów:

1. Weryfikacja pojemności. Używając miernika z odpowiednią funkcją, sprawdź, czy odczyt mieści się w granicach tolerancji podanej przez producenta na obudowie. Znaczne odchyłki świadczą o degradacji podzespołu.
2. Kontrola rezystancji izolacji. Wykorzystaj do tego omomierz – zbyt niska wartość jest sygnałem przebicia wewnętrznego, co definitywnie dyskwalifikuje komponent z dalszego użytku.
3. Obserwacja podczas pracy. Jeśli diagnoza wciąż sprawia trudności, spójrz na prąd w uzwojeniu roboczym podczas startu. Brak reakcji po włączeniu kondensatora lub nagły skok poboru energii sugerują awarię układu rozruchowego.

Typowymi objawami uszkodzonego kondensatora są:

• głośne buczenie silnika,
• problemy z rozruchem pod obciążeniem,
• wyraźne przegrzewanie się jednostki.

Jeśli wspomniane testy potwierdzą te symptomy, jedynym wyjściem jest montaż nowego podzespołu o identycznej pojemności i analogicznym napięciu roboczym. W sytuacjach niejasnych zawsze warto zajrzeć do dokumentacji technicznej lub poprosić o poradę doświadczonego elektryka.
