Jak podłączyć silnik jednofazowy 230V?
| Kolor przewodów | Numery przewodów | Funkcja |
|---|---|---|
| Czerwone | 5 i 6 | Zasilanie 230 V |
| Białe | 1 i 2 | Uzwojenie z kondensatorem pracy |
| Żółte | 3 i 4 | Uzwojenie z kondensatorem rozruchowym |
Procedurę sprawdzania silnika jednofazowego 230V najlepiej zacząć od analizy tabliczki znamionowej, na której znajdziesz kluczowe parametry:
- napięcie,
- moc,
- częstotliwość pracy.
Jeśli pracujesz z modelem wyposażonym w sześć przewodów, musisz precyzyjnie przypisać każdy z nich do odpowiedniego układu. Czerwone linie z oznaczeniami 5 i 6 odpowiadają za zasilanie główne, natomiast białe przewody 1 i 2 współpracują z kondensatorem pracy. Z kolei żółta para – 3 i 4 – obsługuje kondensator rozruchowy.
Kluczem do działania silnika 230V jest wytworzenie wirującego pola magnetycznego, co uzyskuje się dzięki przesunięciu fazowemu wywołanemu przez kondensatory. Zanim przystąpisz do pracy, upewnij się, że korzystasz z izolowanych narzędzi, a obwód posiada wymagane zabezpieczenia, takie jak bezpieczniki czy wyłączniki.
Montaż musi odbywać się ściśle według dokumentacji technicznej producenta, ponieważ każda moc wymaga specyficznej konfiguracji połączeń. Po dokładnym zabezpieczeniu wszystkich styków i podłączeniu uziemienia do obudowy, silnik powinien ruszyć bez zakłóceń. W razie problemów z rozruchem, odetnij zasilanie i zweryfikuj poprawność podpięć przewodów, zanim podejmiesz kolejne próby uruchomienia urządzenia.

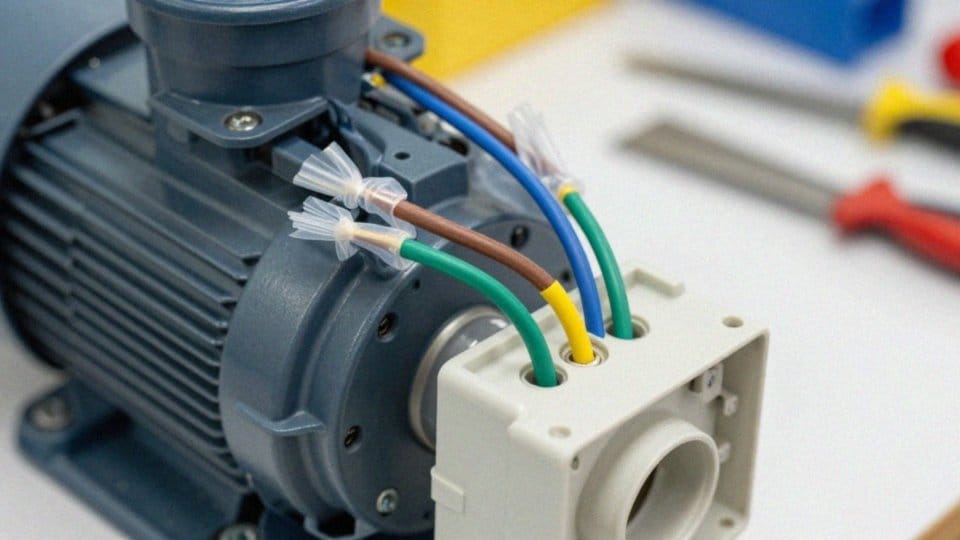

Jak podłączyć przewód zasilający i uziemienie silnika?
| Typ przewodu | Zacisk | Cel podłączenia |
|---|---|---|
| Przewód fazowy | L1 albo L2 | Zasilanie, zmiana kierunku obrotów |
| Przewód ochronny | PE | Bezpieczeństwo |
| Przewód neutralny | N | Zasilanie |
Zanim zabierzesz się za instalację, koniecznie upewnij się, że w obwodzie nie ma prądu – najlepiej sprawdź to przy użyciu miernika. Gdy masz już pewność, że jest bezpiecznie, podłącz przewód fazowy do wybranego zacisku L1 lub L2, trzymając się wytycznych producenta. Przewód neutralny wepnij do styku N, natomiast żółto-zielony przewód ochronny PE przytwierdź do dedykowanego zacisku lub bezpośrednio do śruby masowej na obudowie silnika.
Po doprowadzeniu przewodów starannie przejrzyj wszystkie połączenia, a następnie zabezpiecz je solidnie taśmą izolacyjną lub koszulkami termokurczliwymi. Zanim uruchomisz urządzenie, zweryfikuj poprawność konfiguracji, zestawiając ją z informacjami na tabliczce znamionowej. Pamiętaj też o dobraniu właściwych bezpieczników i wyłączników, które uchronią układ przed awarią.
Na finał wykonaj krótką próbę pod obciążeniem, sprawdzając, czy silnik pobiera prąd zgodnie z obowiązującymi normami technicznymi.
Gdzie wpiąć kondensator w silniku 230V?
Kondensator pracy montuje się pomiędzy zaciskiem fazowym a uzwojeniem pomocniczym, łącząc jeden z jego przewodów z fazą (L), a drugi bezpośrednio z uzwojeniem rozruchowym. Model rozruchowy wymaga wpięcia szeregowego z wyłącznikiem odśrodkowym lub stycznikiem, co sprawia, że jest aktywny wyłącznie w fazie startu silnika.
Kluczowym kryterium przy zakupie jest odpowiednie dopasowanie napięcia pracy – dla standardowej sieci 230V wynosi ono przynajmniej 450V. Pojemność elementu przeliczysz według wzoru:
CB = 70 * P [µF/kW], uwzględniając moc silnika wyrażoną w kilowatach. Pamiętaj, że błędne dobranie tego parametru skutkuje:
- spadkiem wydajności,
- przegrzewaniem się jednostki,
- niepotrzebnie wysokim poborem prądu.
Zanim zaczniesz serwisowanie, nie zapomnij rozładować kondensatora za pomocą rezystora – to podstawowa zasada bezpieczeństwa. Regularna diagnostyka tych komponentów pozwala wykryć wczesną degradację, chroniąc przed kosztownymi awariami. Warto również pamiętać, aby zawsze wykorzystywać podzespoły dedykowane do układów napędowych.
Jak zmienić kierunek obrotów silnika?
W przypadku silników jednofazowych modyfikacja kierunku obrotów wymaga przepięcia przewodu zasilającego pomiędzy zaczepami uzwojenia pomocniczego oraz roboczego. W praktyce oznacza to zamianę końcówek na stykach U1 i Z, zgodnie z wytycznymi zawartymi w dokumentacji technicznej danego modelu. Czasami konieczne okazuje się rozlutowanie połączeń i ponowne ich zmostkowanie.
Jeśli natomiast pracujesz z jednostką trójfazową, sprawa jest prostsza – wystarczy zamienić ze sobą dowolne dwie fazy w puszce przyłączeniowej. Niezależnie od typu urządzenia, kluczowe jest zachowanie zasad bezpieczeństwa:
- przed przystąpieniem do jakichkolwiek działań bezwzględnie odłącz zasilanie,
- sięgnij po sprawdzone narzędzia izolowane,
- zawsze zerknij w instrukcję, ponieważ każda ingerencja w układ ma wpływ na moment rozruchowy i późniejsze obciążenie maszyny.
Po zakończeniu prac montażowych przeprowadź test, aby zweryfikować, czy silnik pracuje stabilnie w pożądanym kierunku. Na koniec upewnij się, że wszystkie przewody są solidnie dokręcone – luźne styki to najprostsza droga do trwałego uszkodzenia uzwojeń.
Jak zmierzyć oporność uzwojeń silnika omomierzem?
Zanim przejdziesz do jakichkolwiek prac diagnostycznych, koniecznie odetnij dopływ prądu. Równie istotnym krokiem jest:
- odłączenie kondensatora,
- bezpieczne rozładowanie kondensatora,
- co uchroni Cię przed ryzykiem porażenia.
Gdy zadbasz o podstawowe bezpieczeństwo, sięgnij po omomierz ustawiony na właściwy zakres pomiarowy, aby sprawdzić rezystancję uzwojeń między poszczególnymi końcówkami. Zazwyczaj uzwojenie robocze wyróżnia się mniejszym oporem, podczas gdy wariant pomocniczy wykazuje wartości wyższe. Aby ocenić kondycję urządzenia, odnieś uzyskane wyniki do specyfikacji dostarczonej przez producenta. Pamiętaj, że znaczne wahania w pomiarach to sygnał ostrzegawczy: nieskończony opór świadczy o przerwanym obwodzie, natomiast wynik zbliżony do zera sugeruje poważne zwarcie. W razie jakichkolwiek wątpliwości warto zbadać również impedancję izolacji względem obudowy.
W trakcie całego procesu starannie oznaczaj przewody i zachowaj dokumentację wyników. Jeśli zauważysz nieprawidłowości w pracy uzwojeń, nie próbuj uruchamiać silnika na własną rękę – wadliwa jednostka powinna natychmiast trafić do wykwalifikowanego serwisu. Podłączenie uszkodzonego sprzętu do zasilania to prosta droga do jego całkowitego zniszczenia.
Co zrobić przy zbyt wysokim poborze prądu silnika?
Jeśli zauważysz, że silnik pobiera znacznie za dużo prądu – na przykład niemal cztery i pół ampera zamiast typowych niespełna jednego i dwóch dziesiątych – nie zwlekaj i wyłącz urządzenie. Praca w takich warunkach grozi szybkim przegrzaniem i trwałym uszkodzeniem izolacji uzwojeń.
Zacznij od wykluczenia usterek mechanicznych. Przede wszystkim upewnij się, że:
- wirnik obraca się swobodnie,
- łożyska nie stawiają oporów,
- układ chłodzenia jest drożny i sprawny,
- maszyna nie jest po prostu przeciążona ponad swoje możliwości.
Jeśli wszystko wydaje się sprawne, przyjrzyj się kondensatorowi. Jego niewłaściwa pojemność lub awaria często odpowiadają za skoki natężenia. Skontroluj, czy komponent spełnia wymogi elektryczne, ze szczególnym uwzględnieniem napięcia 450 V. Za pomocą omomierza zmierz rezystancję uzwojeń i odnieś otrzymane wartości do dokumentacji technicznej – zwarcia międzyzwojowe lub przebicie do masy szybko ujawnią się w takich pomiarach.
Nie pomijaj kwestii zasilania. Zweryfikuj, czy napięcie i częstotliwość w sieci pokrywają się z danymi na tabliczce znamionowej, a silnik jest poprawnie podłączony. Warto również sprawdzić, czy bezpieczniki i wyłączniki są stosownie dobrane do znamionowego poboru prądu. Gdy po wykluczeniu błędów w instalacji problem nadal występuje, skontaktuj się z profesjonalnym serwisem maszyn elektrycznych, by uniknąć poważniejszej i bardziej kosztownej usterki.
