Cewka do silnika jednofazowego — jak dobrać i podłączyć?

Co to jest cewka do silnika jednofazowego?

Cewka rozruchowa, nazywana często uzwojeniem pomocniczym, stanowi serce każdego silnika jednofazowego. W popularnych systemach zasilanych napięciem 230V to właśnie ona bierze na siebie ciężar wprawienia wirnika w ruch. Problem polega na tym, że samo uzwojenie główne nie jest w stanie wytworzyć niezbędnego do samodzielnego startu pola wirującego. Dlatego wewnątrz silnika znajdziemy drugi obwód, który ściśle współpracuje z uzwojeniem roboczym.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Dzięki kontrolowanemu przesunięciu fazowemu między nimi powstaje specyficzne, eliptyczne pole magnetyczne, które zmusza mechanizm do pracy. Ostateczna efektywność tego procesu zależy od precyzyjnego doboru rezystancji oraz indukcyjności uzwojeń. Wszelkie niedoskonałości, takie jak:

• zwarcia zwojowe,
• przerwy w obwodzie,
• spadek wydajności,
• całkowite unieruchomienie sprzętu.

Z tego względu tak ważne jest, aby przy projektowaniu zabezpieczeń dla profesjonalnych urządzeń precyzyjnie uwzględniać parametry techniczne cewek pomocniczych. Ich sprawność to gwarancja niezawodnego działania całego układu.

Kiedy użyć cewki, a kiedy kondensatora?

Wybór między cewką a kondensatorem zależy przede wszystkim od konstrukcji silnika oraz specyfiki urządzenia. Cewki rozruchowe, posiadające konkretną rezystancję i indukcyjność, są standardem w jednostkach z wbudowanym uzwojeniem pomocniczym, co eliminuje konieczność montażu dodatkowych magazynów energii. Z kolei kondensatory rozruchowe okazują się niezbędne tam, gdzie wymagany jest wysoki moment startowy, typowy dla pomp czy kompresorów.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

W praktyce inżynierskiej przyjmuje się przelicznik około 70 µF na każdy kilowat mocy silnika. W silnikach kondensatorowych często znajdziemy również kondensatory pracy o mniejszej pojemności, które dbają o stabilność pola magnetycznego podczas ciągłej eksploatacji. Dla modelu o mocy 580 W optymalnym wyborem będzie zazwyczaj komponent 20 µF, natomiast w mniejszych układach testowych sprawdzają się elementy rzędu 8-10 µF przy napięciu 400 V.

Dobierając odpowiednie podzespoły, należy zwracać uwagę na parametry techniczne, takie jak:

• odporność napięciowa,
• stabilność pracy,
• rygorystyczne normy certyfikacji CE,
• dyrektywa RoHS.

Pamiętajmy, że próba wymiany cewki na kondensator to poważna modyfikacja, wymagająca głębokiej ingerencji w uzwojenia i oryginalną specyfikację silnika. Takie działanie często kończy się spadkiem wydajności całego układu, dlatego przed podjęciem jakichkolwiek prac warto wnikliwie przeanalizować wytyczne producenta.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Jak cewka wytwarza przesunięcie fazowe?

Przesunięcie fazowe to efekt wynikający z różnic w impedancji między uzwojeniem roboczym a pomocniczym. Ponieważ parametry prądu w obu tych obwodach nie są identyczne, zamiast idealnego pola kołowego powstaje pole eliptyczne. Kluczową rolę odgrywają tu:

• indukcyjność cewki,
• rezystancja uzwojeń,
• czas narastania wartości prądu przemiennego.

W rzeczywistych konstrukcjach, aby poprawić charakterystykę pracy, w szereg z uzwojeniem rozruchowym włącza się kondensator. Pozwala to precyzyjnie korygować opóźnienie fazy, zbliżając je do optymalnych dziewięćdziesięciu stopni. Tylko przy takim przesunięciu silnik jest w stanie wygenerować moment rozruchowy wystarczający do ruszenia wirnika. Bez tego mechanizmu pole magnetyczne pozostałoby jedynie pulsujące, co uniemożliwiłoby samoczynny start maszyny. Dlatego tak ważne jest precyzyjne dopasowanie parametrów cewki pomocniczej, co bezpośrednio przekłada się na stabilność i efektywność działania urządzenia.

Jak dobrać cewkę do silnika jednofazowego względem mocy?

Wybór odpowiednich parametrów układu rozruchowego w silnikach jednofazowych jest ściśle powiązany z ich mocą oraz specyfiką podłączonego obciążenia. W przypadku jednostek o mocy nieprzekraczającej 3,0 kW punktem wyjścia powinna być zawsze dokumentacja techniczna dostarczona przez wytwórcę. Gdy jednak uruchamiana maszyna – jak kompresor czy pompa – domaga się wyższego momentu startowego, bezpieczną praktyką jest zastosowanie kondensatora o pojemności rzędu 70 µF na każdy kilowat mocy silnika.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Kluczowy wpływ na projektowanie układu ma rodzaj aplikacji. Wentylatory świetnie radzą sobie przy znacznie mniejszych momentach rozruchowych niż sprężarki, co wymusza korektę ustawień uzwojenia pomocniczego. Równie istotne są obliczenia elektryczne obejmujące:

• przekrój przewodu,
• liczbę zwojów,
• rezystancję uzwojeń.

Głównym punktem odniesienia staje się prąd rozruchowy. Dla przykładu, przy małej jednostce o mocy 580 W, typowy kondensator powinien mieć pojemność około 20 µF przy sprawności pracy na poziomie 400 V. Przy większych konstrukcjach, pokroju silników 2,2 kW, najlepiej polegać na dedykowanych tabelach doboru udostępnianych przez inżynierów.

Projektując instalację, trzeba pamiętać o uwzględnieniu:

• dopuszczalnych spadków napięcia,
• częstotliwości startów,
• solidnym zabezpieczeniu termicznym.

Chroni ono cewki przed przegrzaniem podczas długotrwałego rozruchu. Aby zapewnić maksymalną efektywność i uniknąć przeciążeń, warto konfrontować każdą kalkulację z rzeczywistą charakterystyką prądową jednostki, najlepiej stosując certyfikowane podzespoły zgodne z normami CE oraz RoHS.

Jak podłączyć kondensator do LED? Poradnik i skuteczne metody

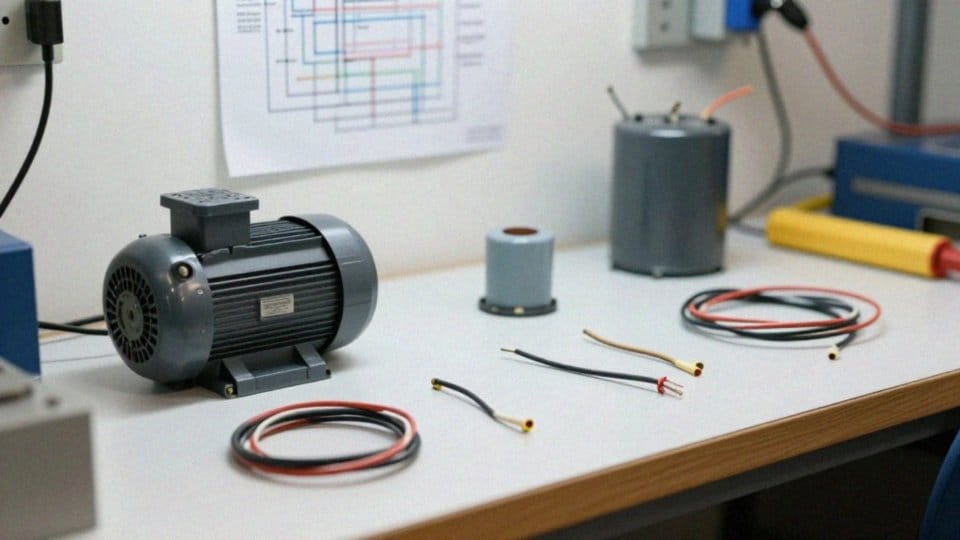

Jak podłączyć cewkę aby zmienić kierunek obrotów?

Zmiana kierunku obrotów w silniku jednofazowym wymaga odwrócenia relacji fazowej prądu w uzwojeniu pomocniczym względem roboczego. W praktyce sprowadza się to do zamiany końcówek cewki w układzie zasilania. Zanim przystąpisz do pracy, odłącz zasilanie, by zapewnić pełne bezpieczeństwo.

Następnie, korzystając ze schematu producenta lub tabliczki znamionowej, odszukaj wyprowadzenia uzwojenia rozruchowego oraz przewody kondensatora. Po ich zlokalizowaniu zamień miejscami styki na listwie zaciskowej. Pamiętaj, aby po wszystkim zadbać o solidność połączeń – luźne klemy mogą wywoływać iskrzenie lub utrudniać rozruch.

W jednostkach z kondensatorem procedura ta często polega na odpowiednim przepięciu przewodów łączących kondensator z uzwojeniem pomocniczym. Zachowaj czujność, ponieważ pomyłka może skutkować:

• przegrzewaniem silnika,
• nadmiernym poborem mocy,
• całkowitym unieruchomieniem sprzętu.

Jeśli Twoje urządzenie wymaga częstych zmian kierunku pracy, warto zainwestować w łącznik krzywkowy lub przełącznik typu start-stop. Takie rozwiązanie automatyzuje przełączanie faz, minimalizując ryzyko błędów. Pamiętaj również o kwestiach technicznych:

• zawsze dobieraj przewody o przekroju dopasowanym do prądu znamionowego silnika,
• jeśli silnik wyposażono w wyłącznik odśrodkowy, po zmianie musisz zweryfikować, czy odłącza on cewkę rozruchową w odpowiednim momencie.

Wszelkie modyfikacje wykonuj zgodnie ze specyfikacją techniczną, gdyż nieprawidłowe podpięcie uzwojeń w nietypowych konstrukcjach może doprowadzić do trwałego uszkodzenia izolacji.

Jak podłączyć kondensator do silnika jednofazowego? Przewodnik krok po kroku

Jakie zabezpieczenia chronią cewkę i silnik?

Skuteczna ochrona silnika oraz cewki opiera się na inteligentnym doborze zabezpieczeń, precyzyjnie dopasowanych do charakterystyki obciążenia i częstotliwości uruchomień. Kluczowe zadanie monitorowania temperatury uzwojeń powierza się:

• wyłącznikom termicznym,
• termistorom,
• bezpiecznikom nadprądowym.

Te elementy w razie zagrożenia przegrzaniem błyskawicznie odcinają zasilanie. Równolegle, bezpieczniki nadprądowe pełnią funkcję strażników, reagując na zwarcia oraz skoki natężenia prądu. W układach wymagających sprawnego startu niezastąpiony okazuje się wyłącznik odśrodkowy. Mechanizm ten automatycznie rozłącza uzwojenie pomocnicze i kondensator w momencie, gdy wirnik rozpędzi się do optymalnej prędkości. Taki zabieg chroni cewkę przed niszczycielskim wpływem zbyt długiego obciążenia prądem rozruchowym.

Warto pamiętać, że każdy komponent, w szczególności kondensatory, powinien legitymować się znakiem CE i spełniać wymogi dyrektywy RoHS – to najlepsza gwarancja zgodności z europejskimi normami i sposób na zminimalizowanie ryzyka awarii. Jeśli planujesz regulację prędkości obrotowej, sięgnij po dedykowane regulatory fazowe, mając przy tym na uwadze ich wpływ na moment obrotowy oraz temperaturę pracy silnika.

Kondensator w silniku jednofazowym — jak działa i jak dobrać odpowiedni?

Nie zapominaj też, że trwałość urządzenia zaczyna się od porządnej instalacji elektrycznej. Odpowiednio dobrany przekrój przewodów eliminuje spadki napięcia i zapobiega degradacji izolacji. Zadbaj również o solidne mocowanie wyprowadzeń oraz czystość obudowy – swobodny przepływ powietrza to prosty, a zarazem niezwykle skuteczny sposób na wydłużenie życia cewki. Pamiętaj, aby każda ingerencja w system zabezpieczeń była zgodna ze specyfikacją techniczną oraz wytycznymi dostarczonymi przez producenta.
