Jak sprawdzić uzwojenie silnika jednofazowego? Krok po kroku z praktycznymi wskazówkami

Jak sprawdzić uzwojenie silnika jednofazowego?

Diagnostyka silnika jednofazowego zaczyna się od odróżnienia uzwojenia głównego od rozruchowego. W pierwszej kolejności koniecznie odłącz napięcie i otwórz pokrywę skrzynki zaciskowej. Precyzyjne zidentyfikowanie końcówek cewek jest niezbędne, aby uniknąć pomyłek w podłączeniu – błędna konfiguracja może skutkować nie tylko niewłaściwym kierunkiem obrotów, ale nawet trwałym uszkodzeniem jednostki.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

W standardowych silnikach asynchronicznych uzwojenie główne charakteryzuje się niższą rezystancją w porównaniu do pomocniczego. Za pomocą multimetru sprawdź ciągłość obwodów pomiędzy poszczególnymi zaciskami. Jeśli serwisujesz silnik uniwersalny wyposażony w szczotki, nie zapomnij przy okazji ocenić stanu komutatora oraz siły docisku samych szczotek.

Kluczowym elementem weryfikacji jest porównanie wyników z danymi producenta na tabliczce znamionowej, co pozwala realnie ocenić sprawność urządzenia, niezależnie czy mowa o modelu o mocy 1,5 kW czy 4 kW. Każde znaczące odchylenie od norm katalogowych zazwyczaj sygnalizuje awarię uzwojenia lub przerwanie przewodu. Wszystkie pomiary warto zapisać w protokole serwisowym, gdyż prawidłowa diagnostyka to najlepszy sposób, by uniknąć kosztownych awarii napędu.

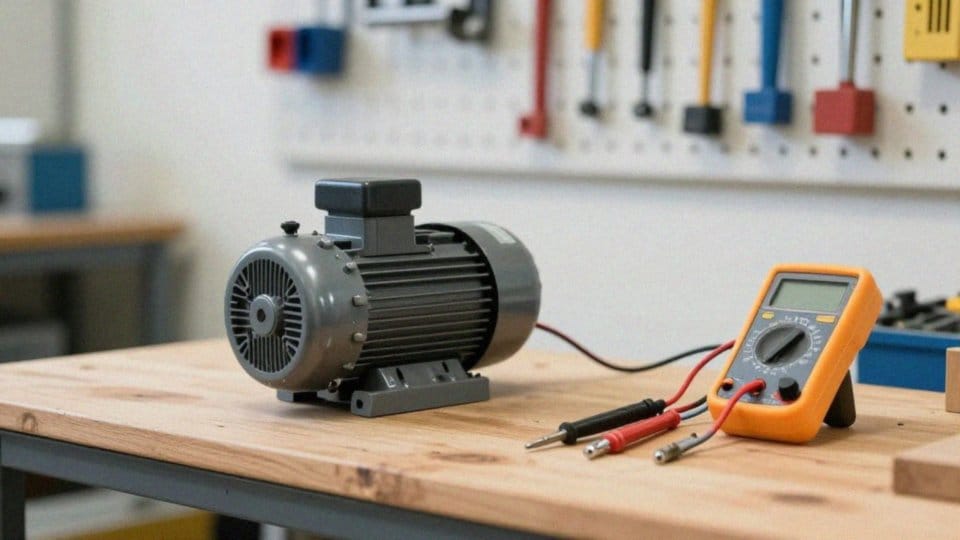

Jak bezpiecznie przygotować silnik do pomiaru?

Zanim rozpoczniesz jakiekolwiek prace przy silniku, koniecznie odetnij dopływ prądu. Możesz to zrobić za pomocą przycisku bistabilnego lub wyłącznika kołyskowego, ale zawsze upewnij się jeszcze raz, czy w układzie na pewno nie ma napięcia. Pamiętaj też o rozładowaniu kondensatora, co uchroni Cię przed nieprzyjemnym porażeniem prądem resztkowym.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Po zabezpieczeniu instalacji:

• odłącz przewody od tabliczki zaciskowej,
• najlepiej wcześniej je odpowiednio oznaczając – zaoszczędzi Ci to sporo czasu podczas ponownego montażu.

Pamiętaj o swoim bezpieczeństwie, dlatego zawsze sięgaj po narzędzia z odpowiednią izolacją i stosuj właściwe środki ochrony osobistej. Regularna konserwacja i czyszczenie urządzenia to klucz do jego dobrego stanu technicznego.

Zanim wyjmiesz multimetr, omomierz czy megaomomierz, upewnij się, że silnik wystygł; chłodna maszyna to podstawa wiarygodnych pomiarów. Przy okazji warto sprawdzić stan zabezpieczeń termicznych.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Jeżeli Twój system przeszedł modernizację lub pracuje z przetwornicą częstotliwości, zajrzyj do dokumentacji technicznej, by działać w pełni świadomie. Na koniec, rzetelnie odnotuj wszystkie wykonane kroki w protokole pomiarowym, pamiętając o przestrzeganiu wszelkich procedur kontroli izolacji.

Jak sprawdzić połączenia na tabliczce zaciskowej?

Zacznij od odłączenia przewodów od zacisków, a następnie poświęć chwilę na dokładną inspekcję styków, śrub i samej izolacji. Szukaj poluzowanych elementów, śladów nadpaleń czy jakichkolwiek oznak zwarcia. Dobrym nawykiem jest zrobienie zdjęcia układu przed demontażem – to znacznie uprości późniejszą instalację silnika.

Teraz warto sięgnąć po multimetr. Ustaw go w tryb sprawdzania ciągłości obwodu, aby zweryfikować połączenia między końcami uzwojeń. Zmierz rezystancję i upewnij się, że otrzymane wartości zgadzają się z parametrami założonymi w projekcie. Zawsze porównuj te dane z informacjami na tabliczce znamionowej; unikniesz w ten sposób pomyłek, które mogłyby skutkować np. odwrotnym kierunkiem obrotów silnika.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Jeśli pracujesz przy sprzęcie wielobiegowym, poświęć więcej uwagi dodatkowym uzwojeniom oraz testom przełączników. Koniecznie sprawdź też, czy nie występuje przebicie do obudowy urządzenia. Aby uniknąć stresu podczas składania całości, oznacz każdą żyłę odpowiednim symbolem, takim jak U1, V1 czy W1. Taka drobna organizacja znacznie przyspiesza pracę i eliminuje ryzyko błędów przy konfiguracjach o zmiennej prędkości.

Jak zmierzyć rezystancję uzwojeń omomierzem lub multimetrem?

Zacznij od ustawienia miernika rezystancji na najniższy zakres pomiarowy. W przypadku silników jednofazowych kluczowe jest sprawdzenie oporności między głównymi zaciskami uzwojeń, co standardowo pozwala uzyskać trzy wyniki:

• jeden najwyższy,
• dwa mniejsze.

Warto pamiętać, że suma tych dwóch niższych odczytów powinna niemal idealnie pokrywać się z rezystancją zmierzoną między skrajnymi punktami. Znaczne rozbieżności w tym zestawieniu to zazwyczaj jasny sygnał ostrzegawczy, mogący świadczyć o przerwaniu przewodu lub uszkodzeniu izolacji. Wszystkie uzyskane dane warto notować na bieżąco, pamiętając, że wyniki muszą być zestawione z wartościami referencyjnymi właściwymi dla danej mocy silnika. Przy okazji użyj omomierza, aby zweryfikować ciągłość obwodów; brak reakcji miernika lub odczyty całkowicie wykraczające poza skalę często oznaczają przepalenie cewki. Jeśli podstawowa diagnostyka budzi jakiekolwiek wątpliwości, warto sięgnąć po bardziej zaawansowane urządzenia do pomiaru impedancji. Każdy odczyt warto wprowadzić do protokołu serwisowego, co znacząco ułatwi późniejszą ocenę kondycji technicznej napędu.

Jaki kondensator do silnika 3 kW? Dobór i obliczenia pojemności

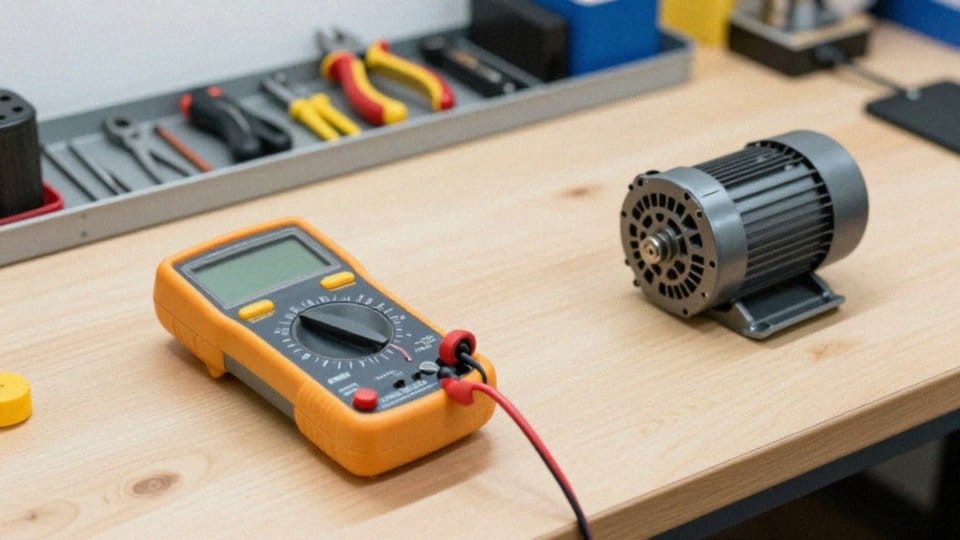

Jak wykryć zwarcia i przerwy w uzwojeniach?

Wykrywanie usterek elektrycznych w silniku wymaga wysokiej precyzji pomiarowej. Aby zidentyfikować przerwane uzwojenia, najlepiej posłużyć się multimetrem ustawionym na tryb ciągłości lub rezystancji; nieskończenie wysoki wynik oporności wprost wskazuje na przerwę w obwodzie, uniemożliwiającą przepływ prądu. Z kolei zwarcia międzyzwojowe rozpoznasz po znacznym spadku oporu względem specyfikacji producenta. Jeśli pomiary poszczególnych cewek wykazują wyraźną asymetrię lub nienaturalnie niskie wartości, jest to sygnał ostrzegawczy sugerujący konieczność sprawdzenia stanu izolacji.

W takiej sytuacji kluczowe staje się użycie megaomomierza. To profesjonalne narzędzie bezbłędnie wykrywa przebicia do korpusu oraz postępującą degradację właściwości dielektrycznych. Zbyt niska rezystancja izolacji sygnalizuje trwałe uszkodzenie, które przy większym obciążeniu niemal na pewno doprowadzi do awarii. Pamiętaj jednak, by nie skupiać się wyłącznie na uzwojeniach – często to niesprawny kondensator lub uszkodzony przełącznik sprawiają wrażenie awarii serca silnika.

W razie niejasnych wyników warto sięgnąć po induktor lub przeprowadzić testy dynamiczne. Pamiętaj, że regularna konserwacja i czyszczenie podzespołów znacząco obniżają ryzyko zwarć, co bezpośrednio przekłada się na dłuższą żywotność sprzętu. Każde zaobserwowane odchylenie od normy skrupulatnie odnotowuj w protokole serwisowym. Dzięki takiej dokumentacji łatwiej ocenisz, czy jednostka wymaga gruntownego przezwojenia, czy wystarczą jedynie drobne korekty w układzie sterowania.

Cewka do silnika jednofazowego — jak dobrać i podłączyć?

Ile powinna wynosić rezystancja izolacji silnika?

Rezystancja izolacji stanowi najważniejszy wyznacznik kondycji technicznej silnika. W przypadku większości jednostek, w tym modeli jednofazowych, przyjmuje się bezpieczne minimum na poziomie 0,58 MΩ. Wyniki spadające poniżej tej granicy są sygnałem ostrzegawczym, sugerującym degradację materiałów izolacyjnych i podwyższone ryzyko wystąpienia przebicia.

Do rzetelnej oceny stanu izolacji niezbędny jest megaomomierz. Pomiary przeprowadzamy zarówno pomiędzy samymi uzwojeniami, jak i odniesione do masy urządzenia. Podczas interpretacji wyników nie ograniczaj się jednak wyłącznie do suchej liczby; kluczowe znaczenie ma także kontrola prądu upływu oraz analiza historycznych zmian w czasie.

Wyraźny trend spadkowy to jasny sygnał, że silnik wymaga pilnych prac konserwacyjnych. Prowadzenie dokładnego rejestru pomiarów w protokole serwisowym pozwala na precyzyjną ocenę degradacji komponentów. Jeśli wartości zbliżają się do krytycznych, często wystarcza gruntowne oczyszczenie i osuszenie uzwojeń. Gdy jednak takie kroki nie przynoszą oczekiwanej poprawy, jedynym wyjściem może okazać się profesjonalna regeneracja lub wymiana podzespołów na nowe.

Jak podłączyć kondensator do LED? Poradnik i skuteczne metody

Pamiętaj, że ostateczne wytyczne zależą od konstrukcji maszyny, dlatego zawsze sprawdzaj specyfikacje zawarte w dokumentacji technicznej dostarczonej przez producenta.

Jak sprawdzić kondensator w silniku jednofazowym?

Sprawność silnika jednofazowego w dużej mierze zależy od kondensatora, który odpowiada za wytworzenie niezbędnego przesunięcia fazowego przy rozruchu. Zanim jednak przejdziesz do jakichkolwiek działań, koniecznie odetnij zasilanie i rozładuj kondensator rezystorem – to klucz do uniknięcia bolesnego porażenia prądem resztkowym.

Proces diagnostyczny zacznij od oględzin. Szukaj:

• wypukłości na obudowie,
• wycieków elektrolitu,
• nadpaleń przewodów,
• które od razu świadczą o usterce.

Jeśli wizualnie wszystko wydaje się w porządku, czas na pomiar pojemności. Pamiętaj, aby wcześniej wypiąć element z układu; w przeciwnym razie uzwojenia silnika wpłyną na wynik pomiaru, dając błędne wartości. Porównaj uzyskany rezultat w mikrofaradach z etykietą producenta – gdy rozbieżność przekracza 10%, podzespół nadaje się już tylko do wymiany.

Jak podłączyć kondensator do silnika jednofazowego? Przewodnik krok po kroku

Gdy nie dysponujesz specjalistycznym miernikiem, zwróć uwagę na zachowanie motoru. Buczenie przy braku ruchu, brak momentu rozruchowego lub niewłaściwy kierunek obrotów to sygnały alarmowe. Warto przy okazji przetestować sprawność przełączników rozruchowych, które również mogą odcinać dopływ prądu do kondensatora.

Stawiając na nowy element, dobierz go tak, aby pojemność oraz napięcie znamionowe były identyczne jak w oryginale. Po montażu nie zapomnij wpisać wykonanych czynności do protokołu serwisowego, a całość zwieńcz próbą uruchomienia pod obciążeniem, sprawdzając, czy kierunek obrotów wału jest prawidłowy.
