Jak podłączyć silnik 1 fazowy? Praktyczny poradnik krok po kroku

Co to jest silnik jednofazowy i jak działa?

Silnik jednofazowy to popularne urządzenie indukcyjne, przystosowane do pracy przy standardowym napięciu 230V. Jego konstrukcja opiera się na prostym układzie:

• uzwojeniu głównym,
• uzwojeniu pomocniczym,
• wirniku,
• solidnej obudowie wyposażonej w listwę zaciskową.

Kluczowym elementem tego układu jest kondensator – w zależności od modelu, pełni on funkcję rozruchową lub podtrzymującą stałą pracę. Podczas gdy główne uzwojenie czerpie energię bezpośrednio z sieci, obwód pomocniczy współpracuje z kondensatorem, aby wywołać niezbędne przesunięcie fazowe. Bez tego mechanizmu silnik nie byłby w stanie wytworzyć wirującego pola magnetycznego, co uniemożliwiłoby jego start i ustalenie kierunku obrotów.

Uszkodzony kondensator rozruchowy – objawy i diagnostyka

Szczegółowe dane techniczne, takie jak moc czy dopuszczalne cykle pracy – od ciągłej po zmienną – znajdziemy na tabliczce znamionowej. To właśnie dzięki precyzyjnemu doborowi kondensatora jednostki te zyskały odpowiedni moment rozruchowy, co czyni je niezwykle uniwersalnymi. Z powodzeniem stosuje się je zarówno w domowych sprzętach, jak i w bardziej wymagających instalacjach przemysłowych zasilanych z typowego gniazdka.

Jak podłączyć silnik jednofazowy do 230V?

Podłączenie silnika do sieci 230V wymaga przede wszystkim precyzyjnego rozpoznania zacisków na listwie oraz zastosowania kondensatora pracy. Przewód fazowy zasila uzwojenie główne, natomiast neutralny trafia do odpowiedniego terminala. Pamiętaj, że żyła ochronna PE bezwzględnie musi zostać przytwierdzona do portu uziemiającego.

Aby układ ruszył, kondensator należy wpiąć w szereg z uzwojeniem pomocniczym, wykorzystując do tego zaciski L1 i L2. Zanim podasz napięcie, sprawdź miernikiem ciągłość obwodu i upewnij się, że izolacja trzyma odpowiednie parametry. Wszystkie elementy układu powinny być dopasowane do prądu znamionowego widniejącego na tabliczce znamionowej urządzenia.

Jak podłączyć kondensator rozruchowy do silnika – praktyczny przewodnik

Dla pełnego bezpieczeństwa eksploatacji warto zainstalować:

• wyłącznik silnikowy lub,
• stycznik z ochroną nadprądową.

Pamiętaj, że manipulacje przy instalacji elektrycznej wymagają wiedzy i stosownych uprawnień. Zawsze traktuj schemat znajdujący się na osłonie listwy zaciskowej jako najważniejszą wytyczną – producent dostarcza go nie bez powodu i to właśnie on jest dla Ciebie nadrzędną instrukcją montażu.

Gdzie znaleźć schemat połączeń na pokrywce listwy zaciskowej?

Większość producentów ułatwia sprawę, umieszczając schemat połączeń wewnątrz pokrywki listwy zaciskowej lub bezpośrednio na tabliczce znamionowej. Taka dokumentacja precyzyjnie pokazuje:

• układ uzwojeń głównych i pomocniczych,
• lokalizację zacisków L, N i PE,
• sposób włączenia kondensatora w obwód.

Jeśli jednak korzystasz z silnika używanego, na przykład pochodzącego z demontażu pralki, gdzie naklejki dawno wyblakły lub zupełnie zniknęły, najlepiej sięgnąć po instrukcję serwisową konkretnego modelu. Zanim zaczniesz manipulować przewodami, zrób dokładne zdjęcie obecnego układu – to najlepsze zabezpieczenie przed pomyłką podczas ponownego montażu. Gdy oznaczenia okazują się nieczytelne, z pomocą przyjdzie multimetr. Mierząc rezystancję uzwojeń, szybko zauważysz różnicę między główną a pomocniczą cewką. Dzięki temu łatwo zidentyfikujesz właściwe pary przewodów, co skutecznie minimalizuje ryzyko zwarcia i uszkodzenia Twojej instalacji.

Jaki kondensator do silnika? Poradnik doboru i zastosowania

Jak rozpoznać uzwojenia i zmierzyć rezystancję?

Zacznij od całkowitego wyłączenia zasilania i odpięcia wszystkich przewodów. Gdy układ zostanie bezpiecznie odseparowany, sięgnij po omomierz, aby sprawdzić rezystancję poszczególnych uzwojeń. Zauważysz wówczas, że:

• uzwojenie główne stawia zazwyczaj mniejszy opór, rzędu 275 omów,
• uzwojenie pomocnicze wykazuje wyższe wartości, oscylujące wokół 335 omów – choć pamiętaj, że konkretne liczby zależą od specyfiki danego modelu.

Przy pomocy testu ciągłości łatwo wyodrębnisz niezależne od siebie obwody. Wewnątrz jednego uzwojenia miernik powinien wskazać stabilne połączenie między końcami, natomiast przy próbie przejścia pomiędzy różnymi uzwojeniami urządzenie musi pokazać przerwę. Zanim podejmiesz decyzję o ponownym uruchomieniu sprzętu, koniecznie zweryfikuj stan izolacji – to niezbędny krok dla pełnego bezpieczeństwa. Profesjonalna diagnostyka kończy się zawsze zestawieniem Twoich pomiarów z wartościami z tabliczki znamionowej. Takie skrupulatne podejście nie tylko minimalizuje ryzyko zwarć, ale też zapobiega pomyłkom podczas finalnego podłączania kabli.

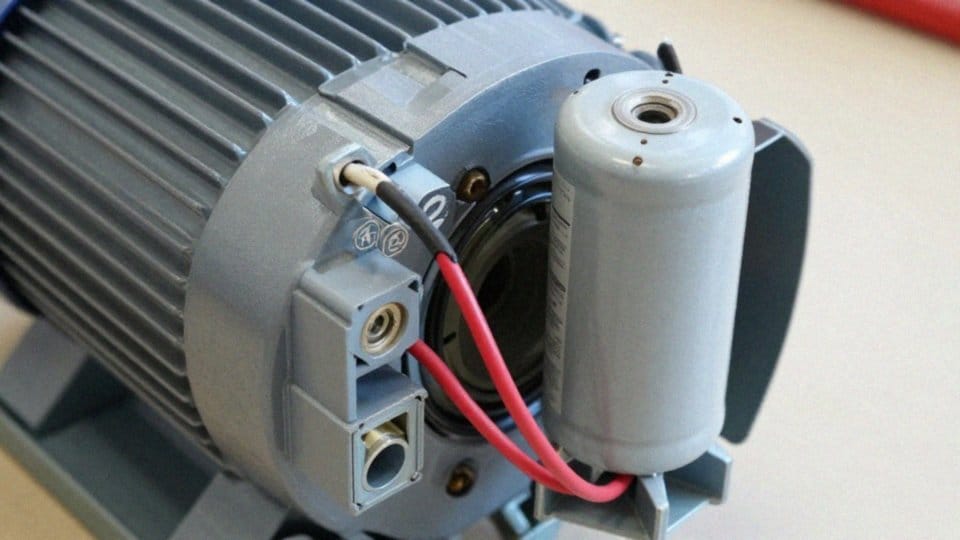

Jak podłączyć kondensator do zacisków L1 i L2?

Wpięcie kondensatora między zaciski L1 i L2 pozwala uzyskać przesunięcie fazowe, które jest niezbędne do wygenerowania wirującego pola magnetycznego. Zanim przystąpisz do montażu, upewnij się, że napięcie znamionowe podzespołu jest zgodne z wymogami urządzenia i że jest to model zaprojektowany do pracy ciągłej. Dobór właściwej pojemności to fundament poprawnego działania napędu; w przypadku adaptacji silników trójfazowych warto przyjąć orientacyjną wartość 70 uF na każdy 1 kW mocy.

Jak sprawdzić kondensator miernikiem? Praktyczny poradnik

Pamiętaj, że kondensator rozruchowy wspiera system jedynie w początkowej fazie startu, podczas gdy kondensator pracy musi pozostać w obwodzie przez cały czas działania motoru. Montaż powinien przebiegać z zachowaniem poniższych zasad bezpieczeństwa:

• Przed rozpoczęciem jakichkolwiek prac bezwzględnie odetnij zasilanie,
• Do połączeń używaj profesjonalnych złączek, które zagwarantują trwałość styków oraz skuteczną izolację,
• Komponent umieść w bezpiecznym miejscu, gdzie nie będzie narażony na działanie wysokich temperatur czy urazy mechaniczne,
• Jeśli silnik posiada fabryczne wyjścia pod kondensator, ściśle trzymaj się zamieszczonych tam oznaczeń,
• Błędne podpięcie uzwojeń może skutkować przegrzewaniem się jednostki lub niewłaściwym momentem obrotowym.

Zanim po raz pierwszy uruchomisz układ, sprawdź poprawność wszystkich połączeń ze schematem producenta – znajdziesz go na wewnętrznej stronie pokrywki listwy zaciskowej.

Jak podłączyć przewód ochronny do zacisku PE?

Żółto-zielony przewód ochronny podłącz do zacisku opisanego symbolem PE lub bezpośrednio do śruby uziemiającej na metalowej obudowie silnika. To kluczowy krok dla bezpieczeństwa całej instalacji, gdyż zapobiega porażeniom w razie przebicia izolacji. Zadbaj o odpowiedni przekrój żyły, a do montażu wykorzystaj podkładki stykające się z oczyszczonym fragmentem metalu.

Jak z jednej fazy zrobić trzy? Techniczne rozwiązania i porady

Po zakończeniu prac koniecznie wykonaj test ciągłości multimetrem. Mierz rezystancję pomiędzy punktem PE a korpusem urządzenia – wynik bliski zeru to gwarancja, że prąd upływowy znajdzie bezpieczną drogę ucieczki w razie awarii. Pamiętaj też, by dokręcić styki zgodnie z momentem obrotowym określonym przez producenta. Dzięki temu unikniesz luzów, które w przyszłości mogłyby powodować niebezpieczne iskrzenie.

Wewnątrz urządzenia przewód uziemiający musi pozostać całkowicie odseparowany od żyły neutralnej. Łączenie tych przewodów w jakimkolwiek miejscu poza głównym punktem rozdziału w budynku jest kategorycznie zabronione. Ze względu na ryzyko utraty życia przy niewłaściwej ochronie przeciwporażeniowej, wszelkie ingerencje w instalację zasilającą powierz wykwalifikowanemu elektrykowi.

Pamiętaj, że rutynowa kontrola stanu połączeń oraz izolacji przewodu to niezbędne minimum, by eksploatacja urządzenia była bezpieczna przez długie lata.

Jak przerobić silnik trójfazowy na jednofazowy? Praktyczny poradnik

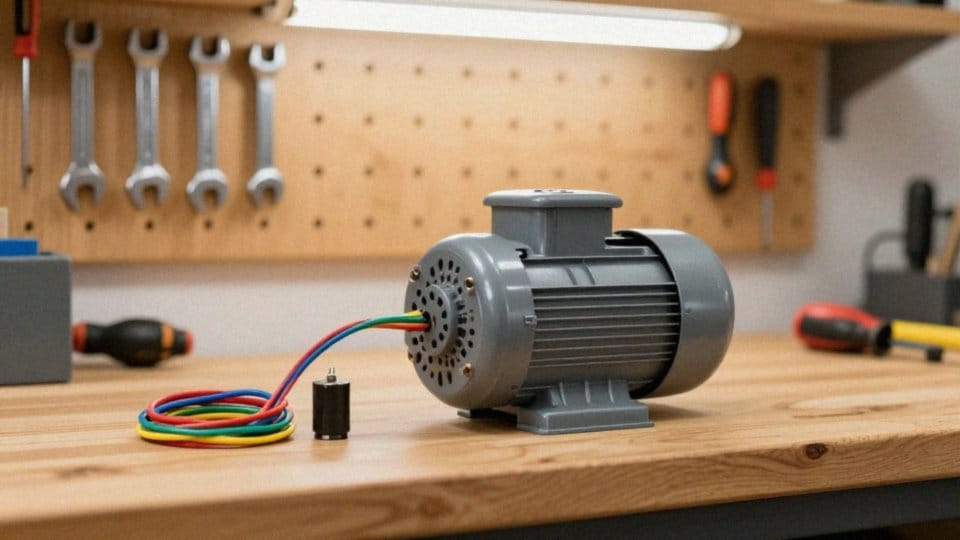

Jak podłączyć silnik jednofazowy z trzema przewodami?

W silnikach jednofazowych z trzema przewodami kluczowym elementem jest punkt wspólny, oznaczany jako COM, w którym łączą się uzwojenie główne oraz pomocnicze. Pozostałe dwa przewody stanowią końce tych uzwojeń. Najszybszym sposobem na ich precyzyjne odróżnienie jest użycie omomierza: największy opór zmierzysz pomiędzy końcami uzwojeń, natomiast mniejsze wartości wskażą relację poszczególnych sekcji względem wspólnego punktu.

Aby silnik ruszył bezawaryjnie, konieczne jest właściwe wpięcie zasilania i kondensatora. Oto jak to zrobić:

1. Podłącz przewód neutralny bezpośrednio do punktu wspólnego (COM).
2. Przewód fazowy (L) połącz z jednym z końców uzwojenia głównego.
3. Kondensator umieść pomiędzy wolnym końcem uzwojenia głównego a końcem uzwojenia pomocniczego.
4. Zasilanie fazowe doprowadź również do zacisku kondensatora połączonego z uzwojeniem pomocniczym, co zaowocuje startem silnika.

Pamiętaj o stosowaniu przewodów o przekroju zgodnym z tabliczką znamionową – to prosta metoda na uniknięcie wypalenia styków na listwie. Unikaj błędów takich jak pominięcie kondensatora lub zwarcie uzwojeń, które objawiają się buczeniem, szybkim przegrzewaniem się urządzenia lub całkowitym brakiem rozruchu. Przed przystąpieniem do pracy zawsze rzuć okiem na schemat znajdujący się na pokrywie silnika. Niektóre konstrukcje bywają niestandardowe i mogą wymagać użycia kondensatora o ściśle dobranej pojemności, dlatego warto upewnić się, co sugeruje producent.

Jak podłączyć silnik jednofazowy z trzema przewodami? Praktyczny poradnik

Jak zmienić kierunek obrotów silnika jednofazowego?

Aby zmienić kierunek obrotów silnika jednofazowego, trzeba odwrócić polaryzację uzwojenia pomocniczego względem głównego. W tym celu wystarczy zamienić miejscami końcówki uzwojenia rozruchowego, połączone z kondensatorem i zasilaniem. Zanim jednak chwycisz za narzędzia, koniecznie odłącz zasilanie i zrób zdjęcie układu przewodów, aby w razie potrzeby móc łatwo wrócić do stanu pierwotnego.

Gdy przygotujesz już listwę zaciskową, zlokalizuj przewody uzwojenia pomocniczego i zamień je miejscami zgodnie ze wskazówkami na tabliczce znamionowej. Pamiętaj, by upewnić się, że zasilanie jest dobrze zabezpieczone.

Wygodną alternatywą jest montaż specjalnego przełącznika obrotów, który zmienia kierunek pracy silnika automatycznie, wykorzystując wewnętrzne styki. Rozwiązanie to jest bezpieczniejsze i eliminuje ryzyko pomyłki przy ręcznym przekładaniu kabli.

Jak podłączyć silnik? Poradnik dla elektryków i majsterkowiczów

Po każdej modyfikacji warto sprawdzić, czy pobór prądu mieści się w normach, uważnie obserwując obciążenie urządzenia w trakcie pracy. Pod żadnym pozorem nie ingeruj w uzwojenie główne, gdyż silnik może być na to bardzo wrażliwy.

Przestrzeganie tej sekwencji działań, zgodnie z przepisami BHP oraz zaleceniami producenta, uchroni Twój sprzęt przed przegrzaniem czy uszkodzeniem izolacji, zapewniając mu długą i bezawaryjną eksploatację.
