Jak podłączyć gwiazdę-trójkąt? Krok po kroku z instrukcją

Co to jest układ gwiazda-trójkąt?

Rozruch gwiazda-trójkąt to sprawdzony sposób na ograniczenie skoków prądu podczas startu silników asynchronicznych klatkowych. Cała procedura opiera się na wykorzystaniu sześciu wyprowadzeń uzwojeń stojana, które na listwie zaciskowej znajdziemy pod oznaczeniami:

• U1,
• V1,
• W1,
• U2,
• V2,
• W2.

W początkowej fazie silnik łączony jest w gwiazdę, co skutecznie redukuje napięcie na każdej z faz i ogranicza prąd rozruchowy do jednej trzeciej wartości, z jaką mielibyśmy do czynienia przy starcie bezpośrednim. Należy jednak pamiętać, że obniżenie prądu wiąże się z wyraźnym spadkiem momentu rozruchowego. Z tego względu układ przełącza się w trójkąt dopiero wtedy, gdy maszyna osiągnie prędkość zbliżoną do znamionowej, co pozwala jej odzyskać pełną moc.

Do sprawnej pracy tego mechanizmu wymagane są:

• trzy styczniki,
• odpowiednia automatyka,
• prosty przekaźnik czasowy.

W zestawieniu z bardziej zaawansowanymi rozwiązaniami, takimi jak softstarty czy falowniki, klasyczna metoda gwiazda-trójkąt stanowi znacznie bardziej przystępne cenowo zabezpieczenie dla sieci elektroenergetycznej. Warunkiem jej skuteczności jest jednak odciążenie silnika w momencie rozruchu, co pozwala uniknąć problemów z rozruchem przy pełnym obciążeniu.

Kiedy stosować rozruch gwiazda-trójkąt?

Wdrażanie rozruchu gwiazda-trójkąt okazuje się zasadne głównie przy urządzeniach dysponujących mocą przekraczającą 5 kW. Bezpośrednie uruchomienie tak mocnych silników mogłoby doprowadzić do przeciążenia sieci energetycznej. Podstawowym wymogiem technicznym jest tu budowa silnika trójfazowego, który posiada sześć końcówek uzwojeń, a na tabliczce znamionowej widnieje oznaczenie napięcia 400/690V. Taka konfiguracja pozwala na stabilną pracę w układzie trójkąta pod napięciem 400V.

Metodę tę z powodzeniem stosuje się wszędzie tam, gdzie obciążenie mechaniczne na starcie jest niewielkie względem momentu znamionowego. Idealnym przykładem są:

• pompy,
• wentylatory,
• mieszalniki.

W tych urządzeniach opór rośnie dopiero wraz ze wzrostem obrotów. Jeśli jednak specyfika pracy wymusza uzyskanie pełnego momentu obrotowego już w momencie startu, klasyczny układ gwiazda-trójkąt może sobie nie poradzić. W takich okolicznościach znacznie lepiej sprawdzi się wykorzystanie falownika lub softstartu.

Przy planowaniu instalacji trzeba pamiętać o wytycznych normy PN-EN 60947, regulującej zasady projektowania aparatury sterowniczej. Zanim wybierzesz konkretne rozwiązanie, koniecznie oceń prąd rozruchowy silnika klatkowego oraz realne możliwości Twojej sieci zasilającej. Unikaj tej metody przy maszynach o znacznej bezwładności lub takich, które są mocno obciążone już przy rozruchu. W przeciwnym razie silnik może nie rozwinąć prędkości niezbędnej do sprawnego przełączenia uzwojeń na trójkąt, co w konsekwencji grozi ich przegrzaniem.

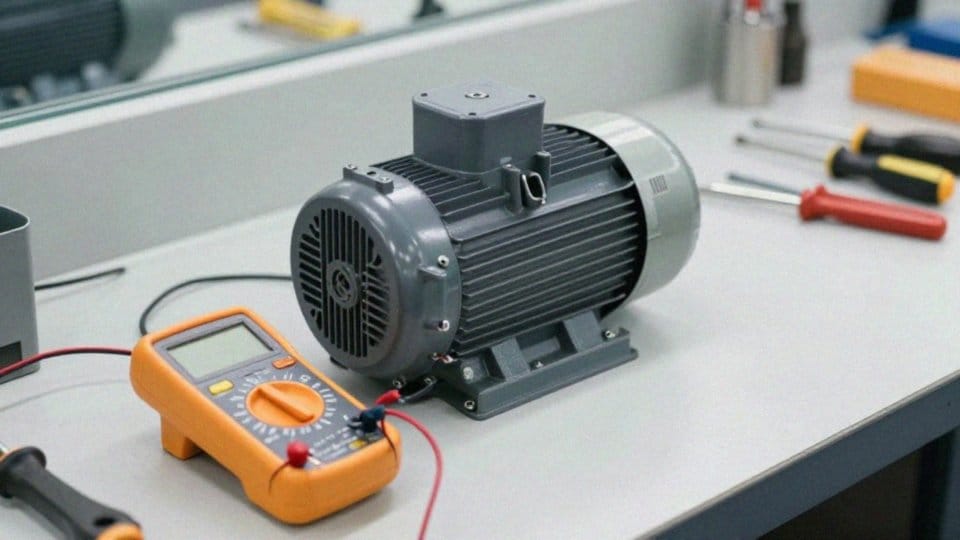

Jak zidentyfikować sześć przewodów silnika?

Weryfikacja sześciu przewodów silnika opiera się na poprawnym przypisaniu ich do trzech niezależnych uzwojeń. Zanim przejdziesz do pomiarów, warto zajrzeć na tabliczkę znamionową, gdzie producenci zazwyczaj drukują schemat listwy zaciskowej z oznaczeniami typu U1-U2, V1-V2 czy W1-W2. Jeśli jednak etykiety są nieczytelne, z pomocą przyjdzie multimetr w trybie omomierza.

Cały proces zacznij od:

• całkowitego odłączenia zasilania,
• odizolowania przewodów od napięcia.

Teraz za pomocą miernika sprawdzaj po kolei opór między końcówkami. Prawidłowo przypisana para przewodów tego samego uzwojenia wykaże niski i zbliżony do pozostałych opór, podczas gdy między końcówkami z różnych uzwojeń obwód powinien pozostać przerwany. Znalezione pary warto od razu oznaczyć markerem lub kolorową taśmą, przypisując im odpowiednie symbole. Zauważ, że przewody na listwie zazwyczaj są ułożone w dwóch rzędach po trzy sztuki, co znacznie ułatwia wstępne grupowanie.

Przy okazji sprawdź ciągłość obwodu każdej pary, ponieważ duża rozbieżność w wynikach pomiarów może sygnalizować wewnętrzne uszkodzenie silnika. W takich przypadkach najlepiej skonsultować się z fachowcem, zanim zdecydujesz się na podłączenie zasilania. Pamiętaj, że precyzyjna identyfikacja par jest niezbędna, aby bezpiecznie i zgodnie z zasadami techniki podłączyć silnik w układzie gwiazda-trójkąt.

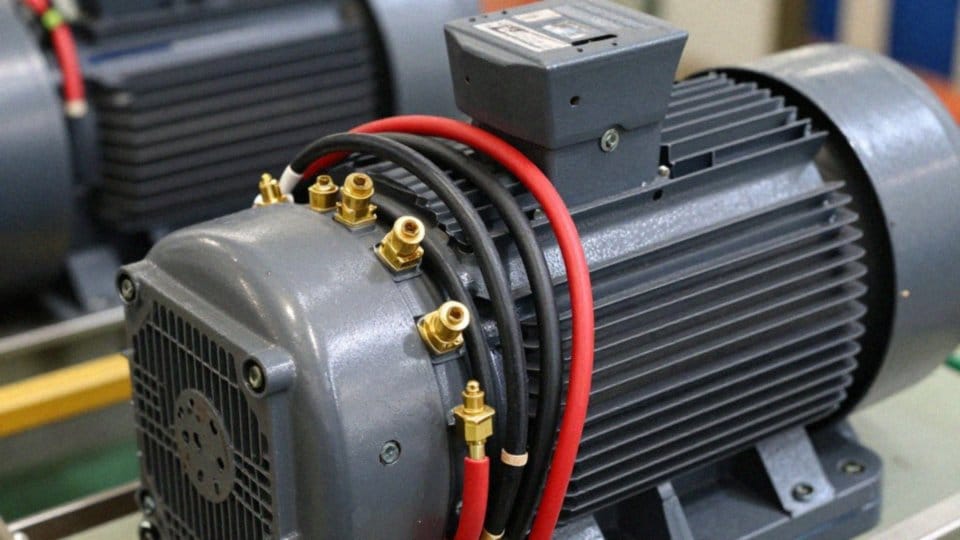

Jak połączyć uzwojenia: gwiazda czy trójkąt?

Decyzja o tym, czy połączyć uzwojenia w gwiazdę, czy w trójkąt, wynika przede wszystkim z napięcia znamionowego silnika oraz parametrów dostępnej sieci. Zanim podejmiesz jakiekolwiek działania, zajrzyj na tabliczkę znamionową urządzenia – to tam producent umieścił informację o dopuszczalnych konfiguracjach, na przykład 230/400V.

W układzie w gwiazdę końcówki U2, V2 oraz W2 są ze sobą zwarte, co tworzy punkt neutralny. Zasilanie podaje się wtedy na zaciski U1, V1 i W1. Dzięki takiemu rozwiązaniu każde uzwojenie pracuje przy napięciu fazowym 230V, mimo że zasilanie wynosi 400V, co przekłada się na redukcję napięcia o pierwiastek z trzech.

Zupełnie inaczej wygląda to w przypadku połączenia w trójkąt. Tutaj łączy się szeregowo początki uzwojeń z końcami kolejnych:

• zacisk U1 z W2,
• V1 z U2,
• a W1 z V2.

Fazy zasilające L1, L2 i L3 trafiają bezpośrednio w miejsca tych połączeń, co sprawia, że każde uzwojenie otrzymuje pełne napięcie sieciowe. Aby uniknąć ryzyka uszkodzenia silnika przez błędne fazowanie, zawsze sugeruj się schematem od producenta. Pamiętaj, że każda modyfikacja konfiguracji wymaga bezwzględnie odłączonego zasilania.

Jeśli korzystasz z układu gwiazda-trójkąt, kluczowe jest zastosowanie blokady elektrycznej styczników, która fizycznie uniemożliwi jednoczesne załączenie obu wariantów. Montując przewody na listwie zaciskowej, zachowaj szczególną staranność przy ustawieniu zworek – muszą być one perfekcyjnie dopasowane do wybranego schematu pracy.

Jak podłączyć przełącznik gwiazda-trójkąt krok po kroku?

Montaż układu rozruchowego gwiazda-trójkąt wymaga dużej precyzji, szczególnie w przypadku obwodów mocy i sterowania. Cały proces warto zacząć od solidnego zamocowania trzech styczników – głównego oraz tych odpowiadających za konfigurację połączeń. Zanim jednak chwycisz za narzędzia, bezwzględnie odetnij zasilanie i upewnij się, że silnik jest dostosowany do pracy w tym trybie, sprawdzając jego tabliczkę znamionową.

Podstawowy etap to doprowadzenie faz L1, L2 i L3 do wejść stycznika głównego, z którego wyjścia trafiają bezpośrednio na zaciski U1, V1, W1 silnika. W konfiguracji gwiazdy końcówki uzwojeń U2, V2, W2 należy zewrzeć w jeden punkt, co pozwoli ograniczyć napięcie podczas rozruchu. Kolejny krok to trójkąt, gdzie łączymy odpowiednio U1 z W2, V1 z U2 oraz W1 z V2.

Aby uniknąć groźnych zwarć międzyfazowych, koniecznie zainstaluj blokady elektryczne typu NC pomiędzy stycznikiem gwiazdy a trójkąta. Zarządzanie sekwencją startową przejmuje przekaźnik czasowy, na przykład typu ANIRO, który automatycznie przełączy tryb pracy silnika, gdy ten nabierze odpowiednich obrotów. Pamiętaj też o wykorzystaniu styków pomocniczych NO stycznika głównego, aby skutecznie podtrzymać obwód sterowania.

Całość systemu powinna być chroniona przed przeciążeniem lub zanikiem fazy za pomocą sprawdzonych elementów, takich jak wyłącznik nadprądowy oraz przekaźnik termiczny np. serii MT-32. Zanim podłączysz obciążenie mechaniczne, przeprowadź dokładny test. Najpierw sprawdź ciągłość wszystkich połączeń i upewnij się, że blokady elektryczne działają bez zarzutu. Dopiero po tym pozytywnym teście wykonaj pierwszy rozruch w stanie jałowym, bacznie obserwując czasy przełączania.

Efektem twoich prac powinna być też czytelna dokumentacja schematu i nastaw czasowych – to niewielki wysiłek, który znacząco ułatwi przyszłą konserwację oraz ewentualną diagnostykę systemu.

Kiedy przełączyć z gwiazdy w trójkąt podczas rozruchu?

Przełączanie trybów pracy silnika wymaga precyzji – najlepiej zainicjować je w momencie, gdy jednostka osiągnie około 80–90% prędkości synchronicznej. Zbyt wczesna reakcja skutkuje niepożądanym skokiem prądu rozruchowego, co stanowi zagrożenie dla uzwojeń i pogarsza stabilność sieci. Z kolei zwlekanie z przełączeniem zmusza silnik do zbyt długiej pracy w układzie gwiazdy, ograniczając dostępny moment obrotowy i narażając urządzenie na przegrzanie.

W tym procesie kluczową rolę odgrywa przekaźnik czasowy, taki jak modele marki ANIRO, które umożliwiają precyzyjne ustawienie parametru t1. Wartość ta powinna być pochodną charakterystyki samej maszyny – większe obciążenie mechaniczne naturalnie wymusza wydłużenie czasu rozruchu, co pozwala bezpiecznie zredukować prąd przed finalnym przejściem na trójkąt.

Podczas diagnostyki warto bacznie obserwować:

• temperaturę pracy,
• samą dynamikę rozpędzania.

Jeśli po upływie zadanego czasu silnik wciąż nie wskakuje na właściwe obroty, należy zweryfikować obciążenie startowe lub rozważyć alternatywne rozwiązania, takie jak zastosowanie falownika czy softstartu. Pamiętaj też o zabezpieczeniach elektrycznych, które fizycznie blokują możliwość jednoczesnego zasilenia obu trybów. Prawidłowa sekwencja zawsze musi uwzględniać fakt, że układ gwiazdy dostarcza jedynie jedną trzecią momentu rozruchowego trójkąta, co czyni pracę w warunkach odciążenia mechanicznego absolutną koniecznością.

Jakie zabezpieczenia i elementy sterujące stosować?

Prawidłowa budowa układu rozruchowego gwiazda-trójkąt wymaga zastosowania trzech styczników mocy:

• głównego,
• gwiazdy,
• trójkąta.

Ich parametry muszą być ściśle dopasowane do prądu znamionowego silnika, co gwarantuje stabilną pracę napędu. Fundamentem bezpieczeństwa jest niezawodna blokada elektryczna – wykorzystanie styków NC skutecznie wyklucza jednoczesne załączenie styczników gwiazdy i trójkąta, eliminując tym samym ryzyko groźnych zwarć międzyfazowych. Z kolei styki NO stycznika głównego powinny przejąć rolę samopodtrzymania obwodu sterowniczego. Nad płynnym przełączaniem cykli czuwa przekaźnik czasowy. Rozwiązania takie jak dedykowane moduły marki ANIRO pozwalają na niezwykle precyzyjne odmierzanie czasu pracy w gwieździe.

O ochronę przeciążeniową dbają:

• przekaźniki termiczne, na przykład model MT-32,
• wyłączniki nadprądowe.

Kluczowe jest, aby zakresy nastaw tych urządzeń w pełni odpowiadały faktycznemu zapotrzebowaniu na moc silnika. Warto pamiętać także o zabezpieczeniu samej sieci – stosuje się w tym celu:

• bezpieczniki,
• wyłączniki różnicowoprądowe,
• systemy kontroli zaniku fazy.

Sposób sterowania układem zależy od potrzeb użytkownika: w prostszych instalacjach doskonale sprawdza się przełącznik krzywkowy, natomiast bardziej rozbudowane systemy wykorzystują przyciski Start/Stop lub sterowniki PLC. Niezależnie od wybranej metody, każdy komponent musi być zgodny z normą PN-EN 60947. Przygotowanie czytelnego schematu połączeń i umieszczenie tabliczki znamionowej to etapy niezbędne podczas montażu. O długowieczności urządzenia decyduje jednak systematyczna diagnostyka, bieżące monitorowanie prądu oraz dbałość o odpowiednie przekroje przewodów i solidne mostki połączeniowe.
