Czym jest prądnica w motocyklu?
Prądnica to kluczowy element każdego motocykla, odpowiedzialny za zamianę mechanicznego ruchu wału korbowego w niezbędną energię elektryczną. W zależności od konstrukcji bywa nazywana:
- alternatorem,
- dynamem,
- iskrownikiem.
Jej głównym zadaniem jest zasilanie:
- świateł,
- układu zapłonowego,
- modułu CDI,
- sygnału dźwiękowego.
W sercu tego urządzenia kryje się wirnik wyposażony w silne magnesy neodymowe oraz stojan z charakterystycznym uzwojeniem cewek. To właśnie ich współpraca pozwala na utrzymanie dodatniego bilansu energetycznego i bieżące ładowanie akumulatora podczas jazdy. Na rynku znajdziemy zarówno proste konstrukcje jednofazowe, jak i wydajne alternatory trójfazowe ze stałymi magnesami, słynące ze swojej wysokiej niezawodności, a także modele wymagające zewnętrznego wzbudzenia.
Dobierając odpowiedni generator do maszyny, należy zwrócić szczególną uwagę na:
- napięcie – najczęściej spotykane to 6V lub 12V,
- dopasowanie mocy urządzenia do konkretnego modelu pojazdu.
Warto pamiętać, że dbanie o stan techniczny prądnicy to podstawa; jej sprawność bezpośrednio przekłada się na stabilną pracę całej instalacji elektrycznej motocykla.
Jak działa prądnica i jak ładuje akumulator?
Podstawą wytwarzania energii elektrycznej jest zjawisko indukcji elektromagnetycznej. Cały proces inicjuje wirnik wyposażony w magnesy stałe, którego ruch obrotowy tworzy zmienne pole magnetyczne. Oddziałuje ono na cewki stojana, wzbudzając w nich prąd przemienny. Co istotne, napięcie na wyjściu ściśle zależy od prędkości obrotowej, dzięki czemu już przy niskich obrotach układ generuje użyteczną energię.
Wytworzony prąd wymaga jednak konwersji, za którą odpowiada mostek prostowniczy zintegrowany z układem. Wykorzystując wysokiej klasy diody Schottky’ego lub system Graetza, urządzenie zamienia napięcie przemienne na stałe, efektywnie przetwarzając pełną sinusoidę. Kolejnym etapem jest stabilizacja – regulator napięcia utrzymuje wysyłany do instalacji 12 V prąd w bezpiecznym zakresie 14–14,5 V. Taka ochrona zapobiega przeładowaniu akumulatora i chroni delikatne podzespoły elektroniczne przed uszkodzeniem.
Warto dodać, że w konstrukcjach z modułem CDI, część uzwojeń przekazuje energię bezpośrednio do układu zapłonowego. Kluczowym warunkiem prawidłowej pracy całego systemu pozostaje zachowanie odpowiedniej polaryzacji. Tylko właściwe połączenia umożliwiają skuteczne ładowanie ogniwa, co z kolei gwarantuje niezawodny rozruch silnika i zasilanie pokładowej elektroniki podczas postoju.

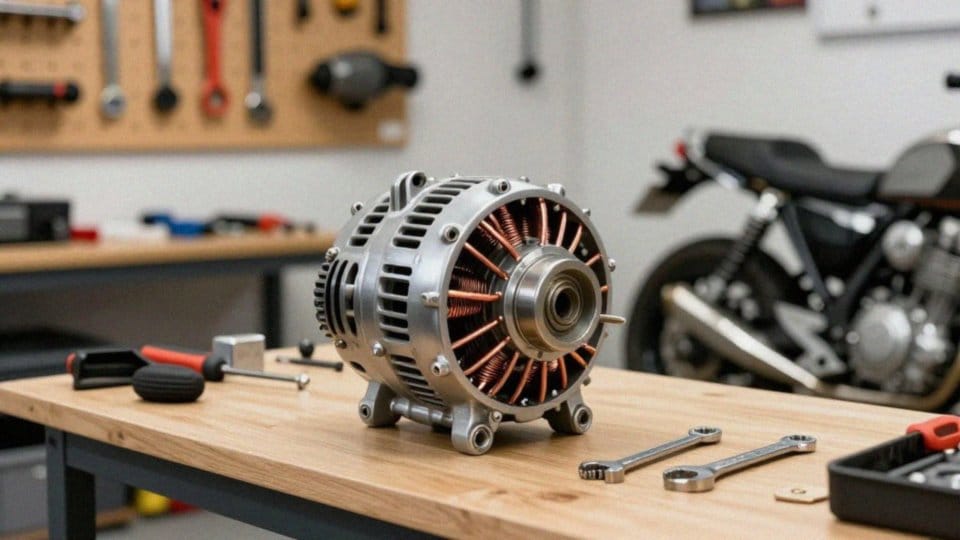

Na co zwrócić uwagę przy wyborze prądnicy?
Wybór odpowiedniej prądnicy do motocykla zaczyna się od dopasowania technicznego. Niezbędne jest upewnienie się, że napięcie nominalne układu – 6V lub 12V – jest zgodne z Twoim pojazdem. Równie istotne są kwestie mechaniczne: gniazda i wymiary zębatki muszą idealnie pasować do reszty podzespołów. Po zamontowaniu koniecznie sprawdź luz nazębny, gdyż to właśnie on decyduje o kulturze pracy napędu i jego trwałości.
Podczas poszukiwań zamienników, takich jak klasyczna G414 czy nowoczesne systemy typu Dynamo C, zwróć uwagę na deklarowaną moc wyjściową. Pamiętaj, że typ konstrukcji ma tu znaczenie:
- alternatory z magnesami stałymi pracują stabilniej,
- modele ze wzbudzeniem wymagają bardziej przemyślanego doboru regulatora napięcia.
Analizując kartę katalogową, warto spojrzeć na jakość drutu nawojowego i liczbę zwojów, gdyż parametry te bezpośrednio przekładają się na ogólną sprawność elektryczną. Warto postawić na rozwiązania z mostkiem Graetza, który efektywnie wykorzystuje pełną fazę, zapewniając lepsze ładowanie nawet przy niskich obrotach silnika.
Zanim jednak zdecydujesz się na wydajniejszy zamiennik, upewnij się, że Twoja instalacja elektryczna udźwignie zwiększone obciążenie. Zbyt cienkie przewody mogą stać się „wąskim gardłem”, dlatego zawsze weryfikuj ich wydajność prądową. Nie zapomnij również o zapewnieniu właściwego chłodzenia, które ochroni uzwojenia przed przegrzaniem podczas dłuższej jazdy. Kierowanie się zaleceniami producenta oraz dokładna analiza instrukcji montażu to najlepsza droga do tego, by system ładowania służył bezawaryjnie przez lata.
Jak montować i serwisować prądnicę?
Zacznij od odłączenia akumulatora i wypięcia wszystkich przewodów, co skutecznie uchroni instalację przed przypadkowym zwarciem. Podczas montażu stojana i wirnika trzymaj się wytycznych producenta, pamiętając o precyzyjnym dokręceniu wszystkich śrub. Kluczowe jest również poprawne ustawienie luzu nazębnego, ponieważ od tego parametru bezpośrednio zależy żywotność zębatki współpracującej z mechanizmem prądnicy.
Przy podłączaniu układu prostownika zachowaj czujność – szczególnie w kwestii kierunku obrotów oraz zachowania właściwej polaryzacji. Dbanie o stan techniczny wymaga systematyczności. Regularne czyszczenie złączy i zabezpieczanie ich przed korozją to podstawa sprawnego działania całego urządzenia. Warto też okresowo kontrolować izolację uzwojeń oraz monitorować temperaturę pracy, by nie dopuścić do przegrzania.
W ramach diagnostyki skup się na:
- pomiarze rezystancji,
- sprawdzaniu ciągłości obwodów.
Jeśli zauważysz nieprawidłowości, możliwe, że czeka Cię wymiana łożysk wirnika lub profesjonalna regeneracja uzwojeń. W trakcie użytkowania nie zapominaj o testach alternatora pod obciążeniem, sprawdzając napięcie ładowania przy różnych obrotach silnika. Zweryfikuj również kondycję kluczowych podzespołów, takich jak diody prostownicze czy układ Schottky’ego, które odpowiadają za właściwą konwersję prądu.
Na samym końcu zawsze upewnij się, że napięcie ładowania jest stabilne – to gwarancja pełnej sprawności układu elektrycznego Twojego motocykla.
Jak diagnozować awarie prądnicy w motocyklu?
Diagnostykę układu ładowania warto rozpocząć od sprawdzenia napięcia na akumulatorze. W stanie spoczynku powinno ono wynosić około 12,6 V, natomiast po uruchomieniu silnika i wejściu na średnie obroty wartość ta powinna skoczyć do przedziału 14–14,5 V. Każde odstępstwo od tej normy to sygnał, że możemy mieć do czynienia z awarią alternatora lub uszkodzonym regulatorem napięcia.
Aby zawęzić krąg poszukiwań, użyj multimetru do pomiaru rezystancji uzwojeń stojana. Wyniki wykaczające poza standardowe parametry często świadczą o:
- zwarciach,
- przegrzaniu zwojów.
Równie ważna jest szybka inspekcja wizualna przewodów pod kątem stopionej izolacji, co bywa częstym skutkiem długotrwałych przeciążeń w instalacji elektrycznej. Nie można pominąć weryfikacji mostka prostowniczego. Przebicie diody prostowniczej jest szczególnie niebezpieczne, gdyż pozwala prądowi przemiennemu przenikać do instalacji, co może błyskawicznie zniszczyć sterowniki elektroniczne w aucie.
Sprawdzając alternator, warto przy odłączonym regulatorze zweryfikować również ciągłość obwodów między poszczególnymi fazami. W starszych modelach kluczowe okazuje się sprawdzenie łożysk wirnika. Powstałe z czasem luzy mechaniczne prowadzą do niepożądanego ocierania magnesów o stojan. Upewnij się także, czy wszystkie przewody są prawidłowo podpięte, ponieważ błędna polaryzacja mostka Graetza całkowicie paraliżuje proces przetwarzania energii.
Jeśli mimo sprawdzenia wszystkich powyższych punktów napięcie nadal nie rośnie po odpaleniu silnika, najszybszym sposobem na ostateczne potwierdzenie winy regulatora pozostaje podmiana na sprawdzoną, sprawną część.
Kiedy wymienić, a kiedy regenerować prądnicę?
O tym, czy warto naprawiać niesprawne urządzenie, przesądza przede wszystkim jego ogólny stan techniczny. Jeśli korpus i wirnik pozostają w nienagannym stanie, a problemy sprowadzają się jedynie do:
- przepalonych cewek,
- wyeksploatowanych łożysk,
- awarii komutatora,
regeneracja uzwojenia jest w pełni uzasadniona. To rozwiązanie nie tylko przywraca pełną wydajność układu, ale również okazuje się znacznie bardziej opłacalne niż inwestycja w zupełnie nowy sprzęt. Zupełnie inaczej wygląda sytuacja w przypadku poważnych uszkodzeń konstrukcyjnych. Złamany wirnik, odkształcone koło magnesowe czy przesunięcie elementów wirujących dyskwalifikują urządzenie z dalszej eksploatacji, czyniąc zakup nowej jednostki jedynym rozsądnym wyjściem.
Podobnie warto postąpić, gdy wycena serwisu zbliża się do wartości nowego produktu dostępnego na rynku. Wymiana to także doskonała okazja do modernizacji – warto rozważyć montaż zestawu o wyższej mocy, jak choćby 150W, lub wybór nowoczesnych alternatyw klasy Dynamo C. Decydując się na konkretny zamiennik, typu G414, musimy upewnić się co do jego napięcia znamionowego oraz kompatybilności z posiadanym mostkiem prostowniczym.
Każda ingerencja w system wymaga precyzyjnych testów pod obciążeniem, podczas których sprawdzamy stabilność pracy oraz parametry ładowania akumulatora. Takie podejście chroni nas przed ryzykiem błyskawicznego przegrzania nowo nawiniętych uzwojeń. Pamiętajmy też, że przy każdej regeneracji kluczowa jest wymiana drobnych elementów eksploatacyjnych, takich jak szczotki – to właśnie one w największym stopniu decydują o tym, jak długo układ zasilania będzie pracował bezawaryjnie.
