Alternator w skuterze 2T — jak działa i jak go sprawdzić?

Co to jest alternator w skuterze 2T?

W każdym skuterze z silnikiem dwusuwowym alternator stanowi serce układu elektrycznego, odpowiadając za nieprzerwane wytwarzanie prądu drogą indukcji elektromagnetycznej. Konstrukcja ta bazuje na współpracy dwóch kluczowych części:

• nieruchomego statora wyposażonego w miedziane uzwojenia,
• wirującego koła magnesowego, w którym zatopiono stałe magnesy.

Taki układ realizuje dwa fundamentalne zadania:

• dostarcza energię niezbędną do pracy układu zapłonowego, przejmując rolę klasycznego iskrownika,
• generuje prąd zmienny, który po przepuszczeniu przez regulator napięcia przekształca się w stabilne zasilanie dwunastowoltowe.

To właśnie dzięki niemu działają światła oraz system ładowania akumulatora. Sprawność całego generatora zależy bezpośrednio od liczby zastosowanych cewek oraz specyficznych parametrów rezystancji statora. Z tego powodu komponenty te wymagają precyzyjnego dopasowania do konkretnych jednostek napędowych, w tym popularnych modeli 1PE40QMB czy 1E40QMB. Warto pamiętać, że nawet drobna awaria cewki szybko daje o sobie znać – jej uszkodzenie najczęściej objawia się problemami z rozruchem elektrycznym lub całkowitym wygaszeniem świateł.

Jak stator generuje prąd w skuterze?

Fundamentem działania tego mechanizmu jest zjawisko indukcji elektromagnetycznej. W praktyce wygląda to tak, że wirujące pole magnetyczne rotora nieustannie przecina zwoje miedzianego statora. W miarę nabierania prędkości przez silnik, pole to zyskuje na sile, wymuszając przepływ prądu zmiennego.

Wnętrze statora wypełnia zazwyczaj komplet cewek o średnicy 80 mm, które odpowiadają za przekazywanie wygenerowanej energii do reszty systemu za pośrednictwem przewodów. W całym tym procesie niezwykle istotną rolę odgrywa:

• rezystancja uzwojeń,
• jakość izolacji.

Warto pamiętać, że nawet drobne uszkodzenia mechaniczne potrafią znacząco skrócić czas życia tych komponentów. Co więcej, na finalne osiągi generatora wpływa precyzja pracy impulsatora, który dba o idealną synchronizację zapłonu.

Aby rzetelnie ocenić stan cewek, niezbędny okaże się miernik; pozwala on szybko sprawdzić ciągłość obwodu i upewnić się, czy wszystkie parametry elektryczne mieszczą się w normie. Całość dopełniają 300-milimetrowe przewody, które muszą być wyjątkowo odporne na wymagające warunki panujące wewnątrz ciasnej obudowy silnika.

Jak działa regulator napięcia w skuterze?

Regulator napięcia pełni kluczową funkcję w układzie elektrycznym, zmieniając prąd zmienny generowany przez stator w stabilny prąd stały o wartości 12V. Dzięki tej konwersji skutecznie eliminuje skoki energii, które mogłyby trwale uszkodzić wrażliwe podzespoły, takie jak:

• żarówki,
• sterowniki.

W praktyce moduł ten stanowi pierwszą linię obrony przed przepięciami, wydłużając żywotność całej instalacji. Wewnątrz urządzenia zachodzą procesy prostowania i limitowania energii, co pozwala na bezpieczne i równomierne ładowanie akumulatora. Niezależnie od aktualnych obrotów silnika, sprawny regulator gwarantuje stałe zasilanie dla:

• oświetlenia,
• klaksonu,
• lampek kontrolnych.

Montując ten element, warto zwrócić szczególną uwagę na sposób wpięcia wtyczki oraz odpowiedni przekrój przewodów, gdyż właściwa konfiguracja jest niezbędna dla bezawaryjnej pracy. Typowe symptomy awarii regulatora obejmują:

• problemy z ładowaniem baterii,
• niepokojące migotanie świateł podczas jazdy.

Aby ocenić stan techniczny modułu, najlepiej przeprowadzić diagnostykę multimetrem, sprawdzając parametry wyjściowe przy zróżnicowanym obciążeniu. Taki prosty test pozwala szybko zweryfikować, czy cała instalacja funkcjonuje w pełni stabilnie.

Dlaczego alternator nie ładuje akumulatora?

Kłopoty z ładowaniem akumulatora zazwyczaj mają swoje źródło w awarii statora lub regulatora napięcia. Na początku warto przyjrzeć się rezystancji cewek przy użyciu miernika, co pozwoli szybko wyłapać ewentualne przerwy w uzwojeniach albo zwarcia do masy. Często winę za problemy ponoszą utlenione złącza elektryczne – osad zwiększa oporność przewodów i skutecznie blokuje swobodny przepływ prądu.

Gdy sam stator działa bez zarzutu, uwagę należy przekierować na regulator napięcia. Element ten potrafi nagle przestać stabilizować prąd lub całkowicie odciąć ładowanie. Niewłaściwe napięcie bywa jednak również skutkiem:

• usterki stacyjki, która generuje spadki energii,
• uszkodzonego impulsatora, co w konsekwencji rozregulowuje cały układ zapłonowy.

Właściciele skuterów z modyfikowanym oświetleniem LED często zapominają, że zwiększony pobór mocy przewyższa wydajność fabrycznego alternatora, co prowadzi do chronicznego niedoładowania. Warto obserwować reakcje pojazdu: migające kontrolki czy regularnie przepalające się żarówki to wyraźny sygnał niestabilnego napięcia.

Przy okazji przeglądu warto zweryfikować stan przewodów pod kątem korozji oraz upewnić się, czy stator jest w pełni dopasowany do konkretnego modelu silnika, jak choćby w popularnych jednostkach 1PE40QMB. Pamiętaj, że przepięcia to prosta droga do trwałego zniszczenia baterii, więc dokładne sprawdzenie wszystkich podzespołów to jedyny skuteczny sposób na przywrócenie równowagi energetycznej w Twoim pojeździe.

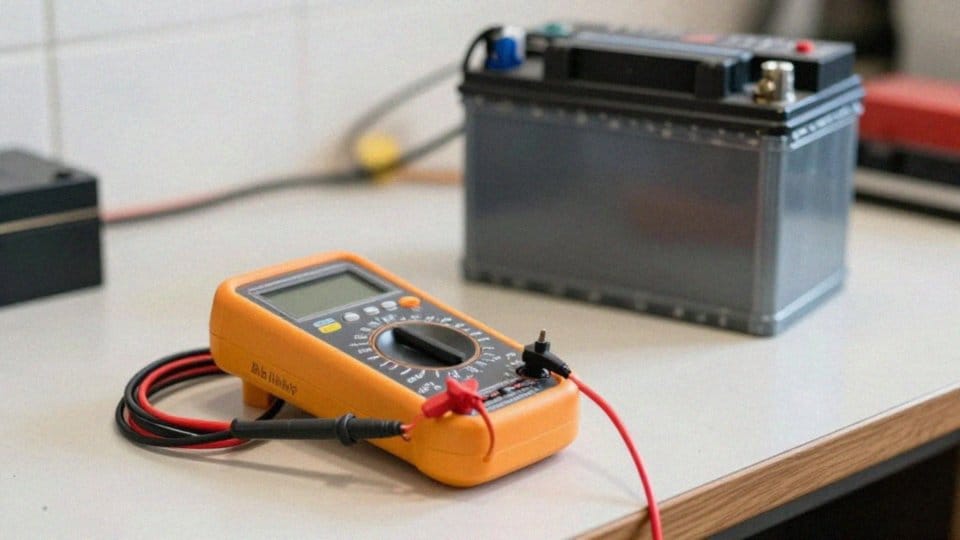

Jak sprawdzić alternator multimetrem?

Diagnostykę alternatora rozpocznij od wyłączenia zapłonu i odpięcia stojana od regulatora. Następnie ustaw miernik na tryb badania rezystancji i sprawdź wynik między parami wyjściowymi cewek. Brak przejścia lub zdecydowanie zbyt wysoki opór to niemal pewny sygnał, że doszło do uszkodzenia uzwojenia. Warto również zweryfikować ciągłość obwodu do masy – każde wykryte zwarcie świadczy o przebiciu izolacji.

Kolejny etap testów przeprowadzisz już przy pracującym silniku, przełączając miernik na pomiar napięcia. Wynik powinien być stabilny w pełnym zakresie obrotów, oscylując wokół 12V za układem prostowniczym. Jeśli zauważysz znaczne wahania, problem najpewniej leży po stronie regulatora lub samego stojana.

Pamiętaj, aby uważnie rozróżniać pomiary prądu zmiennego płynącego z cewek od stałego, dostępnego dopiero za prostownikiem. Warto przy okazji rzucić okiem na impulsator oraz cewkę zapłonową, gdyż błędne sygnały z tych elementów często przypominają awarię ładowania. Sprawdź także stan przewodów; korozja czy przetarta izolacja bywają przyczynami uciążliwych spadków napięcia.

Na zakończenie zmierz napięcie akumulatora przy zgaszonym i uruchomionym silniku – jego wzrost podczas pracy jest najlepszym dowodem na to, że cały układ działa poprawnie. Pamiętaj, aby każdy wynik konfrontować z dokumentacją techniczną konkretnego modelu, ponieważ to właśnie ona wyznacza prawidłowe parametry pracy.

Jak poprawić ładowanie dla oświetlenia LED?

Optymalizację zasilania oświetlenia LED warto rozpocząć od weryfikacji wydajności statora. Dokonaj pomiarów napięcia oraz natężenia prądu przy zmiennych obrotach silnika, co pozwoli ocenić, czy układ dostarczy wystarczająco dużo energii bez ryzyka szybkiego rozładowania akumulatora. W sytuacjach, gdy parametry prądowe okażą się niewystarczające, niezbędna stanie się modernizacja instalacji.

Kluczem do trwałości diod LED jest stabilizacja napięcia, dlatego zainwestuj w wysokiej klasy regulator przystosowany do tego typu oświetlenia. Taki komponent skutecznie wyeliminuje groźne skoki napięcia i przepięcia, które mogłyby trwale uszkodzić elektronikę. Zadbaj również o jakość okablowania – stosuj przewody o odpowiednim przekroju wykonane z miedzi i upewnij się, że wszystkie połączenia są solidne, a obwód masowy zapewnia jak najniższą rezystancję.

Jeśli planujesz instalację oświetlenia o dużej mocy, warto rozważyć użycie akumulatora buforowego dla lepszej stabilizacji linii 12V. W ekstremalnych przypadkach można pokusić się o montaż dodatkowej prądnicy lub alternatora przy kole magnesowym, jednak pamiętaj, że każda modyfikacja mechaniczna wpływa na obciążenie silnika, co może odbić się na dynamice jazdy i wyższym spalaniu.

Po zakończeniu prac koniecznie wykonaj testy: upewnij się, że światła nie migoczą, a układ ładowania działa bez zarzutu nawet przy pełnym obciążeniu.

Jak dobrać stator do silnika 1PE40QMB?

Wybór odpowiedniego stojana do silnika 1PE40QMB to zadanie wymagające precyzji, zwłaszcza w kontekście wymiarów montażowych. Kluczowe jest sprawdzenie:

• rozstawu śrub, który powinien wynosić 104 mm,
• średnicy wewnętrznej otworu – w tym modelu musi ona mieć dokładnie 22 mm.

Nawet drobne odstępstwa od tych wartości uniemożliwią poprawne osadzenie podzespołu w kadłubie. Równie istotna jest konstrukcja samych cewek; najczęściej spotykana średnica to 80 mm. Przy zakupie koniecznie porównaj:

• liczbę przewodów,
• układ wtyczek z tymi, które masz w swoim pojeździe.

Spotyka się wersje sześcio- lub pięcioprzewodowe, a pomyłka w tym zakresie może skutkować problemami z ładowaniem lub brakiem iskry, gdyż stator musi idealnie współgrać z regulatorem napięcia oraz cewką zapłonową. Zwróć uwagę na jakość wykonania – szukaj produktów z miedzi o wysokiej czystości i odporną na wysokie temperatury izolacją, która wytrzyma trudne środowisko pracy silnika. Warto też przyjrzeć się impulsatorowi, szczególnie jeśli wymieniasz elementy w chińskich kopiach jednostek Minarelli. Nawet minimalne różnice w jego geometrii mogą zepsuć kąt wyprzedzenia zapłonu. Po montażu sprawdź:

• jakość lutów,
• czy przewody zachowują standardowe 300 mm długości.

Dobrą praktyką jest zmierzenie rezystancji cewek i porównanie wyników z danymi katalogowymi silników 1E40QMA lub 1E40QMB. Test ten wykonany przed pierwszym odpaleniem pozwoli szybko wychwycić ewentualne błędy w połączeniach.
