Co to jest regulator napięcia i jak działa?
Regulator napięcia stanowi kluczowy punkt układu ładowania w każdym pojeździe. Odpowiada za utrzymanie wyjściowego napięcia alternatora w bezpiecznym zakresie od 13,6 V do 14,5 V. Dzięki jego pracy prąd zmienny zamieniany jest na stały, co pozwala zasilić akumulator oraz pokładową elektronikę. Optymalna wartość około 14,4 V skutecznie chroni delikatne podzespoły przed ryzykiem przepięć i przeładowaniem, niezależnie od stylu jazdy.
Urządzenie działa poprzez nieustanną analizę parametrów instalacji, błyskawicznie reagując na zmiany obciążenia elektrycznego czy wahania obrotów silnika. Niestety, ten precyzyjny mechanizm bywa zawodny. Do najczęstszych przyczyn usterek należą:
- wady fabryczne,
- stopniowe zmęczenie materiału,
- długotrwała ekspozycja na ekstremalne temperatury.
Niezależnie od tego, czy mówimy o samochodzie, czy motocyklu, awaria regulatora niemal zawsze prowadzi do irytujących problemów z niestabilnym zasilaniem kluczowych odbiorników energii.
Jakie są objawy uszkodzonego regulatora napięcia?
| Objaw | Skutek | Dodatkowe informacje |
|---|---|---|
| Kontrolka ładowania nie świeci | Brak sygnalizacji ładowania | Może sugerować uszkodzenie regulatora |
| Wahania napięcia | Niestabilna praca instalacji elektrycznej | Jeden z najczęstszych symptomów awarii |
| Niskie napięcie ładowania | Problemy z rozruchem silnika | Uniemożliwia uruchomienie motocykla |
| Wysokie napięcie ładowania | Przegrzewanie akumulatora | Niebezpieczne dla akumulatora i całej instalacji |
Kluczowym znakiem awarii regulatora napięcia jest niestabilna praca instalacji, w której odczyty wykraczają poza bezpieczny standard 13,6–14,5 V. Skoki napięcia najłatwiej zauważyć po:
- migotaniu świateł mijania,
- ich przygasaniu.
Takie wahania prądu są niezwykle groźne dla akumulatora – jego przegrzanie często zdradza charakterystyczny, ostry zapach siarki lub elektrolitu unoszący się pod maską. Długotrwałe przebywanie w takich warunkach nieodwracalnie niszczy płyty ogniwa, drastycznie skracając jego życie. Zupełnie inny problem pojawia się przy niedoładowaniu, objawiającym się szybkim spadkiem pojemności baterii i kłopotami z uruchomieniem silnika. Warto wtedy bacznie obserwować wskaźniki na desce rozdzielczej. Alarmującym sygnałem jest zwłaszcza sytuacja, gdy:
- kontrolka ładowania w ogóle nie zapala się po przekręceniu kluczyka,
- gaśnie mimo trwającej usterki.
Dodatkowym dowodem na kłopoty z alternatorem jest:
- niestabilne działanie odbiorników prądu pod obciążeniem,
- wyczuwalne przegrzewanie się obudowy tego podzespołu.
Bagatelizowanie tych objawów to prosta droga do poważniejszej awarii, która może sparaliżować cały układ elektryczny Twojego auta.

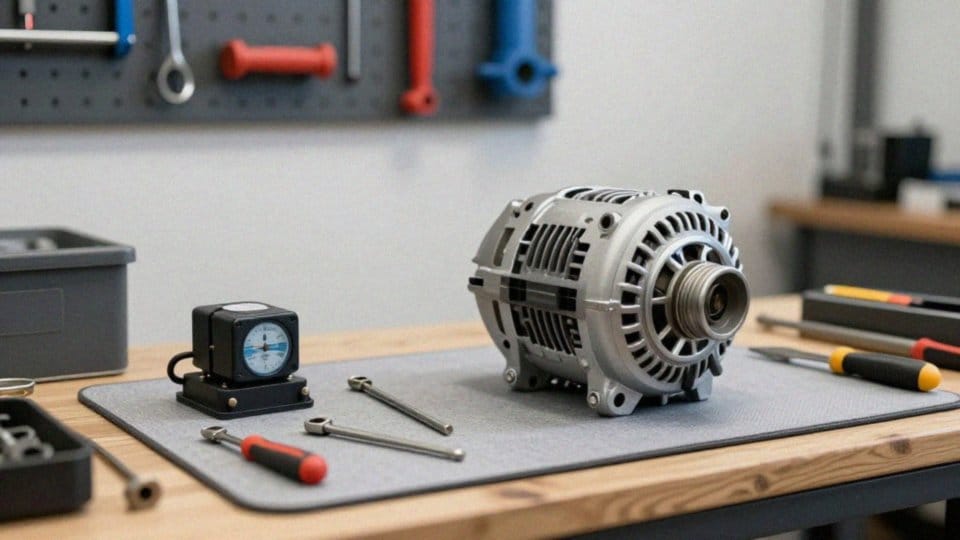

Kiedy wymontować lub wymienić regulator napięcia?
Jeśli diagnostyka wykazuje napięcie wykraczające poza standardowe 13,6–14,5 V lub zauważysz, że kontrolka ładowania milczy mimo włączonego zapłonu, nadszedł czas na wymontowanie alternatora. Interwencja staje się niezbędna także wtedy, gdy testy potwierdzą uszkodzenie diod lub wewnętrznego obwodu wzbudzenia.
Cały proces zacznij od:
- odpięcia akumulatora,
- demontażu paska napędowego,
- co otworzy dostęp do urządzenia.
Warto pamiętać, że dokładna diagnostyka często wymaga rozebrania modułu na części pierwsze, aby zweryfikować stan diod dodatnich oraz ujemnych. Jeśli jednak stwierdzisz, że naprawa regulatora jest nieopłacalna, a podzespoły wykazują spore ślady zużycia, rozsądniejszą decyzją może okazać się zakup fabrycznie nowego komponentu.
Pamiętaj, by każdą czynność serwisową wykonywać ściśle według zaleceń producenta – pozwoli to uniknąć kosztownych uszkodzeń mechanicznych. Gdy wszystko wróci na swoje miejsce, koniecznie ponownie sprawdź napięcie ładowania, by mieć pewność, że układ elektryczny Twojego auta odzyskał pełną sprawność.

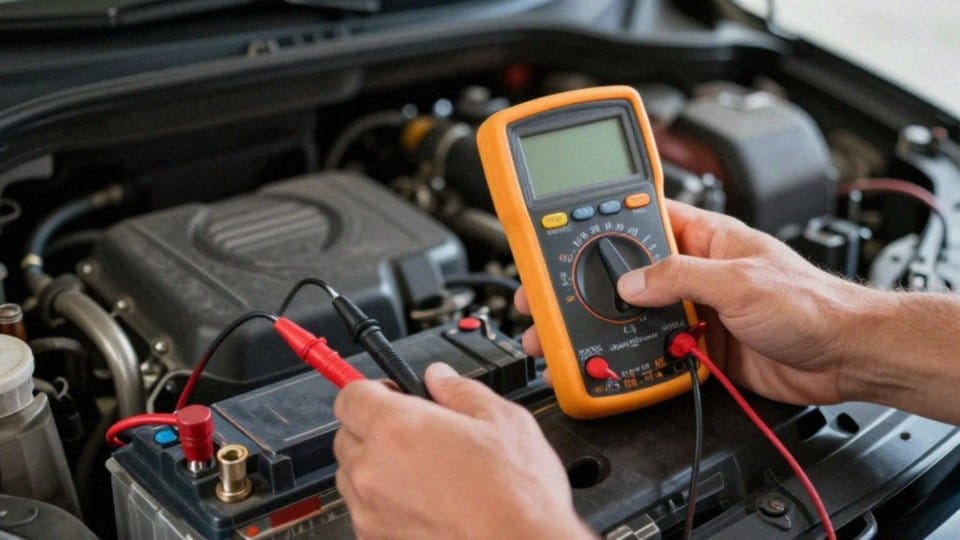

Jak sprawdzić regulator napięcia multimetrem?
Podstawowy pomiar elektryczny przeprowadzisz za pomocą zwykłego multimetru ustawionego na zakres prądu stałego (DC) do 20 V. Zacznij od skontrolowania napięcia akumulatora przy wyłączonym silniku – sprawna bateria powinna wykazywać w takiej sytuacji około 12,6 V.
Kolejny etap to uruchomienie jednostki napędowej i ponowny pomiar na zaciskach; w tych warunkach wynik powinien mieścić się w przedziale 13,6–14,5 V. Wszelkie odchylenia od tej normy, a zwłaszcza zdecydowanie za niskie czy zbyt wysokie wartości, często sygnalizują awarię regulatora napięcia.
Bardziej szczegółowa diagnostyka obejmuje sprawdzenie napięcia na zacisku D+ oraz na wyjściu prądowym alternatora względem masy. W zależności od modelu auta, prawidłowe wskazania powinny oscylować między 13,8 a 16 V.
Jeśli domowe testy nie przynoszą jednoznacznej odpowiedzi, warto sprawdzić układ pod obciążeniem. Gdy natomiast masz do czynienia ze złożoną usterką, najlepszym rozwiązaniem będzie użycie profesjonalnego testera, na przykład modelu MS013 lub MS016. Tego typu urządzenia pozwalają na dokładną weryfikację pracy modułu w warunkach maksymalnie zbliżonych do rzeczywistych.
Na których zaciskach mierzyć napięcie regulatora?
Diagnostykę układu ładowania najlepiej rozpocząć od pomiaru napięcia między masą pojazdu a wybranymi zaciskami alternatora. Skupienie się na głównym wyjściu prądowym oraz złączu D+, odpowiedzialnym za wzbudzenie i kontrolkę ładowania, pozwoli szybko i trafnie ocenić pracę regulatora.
Ustaw swój multimetr na tryb pomiaru napięcia stałego (DC), a czarną sondę przyłóż do obudowy urządzenia lub bezpośrednio do ujemnego bieguna akumulatora. Czerwoną końcówką dotknij kolejno styku głównego oraz terminala D+. Prawidłowe działanie systemu powinno generować wyniki w przedziale 13,6–14,5 V. Wszelkie odchylenia od tej normy często wynikają z:
- zaśniedziałych styków,
- przetartych przewodów,
- awarii diod prostowniczych.
Warto pamiętać, że jeszcze przed rozruchem, przy włączonym zapłonie, na zacisku D+ powinieneś odnotować wartość zbliżoną do napięcia akumulatora. Gdy silnik już pracuje, układ powinien stabilnie utrzymywać około 14,4 V. Niestabilne wskazania są sygnałem, że czas przyjrzeć się drożności instalacji i kondycji samego regulatora. Uważaj szczególnie na skrajne wartości: napięcie poniżej 13,8 V lub przekraczające 16 V to jasny komunikat o usterce komponentu lub problemach z masą, co wymaga wizyty w serwisie.
Jak sprawdzić diody i obwód wzbudzenia?
Aby sprawdzić stan diod i obwodu wzbudzenia, musisz najpierw wymontować alternator z pojazdu. Zanim jednak chwycisz za narzędzia, koniecznie odłącz akumulator, co wyeliminuje ryzyko przypadkowego zwarcia podczas pracy.
Samą diagnostykę diod najłatwiej przeprowadzić multimetrem, używając funkcji testu diod lub opcji omomierza. Sprawny element w mostku prostowniczym powinien przepuszczać prąd wyłącznie w jedną stronę; jeśli urządzenie nie wskazuje żadnego przejścia lub wykazuje przewodzenie w obu kierunkach, podzespół kwalifikuje się do wymiany.
Pamiętaj, aby dokładnie skontrolować każdy typ diod:
- dodatnie,
- ujemne,
- te odpowiedzialne za wzbudzenie, które znajdują się na płycie prostowniczej.
W trakcie analizy układu wzbudzenia kluczowe jest sprawdzenie ciągłości uzwojeń oraz dokładna wizja lokalna szczotek. Ich nadmierne wytarcie to najczęstszy powód, dla którego alternator przestaje generować niezbędne napięcie.
Przy okazji warto poświęcić chwilę na oczyszczenie styków i sprawdzenie rezystancji – nawet niewielka korozja na zaciskach skutecznie blokuje przepływ energii. Wszelkie punkty stykowe muszą być czyste i pozbawione śladów utleniania, gdyż tylko to gwarantuje stabilną pracę całego układu.
Jeżeli podczas pomiarów wykryjesz niepokojące wahania lub przerwy w obwodzie, prawdopodobnie niezbędna okaże się profesjonalna regeneracja. Takie kompleksowe podejście do diagnostyki pozwala skutecznie wyeliminować przyczyny awarii i przywrócić pełną sprawność ładowania.
Jak sprawdzić napięcie po wymianie regulatora?
Gdy wszystkie elementy znajdą się na swoim miejscu, podłącz akumulator, zachowując przy tym standardowe środki ostrożności. Kolejnym krokiem jest:
- odpalenie jednostki napędowej i wykonanie pomiarów,
- ustawienie multimetru na prąd stały i sprawdzenie napięcia spoczynkowego – u sprawnego urządzenia powinno ono osiągać około 12,6 V,
- po włączeniu silnika parametry powinny oscylować w granicach 13,6–14,5 V, celując w optymalne 14,4 V.
Aby upewnić się, że układ działa stabilnie, obciąż go, włączając światła oraz dmuchawę. Dobry regulator bez trudu utrzyma stałe napięcie nawet przy zwiększonym poborze energii. Warto też skontrolować stan zacisków względem masy. Niepokojącymi sygnałami, sugerującymi błędy przy montażu lub dalszą usterkę, są:
- nagłe wahania wskazań,
- wyczuwalny zapach siarki,
- przegrzewanie się podzespołów.
Jeśli jednak po rozruchu kontrolka ładowania szybko gaśnie, a miernik pokazuje stabilne wartości, naprawę można uznać za zakończoną sukcesem. W sytuacji, gdy problemy nie ustępują, konieczne może okazać się:
- sprawdzenie stanu szczotek,
- jakości połączeń elektrycznych,
- zlecenie fachowej kontroli diod prostowniczych.
