Co to jest regulator napięcia?
W każdym układzie ładowania kluczową rolę odgrywa regulator napięcia. To niewielkie urządzenie odpowiada za stabilizację energii generowanej przez alternator, dbając, by parametry prądu mieściły się w bezpiecznym przedziale od 13,8 do 14,5 V. W procesie tym ściśle współpracuje z prostownikiem; dzięki wykorzystaniu wbudowanych diod, prąd zmienny z uzwojeń statora jest skutecznie przekształcany w stały.
Stała kontrola napięcia pełni rolę swoistego tarczy ochronnej dla akumulatora oraz wrażliwej elektroniki pokładowej, zabezpieczając je przed niebezpiecznymi skokami energii. Co więcej, precyzyjne zarządzanie przepływem prądu niweluje ryzyko awarii wynikających z przegrzewania się komponentów czy przeciążeń instalacji. W zależności od konstrukcji pojazdu, regulator może występować jako moduł wewnątrz alternatora lub jako niezależny, zewnętrzny element.
Gdzie jest regulator napięcia?
Umiejscowienie regulatora napięcia jest ściśle uzależnione od budowy konkretnego pojazdu. W nowoczesnych autach najczęściej spotkamy się z modułami zintegrowanymi bezpośrednio z obudową alternatora, co sprawia, że ich ewentualna wymiana wiąże się z koniecznością częściowego rozmontowania tego podzespołu. Aby dostać się do wnętrza, zazwyczaj wystarczy odkręcić śruby zabezpieczające tylną osłonę urządzenia.
Zupełnie inaczej wygląda to w przypadku motocykli, skuterów czy starszych maszyn rolniczych, jak choćby popularne ciągniki URSUS C-385 lub Zetor. Tam zazwyczaj stosuje się regulatory zewnętrzne, których montaż wymaga przemyślenia pod kątem wydajnego chłodzenia. Można je często spotkać:
- nieopodal akumulatora,
- przy tylnym błotniku,
- pod siedzeniem,
- przytwierdzone bezpośrednio do ramy lub elementów nadwozia.
Jeśli masz trudności z identyfikacją części, przyjrzyj się zaciskom – w starszych instalacjach bez trudu odnajdziesz charakterystyczne oznaczenia R, 15 lub 67. Najpewniejszym źródłem informacji o sposobie podłączenia i montażu pozostaje oczywiście dokumentacja serwisowa konkretnego modelu. Gdy jednak nie masz do niej dostępu, zerknij na obudowę alternatora; często wytłoczone są tam precyzyjne wskazówki dotyczące punktów pomiarowych oraz schematu współpracy z elektryką pojazdu.
Jak zlokalizować regulator napięcia w alternatorze?
Zanim chwycisz za narzędzia, pamiętaj o odłączeniu akumulatora – to klucz do uniknięcia przykrego zwarcia. Następnie przyjrzyj się tyłowi alternatora i sprawdź, czy masz swobodny dostęp do modułu przykręconego do obudowy. Jeśli jest ukryty, być może będziesz musiał zdemontować:
- wieniec wentylatora,
- tylne pokrywy,
- by dostać się do środka.
Podczas pracy warto zwrócić uwagę na oznaczenia zacisków, takie jak R, 15 czy 67, które ułatwią późniejsze podłączenie. Przyjrzyj się przewodom odchodzącym do uzwojenia statora. W przypadku motocykli biegną one zazwyczaj aż do elementu umieszczonego w okolicach błotnika. Zanim przystąpisz do demontażu, warto wykonać wstępne pomiary multimetrem. Przyjrzyj się również samej obudowie – ślady korozji, specyficzny zapach siarki czy widoczne przypalenia są jasnym sygnałem, że elektronika zawiodła. Jeśli podczas diagnostyki wyniki odbiegają od normy lub zauważysz wspomniane uszkodzenia fizyczne, wymiana modułu na nowy jest niezbędna.
Jakie napięcie powinien utrzymywać regulator?
W instalacjach 12V kluczowe dla sprawnego funkcjonowania całego układu jest utrzymanie napięcia ładowania w zakresie 13,8–14,5 V. Nad tym procesem czuwa regulator, który poprzez modyfikację prądu wzbudzenia precyzyjnie zarządza dostarczaną energią. Gdy zapotrzebowanie jest większe, na przykład przy rozładowanym akumulatorze, urządzenie podnosi napięcie, by przyspieszyć proces ładowania, a następnie redukuje je, aby uniknąć niebezpiecznego przeładowania.
Warto być czujnym, gdyż:
- spadek napięcia poniżej 13 V utrzymujący się przez dłuższy czas świadczy o niedoładowaniu, co przyspiesza niszczenie płyt ołowiowych,
- skoki powyżej 15 V mogą trwale uszkodzić wrażliwą elektronikę pokładową oraz doprowadzić do groźnej elektrolizy płynu elektrolitycznego.
Należy pamiętać, że parametry te nie są stałe i zmieniają się pod wpływem temperatury zewnętrznej oraz aktualnego obciążenia, takiego jak włączone reflektory czy klimatyzacja. Dlatego regularne monitorowanie stanu instalacji to nie tylko prosta czynność serwisowa, ale przede wszystkim sposób na ochronę całego systemu przed przegrzaniem i kosztownymi awariami.
Jak sprawdzić regulator napięcia multimetrem?
Aby sprawdzić działanie regulatora napięcia, przygotuj multimetr ustawiony na pomiar prądu stałego (DC). Zacznij od weryfikacji stanu akumulatora przy wyłączonym silniku – prawidłowe wskazania powinny oscylować w granicach 12,4–12,8 V. Gdy uruchomisz jednostkę napędową, napięcie na zaciskach powinno wzrosnąć do przedziału 13,8–14,5 V.
Kluczowym testem jest ocena stabilności układu pod obciążeniem. Włącz światła drogowe oraz wentylator chłodnicy i obserwuj, jak zachowuje się miernik. Sprawny regulator utrzyma napięcie w zadanym zakresie nawet wtedy, gdy zapotrzebowanie na energię wzrośnie. Znaczące odchylenia od normy często świadczą o uszkodzeniu samego regulatora lub przepaleniu diod prostowniczych.
Zanim jednak zdecydujesz się na wymianę części, poświęć chwilę na inspekcję przewodów i styków – często to zaśniedziałe połączenia są źródłem problemów. Warto również zweryfikować rezystancję zgodnie z wytycznymi producenta oraz sprawdzić ciągłość uzwojenia wzbudzenia.
Jeśli po tych zabiegach multimetr nadal wykazuje skoki powyżej 15 V lub niestabilne wartości, konieczna będzie diagnostyka warsztatowa lub po prostu wymiana niesprawnego komponentu na nowy.
Jakie są objawy uszkodzenia regulatora napięcia?
| Objaw | Skutek |
|---|---|
| Zbyt niskie napięcie ładowania | Całkowite rozładowanie akumulatora |
| Zbyt wysokie napięcie ładowania | Uszkodzenie akumulatora |
| Niestabilne napięcie | Przeciążenie i uszkodzenie innych elementów elektrycznych |
| Problemy z dostępem do prądu | Niedoładowana bateria |
Kiedy układ ładowania zaczyna zawodzić, pierwszym objawem bywa często przygasanie świateł lub ich niepokojące migotanie. To bezpośredni skutek wahań napięcia, które dociera do podzespołów samochodu. Gdy na desce rozdzielczej na dobre rozgości się kontrolka akumulatora, jest to sygnał alarmowy, którego nie wolno ignorować.
Podczas diagnostyki łatwo wyłapać anomalie – napięcie wykraczające poza bezpieczny zakres 14,5 V lub spadki poniżej dopuszczalnych norm skutecznie uniemożliwiają poprawne naładowanie baterii. Jeśli poczujesz w okolicach osprzętu charakterystyczny, ostry zapach siarki, najprawdopodobniej doszło do przegrzania regulatora lub wypalenia jego wewnętrznych elementów.
Taka niestabilna praca elektryki to prosta droga do ogromnego przeciążenia instalacji, co może skończyć się problemami z odpaleniem silnika lub nawet uszkodzeniem wrażliwych systemów pokładowych. W trakcie inspekcji warto zwrócić uwagę na:
- stan diod prostowniczych,
- przypalenia uzwojeń statora,
- zwykłą korozję na stykach.
Każdy z tych elementów jest krytyczny dla trwałości auta. Jeśli zauważysz choćby jeden z wymienionych sygnałów, udaj się do mechanika jak najszybciej. Szybka reakcja to najlepszy sposób, by uchronić portfel przed wydatkami na kompleksową naprawę całego układu elektrycznego.

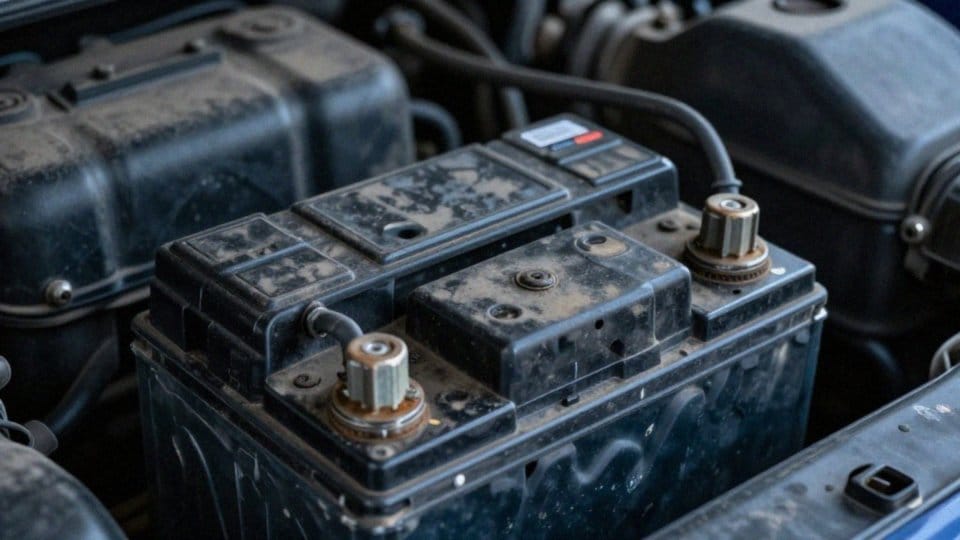

Jak wpływa awaria regulatora na akumulator?
Wadliwy system ładowania to prosta droga do trwałego uszkodzenia akumulatora. Gdy napięcie jest zbyt niskie, bateria nie otrzymuje wystarczającej ilości energii, co z czasem drastycznie obniża jej pojemność i sprawia, że silnik odmawia posłuszeństwa przy próbie rozruchu. Długotrwałe niedoładowanie wywołuje proces zasiarczenia płyt, który nieodwracalnie niszczy ogniwa, wymuszając w efekcie kosztowną wymianę sprzętu.
Zupełnie inne zagrożenie niesie ze sobą uszkodzony regulator napięcia, który podaje do układu zdecydowanie za dużo prądu. Prowadzi to do gwałtownego przegrzewania elektrolitu, niszczącego chemiczną strukturę urządzenia – często zdradza to specyficzny, duszący zapach siarki wewnątrz komory silnika. Niestabilne parametry zasilania obciążają akumulator cyklicznie, co błyskawicznie skraca jego żywotność.
Co więcej, awaria regulatora rzadko kończy się tylko na baterii; często pociąga za sobą wypalenie diod czy prostownika w samym alternatorze. Ignorowanie pierwszych objawów niestabilnej pracy układu naraża nas na znacznie poważniejsze usterki, dotykające nawet wrażliwej elektroniki pokładowej. Dlatego regularne sprawdzanie napięcia to najlepsza inwestycja – pozwala wykryć problem w porę i uniknąć wydatków związanych z przedwczesną wymianą całego akumulatora.

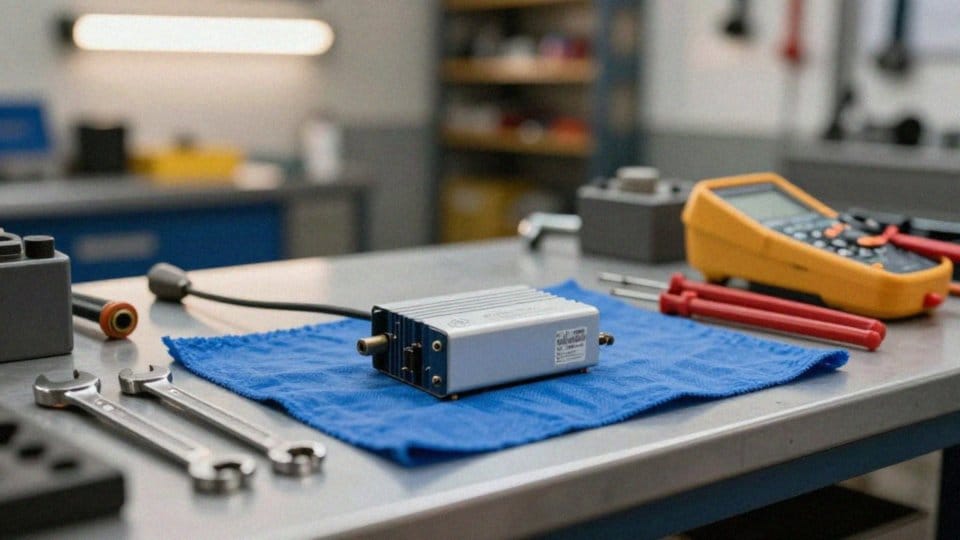

Kiedy wymienić regulator napięcia?
Wymiana regulatora napięcia staje się koniecznością, gdy diagnostyka wykaże jego trwałą awarię. Najpewniejszym sygnałem ostrzegawczym jest odczyt z multimetru – jeśli napięcie ładowania utrzymuje się stale poniżej 13 V lub przekracza 15 V, oznacza to, że moduł przestał pełnić swoją funkcję stabilizacyjną. Interwencja jest niezbędna także przy widocznych gołym okiem uszkodzeniach, takich jak:
- przypalona obudowa,
- ślady stopionego plastiku powstałe wskutek przegrzania,
- zalanie układu.
Warto reagować również wtedy, gdy w aucie pojawiają się irytujące usterki, jak migotanie świateł czy skoki napięcia, które utrudniają komfortową jazdę. Pamiętaj, że jeśli awaria doprowadziła do zniszczenia akumulatora lub przepalenia diod prostowniczych, sama wymiana regulatora to tylko część większego wyzwania, jakim jest gruntowna naprawa całego obwodu. Zanim zamontujesz nowy element, dokładnie przejrzyj instalację elektryczną, w szczególności uzwojenia statora oraz przewody masowe. Jeśli regulator stanowi integralną część alternatora, jego wymiana wiąże się często z koniecznością demontażu całego urządzenia – w takiej sytuacji najbezpieczniej powierzyć pracę doświadczonemu mechanikowi. Po finalnym montażu nie zapomnij o teście napięcia. To krok kluczowy, by upewnić się, że nowy komponent idealnie współpracuje z resztą systemu. Zwlekanie z naprawą to niepotrzebne ryzyko: kosztowne awarie pokładowej elektroniki i szybka degradacja akumulatora potrafią skutecznie nadwyrężyć domowy budżet.
