Regulator napięcia: co to jest?
Regulator napięcia to niepozorny, lecz kluczowy element każdego układu elektronicznego. Jego głównym zadaniem jest dostarczanie stabilnej energii, niezależnie od wahań prądu wejściowego czy zmieniającego się obciążenia. Dzięki temu podzespoły są skutecznie chronione przed ryzykiem przepięć, co gwarantuje płynną i bezawaryjną pracę systemów wymagających stałego zasilania.
Wnętrze tego urządzenia kryje kilka istotnych elementów:
- źródło referencyjne, zazwyczaj dioda Zenera,
- dzielnik napięcia, który stale monitoruje wartość wyjściową,
- tranzystory, które jako elementy wykonawcze precyzyjnie modulują przepływ prądu.
Podstawowa klasyfikacja obejmuje trzy typy tych układów:
- proste w swojej konstrukcji regulatory liniowe,
- wysoce efektywne regulatory impulsowe bazujące na przetwornicach,
- zaawansowane jednostki cyfrowe, które pozwalają na niezwykle dokładne dostosowanie parametrów pracy.

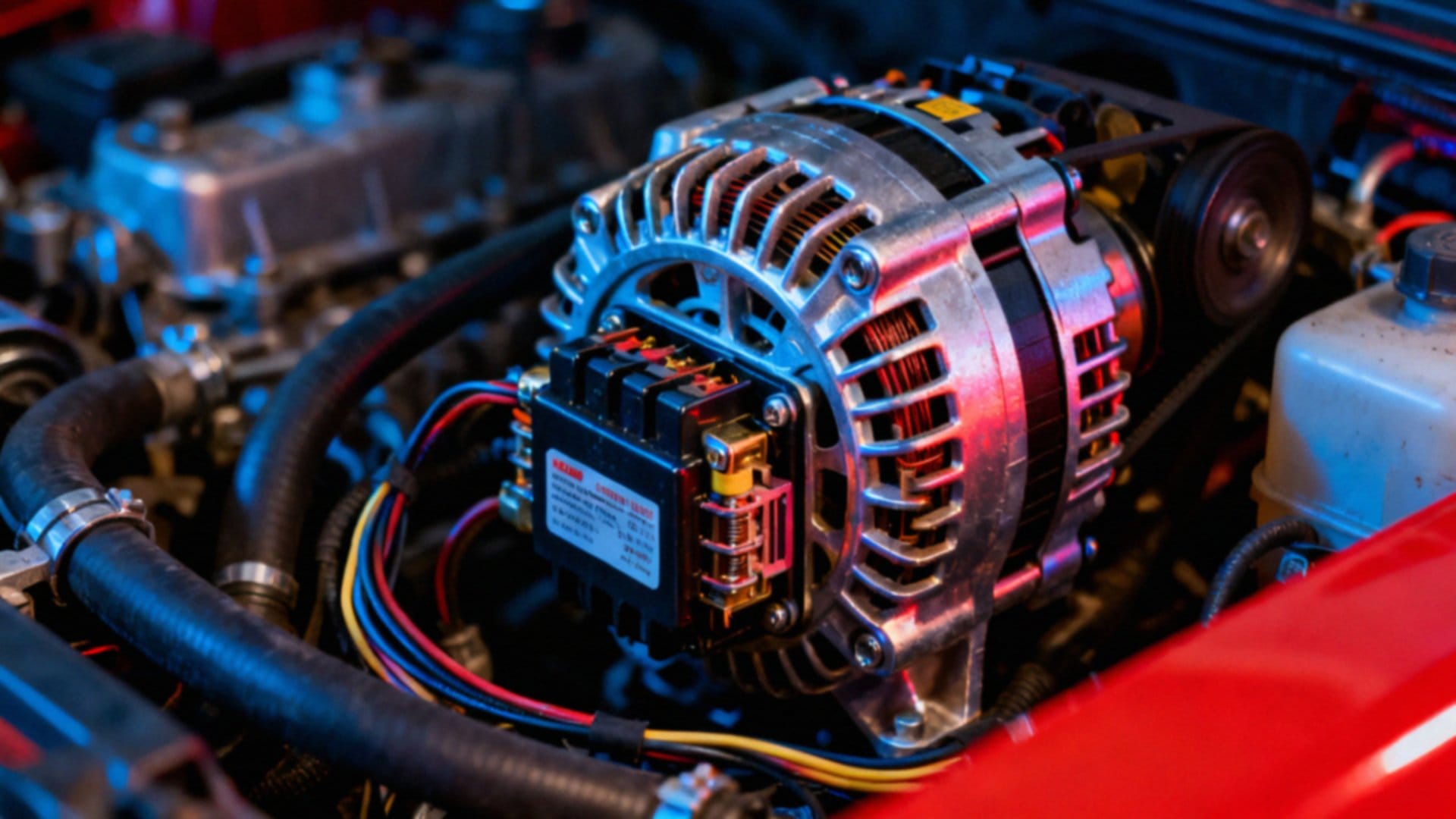

Warto wspomnieć o zastosowaniu w motoryzacji, gdzie regulator jest sercem alternatora, czuwającym nad prawidłowym ładowaniem akumulatora. Dobór odpowiedniego modelu nie powinien jednak odbywać się przypadkowo. Przed zakupem warto przeanalizować:
- maksymalny prąd wyjściowy urządzenia,
- zapotrzebowanie na chłodzenie,
- ogólną sprawność energetyczną.
Jak działa regulator napięcia?
Fundamentem stabilizacji jest nieustanne sprzężenie zwrotne, w którym prym wiedzie zaawansowany moduł pomiarowy. Dzielnik napięcia stale nadzoruje parametry wyjściowe, przesyłając stosowne dane do wzmacniacza błędu. Gdy tylko układ wykryje różnicę między bieżącym stanem a wewnętrznym napięciem odniesienia, reaguje błyskawicznie, korygując ewentualne odchylenia.
Wzmacniacz błędu przygotowuje sygnał sterujący dla tranzystorów T1 i T2, które pełnią rolę wykonawczą. W nowoczesnej elektronice odbywa się to poprzez szybkie taktowanie prądu wzbudzenia. Moduł wzmacniający wysyła precyzyjne impulsy, dzięki którym regulacja energii dostarczanej do odbiorników lub układu wzbudzenia prądnicy przebiega niezwykle płynnie.
Współczesne konstrukcje biorą pod uwagę:
- zakres napięcia wejściowego,
- dynamikę całego systemu,
- eliminację opóźnień w modulacji.
Nad całością czuwa układ ochrony termicznej, zabezpieczający kluczowe komponenty przed skutkami wysokich obciążeń. Taki sposób współdziałania podzespołów sprawia, że prąd wyjściowy pozostaje niewzruszony nawet przy sporych wahaniach zasilania.
Jak regulacja PWM stabilizuje napięcie?
Regulacja PWM zarządza stabilnością napięcia poprzez bardzo szybkie przełączanie przepływu prądu. Wykorzystanie tranzystorów w tym trybie pozwala na znaczną redukcję strat energii, co stanowi istotną przewagę nad tradycyjnymi układami liniowymi. System działa w pętli zamkniętej, nieustannie porównując wyjściowe napięcie z założonym wzorcem.
Jeśli wykryta zostanie jakakolwiek odchyłka, wzmacniacz błędu koryguje wypełnienie impulsu, w czasie rzeczywistym wpływając na ilość przekazywanej energii. Gdy poziom napięcia staje się zbyt niski, regulator automatycznie wydłuża impulsy, co skutkuje wzrostem prądu wzbudzenia. Zjawisko to działa również w drugą stronę: nadmiar napięcia prowadzi do ich skrócenia.
Dzięki takiemu rozwiązaniu urządzenie grzeje się znacznie mniej, co przekłada się na wyższą wydajność energetyczną. Aby jednak osiągnąć optymalne wyniki, należy zadbać o:
- dobór tranzystorów o niskim nasyceniu,
- odpowiednią rezystancję obwodu.
Nad czystością przebiegu czuwa filtr dolnoprzepustowy, skutecznie eliminujący uciążliwe oscylacje o wysokiej częstotliwości. Precyzyjne sterowanie wymaga jeszcze jednego ważnego elementu – dbałości o ograniczenie zakłóceń elektromagnetycznych. Całość dopełnia właściwe chłodzenie, które stanowi fundament stabilnej i długotrwałej pracy systemu.

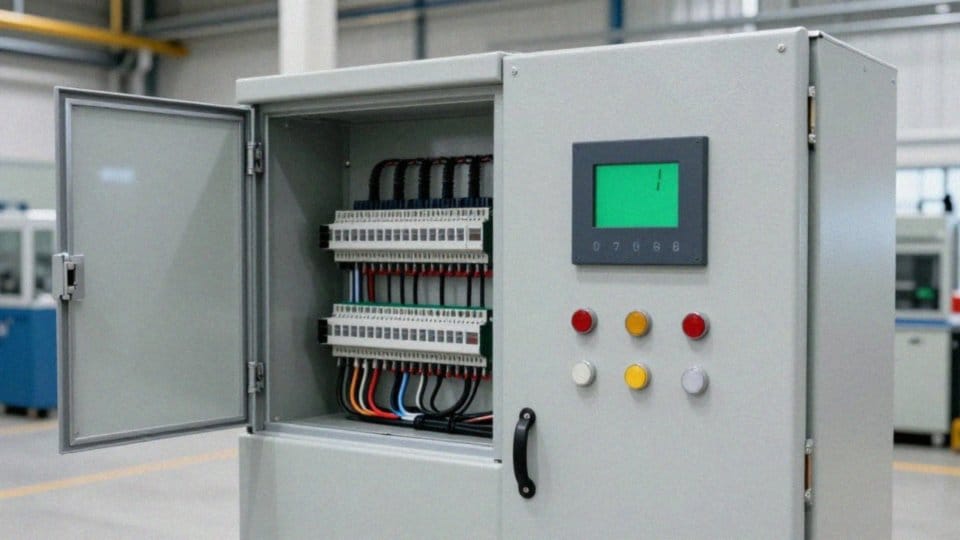

Dlaczego regulator chroni przed przepięciami?
Ochrona przeciwprzepięciowa to fundament bezpieczeństwa każdego systemu. Kluczem do sukcesu jest tu nieprzerwana kontrola napięcia, za którą odpowiada układ próbkowania, w czasie rzeczywistym weryfikujący parametry wejściowe. Jeśli tylko pojawią się wartości wykraczające poza normę, jednostka sterująca błyskawicznie ogranicza prąd wzbudzenia.
W wymagających środowiskach, narażonych na niespodziewane skoki napięcia, do gry wchodzą dodatkowe zabezpieczenia – jak:
- diody,
- ograniczniki,
- które skutecznie tłumią nadmiar energii,
- chroniąc delikatne podzespoły.
W instalacjach samochodowych 12V mechanizm ten jest nieoceniony dla elektroniki pokładowej oraz kondycji akumulatora, zwłaszcza gdy alternator zmaga się z przeciążeniem. Umiejętne zarządzanie takimi sytuacjami pozwala uniknąć kosztownych awarii.
Z kolei w zaawansowanych sieciach trójfazowych o dużej wydajności stosuje się połączenia w układzie Y oraz autotransformatory, które umożliwiają precyzyjną korektę prądu w momentach krytycznych. Warto pamiętać, że pełną niezawodność zapewnia również zintegrowany system ochrony termicznej. Monitorując temperaturę kluczowych komponentów, zapobiega on usterkom, które mogłyby doprowadzić do niebezpiecznych skoków napięcia. Efektywne chłodzenie pozwala regulatorowi zachować optymalne warunki pracy, eliminując ryzyko przegrzania i awarii nawet podczas najbardziej intensywnej eksploatacji w przemyśle czy sektorze automotive.

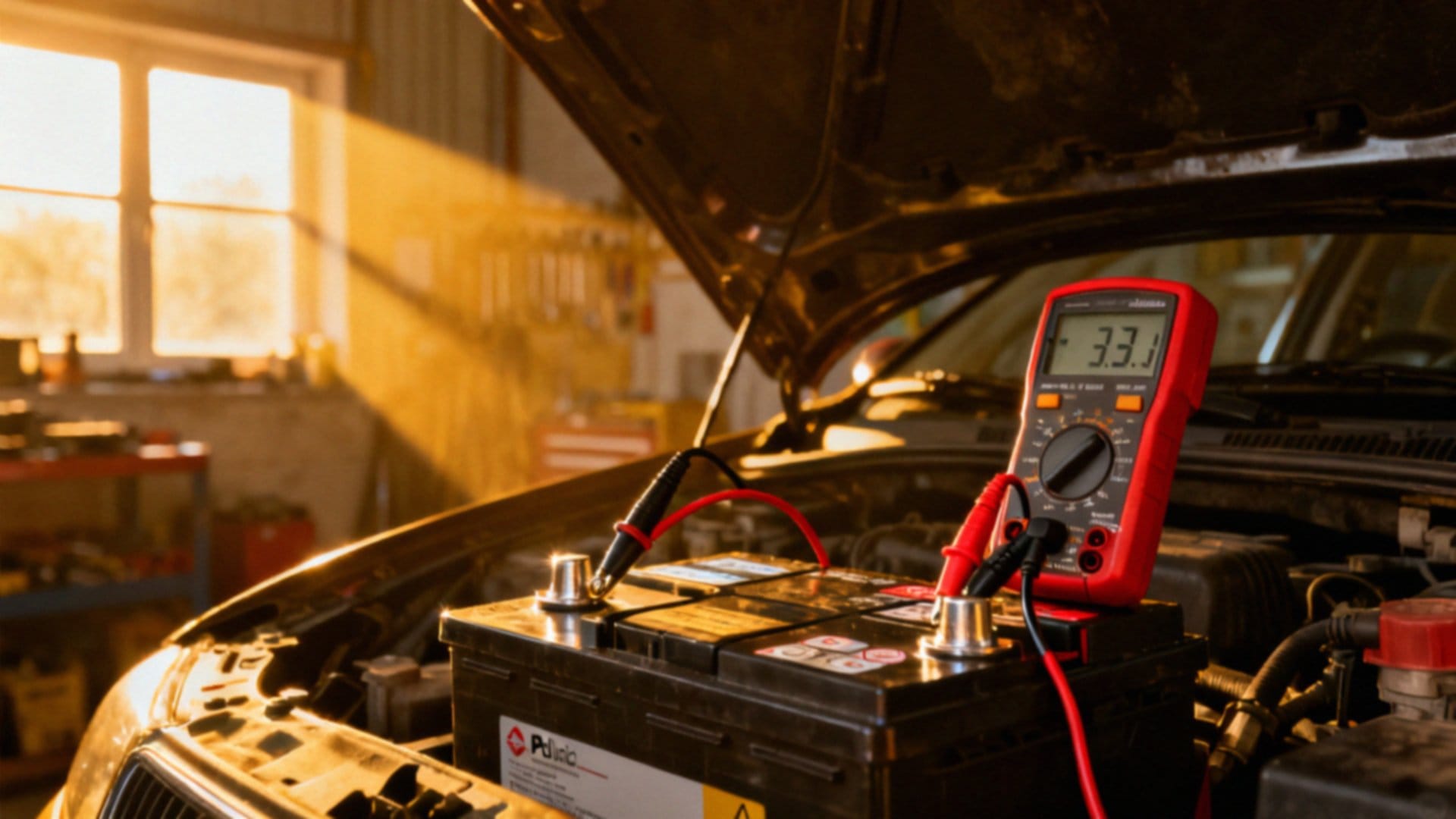

Jak regulator wpływa na akumulator i ładowanie?
Regulator napięcia to niepozorny, lecz kluczowy strażnik Twojego układu elektrycznego, który nieprzerwanie śledzi parametry prądu generowanego przez alternator. Gdy poziom napięcia niebezpiecznie spada, urządzenie błyskawicznie zwiększa natężenie ładowania, chroniąc tym samym akumulator przed głębokim rozładowaniem i problemami z porannym odpaleniem auta. Z kolei w sytuacjach, gdy prąd staje się zbyt wysoki, regulator automatycznie ogranicza jego dopływ. Ta prosta, lecz skuteczna automatyzacja zapobiega przeładowaniu, które w dłuższej perspektywie mogłoby nieodwracalnie zniszczyć strukturę ogniw.

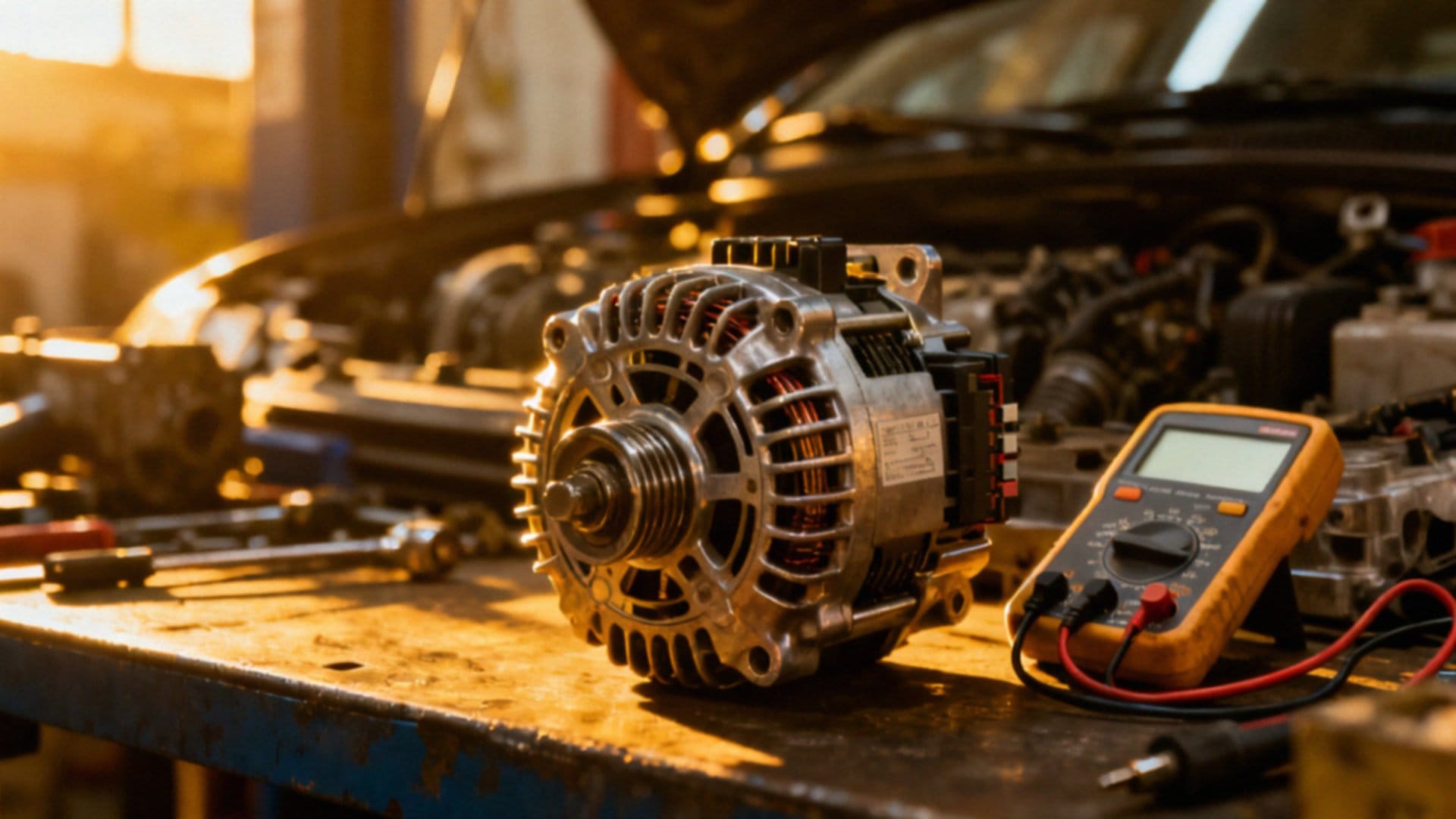

Współczesne samochody polegają na tym elemencie jeszcze bardziej, gdyż musi on sprawnie zarządzać ogromnym zapotrzebowaniem pokładowej elektroniki. Usterka tego modułu jest zazwyczaj dość odczuwalna – objawia się albo całkowitym brakiem ładowania, albo irytującymi skokami napięcia, które mogą prowadzić do awarii innych urządzeń. Jeśli zauważysz takie symptomy, w pierwszej kolejności sprawdź:
- kondycję szczotek alternatora,
- stan wszystkich połączeń elektrycznych,
- posiłkując się oczywiście multimetrem.
Dbanie o sprawny regulator to najlepszy sposób na to, by akumulator służył przez długie lata, a Twój samochód uruchamiał się niezawodnie niezależnie od warunków.
Jak rozpoznać uszkodzony regulator i kiedy go wymienić?
| Objaw | Skutek |
|---|---|
| Świecenie się kontrolki ładowania | Wskazuje na problem z ładowaniem |
| Niestabilne napięcie | Zagrożenie dla innych komponentów elektrycznych |
| Rozładowanie akumulatora | Uniemożliwia uruchomienie pojazdu |
| Zbyt niskie napięcie | Niedoładowanie akumulatora |
| Zbyt wysokie napięcie | Uszkodzenie akumulatora |
Diagnostyka usterki sprowadza się zazwyczaj do pomiarów elektrycznych. Niepokojące sygnały, takie jak:
- migająca kontrolka ładowania,
- niestabilne napięcie,
- problemy z samym akumulatorem,
- awaria regulatora napięcia.

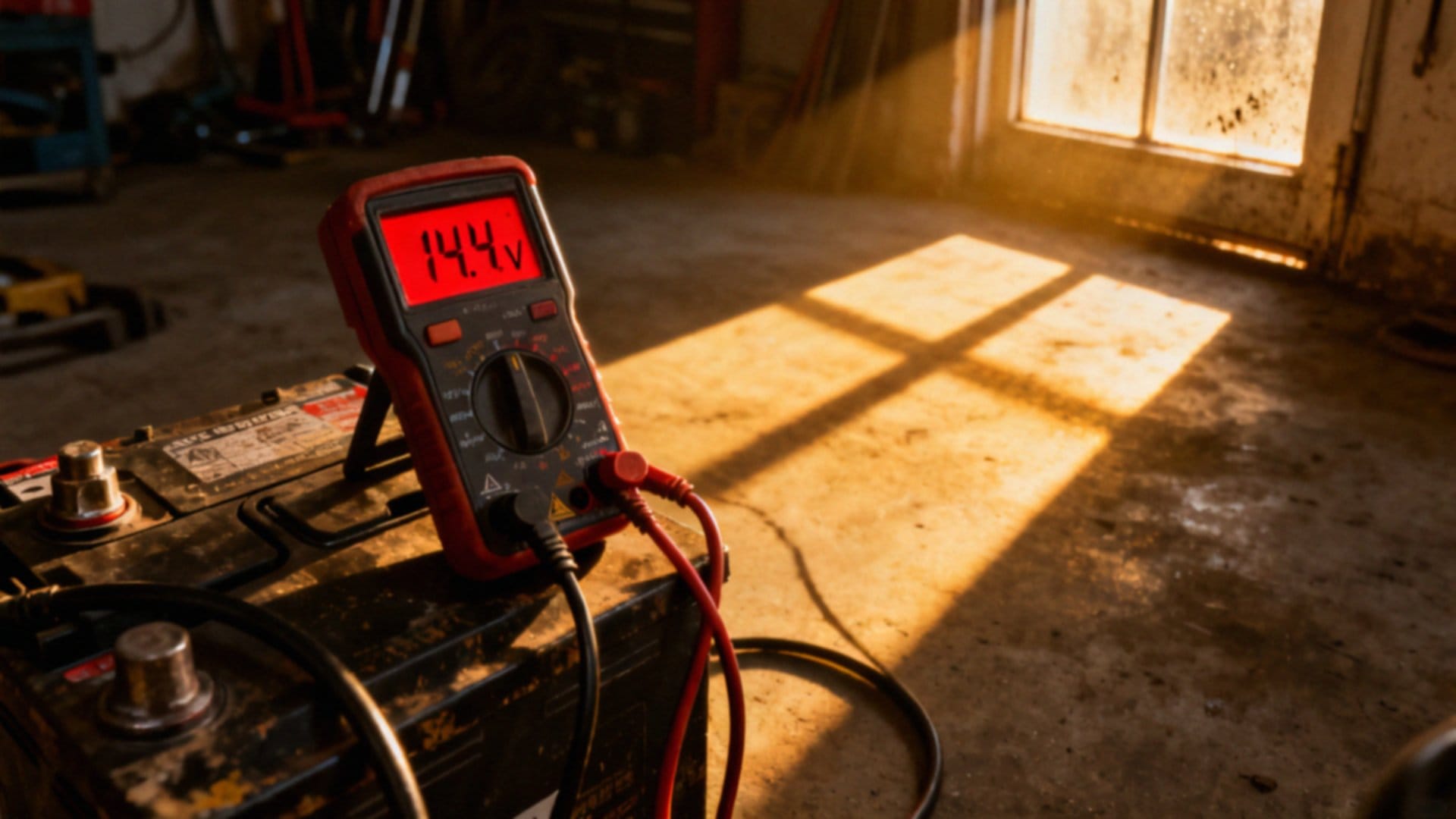

Aby potwierdzić tę tezę, należy zmierzyć napięcie na zaciskach alternatora przy różnych prędkościach obrotowych silnika. Jeśli wyniki wyraźnie odbiegają od normy, wymiana podzespołu staje się nieunikniona. Zazwyczaj regulator zawodzi przez:
- przegrzanie,
- naturalne zużycie,
- korozję styków.
Zanim zainstalujesz nowy element, zadbaj o higienę przewodów, ponieważ zaśniedziałe konektory potrafią błyskawicznie zniszczyć nawet najlepszą elektronikę. Pamiętaj też o precyzyjnym dopasowaniu części do konkretnego alternatora. Na rynku znajdziesz zarówno uznane marki jak:
- BOSCH,
- dedykowane rozwiązania do popularnych aut pokroju Focusa czy Łady,
- specjalistyczne moduły, na przykład typu ThermoKing.
Kluczowe jest jednak dopasowanie parametrów, zwłaszcza jeśli pojazd wymaga obsługi instalacji 12V lub 24V. Zawsze upewnij się, że wybrany zamiennik spełnia wymogi specyfikacji producenta. Gdy usterka dopadnie Cię w drodze, pomoc techniczna jest często niezbędnym krokiem – warto wtedy od razu zlecić serwisowi montaż sprawdzonego podzespołu, co zaoszczędzi Ci dalszych problemów z ładowaniem.

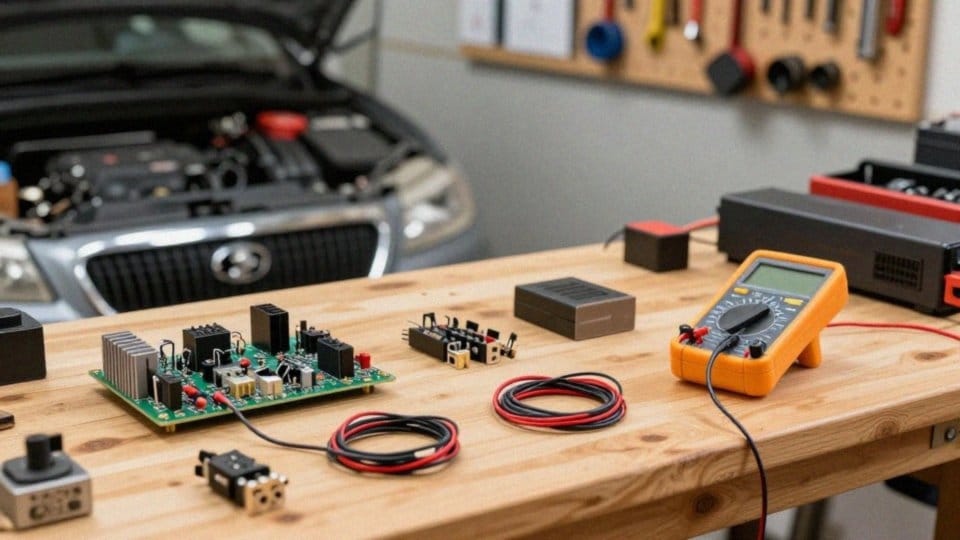

Jak dobrać regulator napięcia według parametrów?
Wybór właściwego modułu to zadanie wymagające wnikliwej analizy. Pierwszym krokiem powinno być ustalenie napięcia wyjściowego, dopasowanego do standardów 12V lub 24V, a także weryfikacja dopuszczalnego zakresu wejściowego. Kluczowe jest zestawienie maksymalnego natężenia prądu z rzeczywistym obciążeniem alternatora podczas pracy silnika na wysokich obrotach.
Jeśli obsługujesz układy trójfazowe, nie zapomnij sprawdzić specyfiki połączenia typu „Y” oraz wymaganej liczby stabilizatorów. Warto postawić na urządzenia wyposażone w nowoczesne systemy ochrony termicznej, zabezpieczenia nadprądowe czy funkcję LRC, która skutecznie stabilizuje pracę alternatora.
Wybór technologii przekłada się bezpośrednio na efektywność:
- regulacja PWM przewyższa rozwiązania liniowe pod względem sprawności,
- mniejsze wydzielanie ciepła.
Przy wymagających instalacjach, takich jak systemy chłodnicze w jednostkach ThermoKing, musisz również zadbać o odpowiednie warunki chłodzenia samego regulatora. Podczas zakupów najlepiej kierować się ofertami doświadczonych marek, co zapewnia łatwiejszy dostęp do części zamiennych oraz profesjonalnego wsparcia technicznego.
Choć rynek obfituje w tanie zamienniki, kluczową decyzję zawsze warto podjąć w oparciu o wytyczne producenta pojazdu. Sama wymiana podzespołu zazwyczaj przebiega bezproblemowo i nie wymaga specjalistycznych narzędzi, gdyż większość elementów jest zintegrowana wewnątrz korpusu urządzenia.
