Jak sprawdzić stator w motocyklu? Przewodnik krok po kroku

Co to jest stator w motocyklu?

Stojan, potocznie nazywany statorem, to nieruchoma część alternatora odpowiedzialna za produkcję prądu w motocyklu. Jego konstrukcja opiera się na metalowym rdzeniu, na którym ciasno upakowano miedziane uzwojenia. Elementy te pełnią rolę cewek ładowania, a w niektórych modelach przejmują również zadania cewki zapłonowej.

Współpracując z wirnikiem wyposażonym w magnesy, komponent ten zamienia mechaniczną energię obracającego się wału korbowego na użyteczną elektryczność. W powszechnie spotykanych silnikach, takich jak jednostki GY6, motocykle 125 cm3 czy maszyny o pojemności 250 ccm, standardem jest układ trójfazowy połączony w gwiazdę.

Wygenerowany w ten sposób prąd zmienny trafia bezpośrednio do regulatora napięcia. To urządzenie nie tylko prostuje prąd, ale także dba o stabilizację parametrów koniecznych do bezpiecznego ładowania akumulatora i zasilania całej instalacji pojazdu. Stan techniczny uzwojeń bezpośrednio wpływa na wydajność elektryczną motocykla oraz niezawodność iskrownika.

Do najczęstszych usterek statora należą:

• przerwania ciągłości zwojów,
• zwarcia międzyfazowe,
• przebicia do masy,
• które zazwyczaj są następstwem przegrzania podzespołu lub wad materiałowych powstałych jeszcze na etapie produkcji.

Jak sprawdzić stator w motocyklu?

Diagnostyka motocyklowego statora to proces wymagający połączenia dokładnych oględzin z precyzyjnymi pomiarami multimetrem. Cała procedura obejmuje sześć kluczowych etapów, które pozwolą Ci rzetelnie ocenić stan techniczny generatora. Zacznij od analizy symptomów, takich jak:

• kłopoty z ładowaniem,
• napięcie akumulatora spadające poniżej 12,5 V przy włączonym zapłonie.

Gdy już wyłączysz silnik, przejdź do inspekcji wizualnej. Przyjrzyj się dokładnie przewodom i izolacji, zwracając szczególną uwagę na czystość styków. Sprawdź, czy wtyczka statora nie nosi śladów nadtopienia, korozji lub czy nie jest luźna, co często prowadzi do irytujących przerw w obwodzie. Kolejny krok to użycie multimetru ustawionego na funkcję omomierza. Zmierz rezystancję między każdą z trzech faz uzwojenia – zdrowe cewki powinny wykazywać niemal identyczne wartości dla wszystkich par. Jeśli zauważysz znaczące dysproporcje lub całkowity brak ciągłości, masz jasny sygnał, że doszło do uszkodzenia wewnętrznego.

Następnie zweryfikuj ewentualne przebicie do masy. Sprawdź omomierzem, czy między końcówkami uzwojeń a metalową obudową statora występuje nieskończona rezystancja. Każdy odczyt świadczący o ciągłości to jednoznaczny dowód zwarcia, którego nie możesz zignorować. Na koniec wykonaj test napięcia AC przy pracującym silniku. Prawidłowo działający stator powinien generować napięcie, które rośnie równomiernie we wszystkich fazach wraz z podnoszeniem obrotów. Jeżeli zauważysz, że jedna z faz nie wykazuje aktywności lub oferuje znacznie słabsze parametry, oznacza to konieczność wymiany elementu.

Pamiętaj przy tym o podstawowej zasadzie bezpieczeństwa: podczas wszelkich prac elektrycznych zawsze odłączaj akumulator, aby wyeliminować ryzyko przypadkowych zwarć.

Jak zmierzyć napięcie AC statora?

W pierwszej kolejności odepnij złącze statora od regulatora napięcia. Pozwoli to wyeliminować zakłócenia ze strony innych odbiorników i precyzyjnie sprawdzić kondycję układu.

Przełącz multimetr na tryb pomiaru napięcia zmiennego i sprawdź potencjał między poszczególnymi parami przewodów fazowych, czyli:

• A-B,
• B-C,
• C-A.

Teraz uruchom jednostkę napędową i śledź wskazania miernika zarówno na biegu jałowym, jak i przy wyższych obrotach, najlepiej w zakresie od 3000 do 5000 obr./min. Pamiętaj, że sprawny stator musi wykazywać tendencję wzrostową napięcia wraz z przyspieszaniem silnika. Wartości te, zależnie od konkretnego modelu, mogą wahać się od kilkudziesięciu nawet do kilkuset woltów AC.

Kluczowe jest, aby wyniki dla wszystkich trzech faz były do siebie zbliżone – brak napięcia lub wyraźnie niższy wynik w którejkolwiek z nich to jasny sygnał o awarii danej sekcji. Pamiętaj przy tym o własnym bezpieczeństwie: upewnij się, że sondy są pewnie zamocowane i pod żadnym pozorem nie dotykaj styków, gdy układ znajduje się pod obciążeniem.

Jak sprawdzić rezystancję i przebicie uzwojeń statora?

Aby sprawdzić rezystancję uzwojeń statora, ustaw multimetr na najniższy zakres pomiaru oporu. Przykładając sondy do par przewodów fazowych w układach A-B, B-C oraz C-A, powinieneś uzyskać zbliżone do siebie wyniki. Znaczne rozbieżności między fazami lub całkowity brak odczytu to jasny sygnał, że doszło do przerwania ciągłości obwodu lub wewnętrznego zwarcia.

Przy weryfikacji przebicia do masy przyłóż jedną sondę do końcówki fazy, a drugą do metalowej obudowy statora. Prawidłowo izolowany element powinien wykazywać nieskończoną rezystancję. Jeśli multimetr wskaże jakąkolwiek ciągłość, izolacja jest uszkodzona, co kwalifikuje podzespół do wymiany.

Jak podłączyć regulator napięcia w motocyklu? Praktyczny poradnik krok po kroku

W sytuacjach wymagających większej precyzji sięgnij po megomierz, który dzięki wyższemu napięciu próbnemu skuteczniej wykrywa słabe punkty w izolacji. Niektóre zwarcia zwojowe ujawniają się dopiero pod obciążeniem, dlatego warto przeprowadzić test dynamiczny. Podłącz między fazy żarówkę o znanej mocy lub rezystor i zmierz spadek napięcia AC podczas pracy silnika. Nierównomierne świecenie żarówki lub nagły spadek napięcia świadczą o degradacji uzwojeń.

Zwróć też uwagę na temperaturę komponentów – punktowe przegrzewanie się obudowy jest częstym objawem wewnętrznych defektów. Zanim jednak przejdziesz do pomiarów, zawsze dokładnie obejrzyj wtyczkę statora; korozja, przetarcia czy nadtopienia izolacji mogą przekłamywać wyniki i wprowadzać w błąd podczas diagnostyki.

Jak odróżnić uszkodzony stator od regulatora?

Aby rozstrzygnąć, czy zawiódł stator, czy regulator, należy odłączyć ten drugi i zmierzyć napięcie zmienne bezpośrednio na wyjściu alternatora. Jeśli podczas zwiększania obrotów silnika wartości międzyfazowe rosną równomiernie, układ jest sprawny, a źródło problemów z ładowaniem kryje się w samym regulatorze lub jego instalacji. W sytuacji, gdy jedna z faz wykazuje znacznie niższy wynik lub napięcie w ogóle się nie pojawia, niemal pewne jest uszkodzenie uzwojeń.

Jeśli pomiary AC wypadły pomyślnie, a akumulator mimo to nie otrzymuje odpowiedniego prądu, warto przyjrzeć się bliżej regulatorowi. Kluczowy jest tu test diod prostowniczych – sprawdź, czy przewodzą tylko w jednym kierunku, a następnie skontroluj napięcie stałe, które powinno stabilnie mieścić się w przedziale od 13,5 do 14,5 V.

Warto też przeprowadzić próbę obciążeniową, włączając światła. Nagły spadek napięcia przy prawidłowych odczytach z alternatora wskazuje na awarię regulatora, słabe styki lub wyeksploatowany akumulator. Zanim jednak podejmiesz decyzję o wymianie podzespołów, dokładnie obejrzyj wtyczkę statora. Często to właśnie luźne lub zaśniedziałe styki wprowadzają w błąd, imitując poważną usterkę cewek. Pamiętaj też, że nawet fabrycznie nowe części bywają wadliwe, dlatego zawsze zestawiaj uzyskane wyniki z wytycznymi serwisowymi dedykowanymi dla Twojego modelu motocykla.

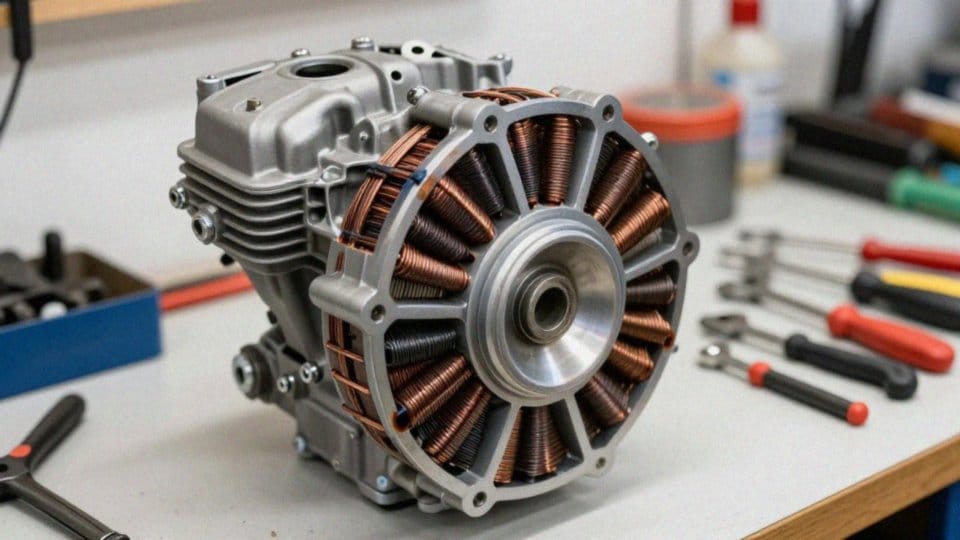

Kiedy wymienić stator w motocyklu?

Wymiana statora staje się koniecznością, gdy pomiary wykażą:

• przerwę w którejkolwiek z faz,
• znaczące dysproporcje w rezystancji międzyfazowej,
• przebicie uzwojeń do masy, co jednoznacznie świadczy o uszkodzeniu izolacji.

Sygnałem alarmowym jest również:

• niska wartość napięcia AC, które nie rośnie adekwatnie do obrotów silnika,
• sytuacja, w której instalacja drastycznie traci napięcie pod obciążeniem.

Oprócz kwestii technicznych, warto polegać na obserwacji wzrokowej. Każde widoczne przepalenie, stopienie izolacji czy uszkodzenie mechaniczne dyskwalifikuje element z dalszej eksploatacji. Gdy regeneracja uzwojeń okazuje się nieopłacalna, zakup nowego podzespołu pozostaje najrozsądniejszym wyjściem. Zwróć przy tym szczególną uwagę na zgodność parametrów z wymaganiami konkretnej jednostki, co jest kluczowe zwłaszcza w popularnych silnikach typu GY6 oraz maszynach o pojemnościach 125–250 ccm.

Zanim jednak sięgniesz po nowy stator, zweryfikuj stan:

• wtyczki,
• przewodów,
• regulatora napięcia.

Nierzadko źródłem problemów z ładowaniem jest jedynie błaha usterka w instalacji lub wyeksploatowany akumulator. Po finalnym montażu nowego elementu nie zapomnij o kompleksowych testach, obejmujących pomiary napięcia stałego i zmiennego oraz sprawdzenie rezystancji pod obciążeniem. Jeśli czujesz, że zakres prac wykracza poza Twoje doświadczenie, rozważ powierzenie naprawy wyspecjalizowanemu serwisowi, co pozwoli uniknąć kosztownych pomyłek.
